वेल्डेड प्लेट हीट एक्सचेंजर के फायदे

औद्योगिक प्रक्रियाओं की दुनिया में, कुशल थर्मल प्रबंधन केवल लाभदायक नहीं है; यह मौलिक है।गर्मी एक्सचेंजर महत्वपूर्ण घटकों के रूप में खड़े हैं, तरल पदार्थों के बीच थर्मल ऊर्जा के नियंत्रित हस्तांतरण की सुविधा प्रदान करते हैं।विभिन्न डिजाइनों के साथ,वेल्डेड गर्मी एक्सचेंजर (WHE)एक अनूठे मजबूत समाधान के रूप में खड़ा है, विशेष रूप से परिचालन सीमाओं को दूर करने के लिए इंजीनियर किया गया है जहां पारंपरिक गैस्केटेड प्रौद्योगिकियां झटके।ये इकाइयां पारंपरिक गैस्केट किए गए डिजाइनों की सीमाओं को पार करती हैं, उच्च दबाव, उच्च तापमान और आक्रामक मीडिया अनुप्रयोगों की मांग के लिए उन्नत दृढ़ता और परिचालन क्षमताएं प्रदान करती हैं।उनके अनूठे निर्माण और लाभों को समझना इष्टतम थर्मल प्रदर्शन और दीर्घकालिक विश्वसनीयता की तलाश करने वाले उद्योगों के लिए महत्वपूर्ण है।

एक वेल्डेड प्लेट गर्मी एक्सचेंजर को क्या परिभाषित करता है?

अपने मूल में, एक गर्मी एक्सचेंजर अलग-अलग तापमान पर दो तरल पदार्थों के बीच गर्मी के प्रवाह को सुविधाजनक बनाने के सिद्धांत पर काम करता है, उन्हें मिश्रण करने की अनुमति नहीं देता है।पारंपरिक गैस्केटेड प्लेट गर्मी एक्सचेंजर (पीएचई) एक फ्रेम के भीतर एक साथ clamped elastomeric गैस्केट द्वारा सील की लहरों की प्लेटों की एक श्रृंखला का उपयोग करके इसे प्राप्त करते हैं।जबकि कई कर्तव्यों के लिए अत्यधिक कुशल और बहुमुखी, गस्केट स्वाभाविक रूप से एक सीमा का प्रतिनिधित्व करते हैं, विशेष रूप से तापमान, दबाव और रासायनिक संगतता के बारे में।

दवेल्डिंग प्लेट गर्मी एक्सचेंजर प्राथमिक गर्मी हस्तांतरण क्षेत्र में अंतर-प्लेट गैस्केट की आवश्यकता को समाप्त करके मौलिक रूप से इस अवधारणा को फिर से इंजीनियर करता है।इसके बजाय, पतली, विशेष रूप से लहरदार धातु प्लेटों को उन्नत वेल्डिंग तकनीकों का उपयोग करके एक साथ शामिल किया जाता है, आमतौर पर लेजर या प्लाज्मा वेल्डिंग।यह एक श्रृंखला के रूप में हर्मोटिक रूप से सील किए गए चैनलों बनाता है।एक तरल पदार्थ वेल्डेड चैनलों के माध्यम से बहता है, जबकि दूसरा तरल पदार्थ इन वेल्डेड जोड़े के बीच बने चैनलों के माध्यम से गुजरता है, अक्सर टिकाऊ गैस्केट द्वारा माध्यमिक तरल पदार्थ और ऑपरेटिंग स्थितियों के साथ संगत, या कुछ डिजाइनों में, वेल्डेड भी।यह निर्माण WPHE को महत्वपूर्ण रूप से उन्नत संरचनात्मक अखंडता और लचीलापन के साथ भरता है।

निर्माण, सामग्री, और थर्मल प्रभावशीलता

एक वेल्डेड पीएच के निर्माण में सटीक इंजीनियरिंग शामिल है।तरंग प्लेट, आमतौर पर स्टेनलेस स्टील जैसी उच्च-ग्रेड सामग्री से बनाई गई (उदाहरण के लिए, 304, 316L), टाइटेनियम, निकेल मिश्र धातु (जैसे हैस्टेलॉय), या अन्य संक्षारण प्रतिरोधी धातुओं, सावधानीपूर्वक ढेर किए जाते हैं।तरंग पैटर्न मनमाने नहीं हैं; वे सावधानीपूर्वक तरल प्रवाह में अशांति को प्रेरित करने के लिए डिज़ाइन किए गए हैं।यह अशांति प्लेट सतह के पास सीमा परत को बाधित करती है, नाटकीय रूप से गर्मी हस्तांतरण गुणांक को बढ़ाती है और इस प्रकार चिकनी प्रवाह प्रोफाइल की तुलना में इकाई की समग्र थर्मल प्रभावशीलता बढ़ जाती है।

प्लेट जोड़े तब किनारों के साथ वेल्डिंग करके स्थायी रूप से जुड़े होते हैं, जिससे एक मजबूत प्लेट पैक बन जाता है।इस पैक को आमतौर पर एक मजबूत फ्रेम संरचना के भीतर रखा जाता है, जिसमें स्थिर और चलाने योग्य दबाव प्लेटें, कसने वाले बोल्ट और समर्थन कॉलम शामिल हैं, जो सिद्धांत रूप में गैस्केट किए गए पीएचई के समान हैं लेकिन अक्सर उच्च ताकतों का सामना करने के लिए बनाया जाता है।वेल्डिंग प्रक्रिया एक उच्च डिग्री की खामोशी अखंडता सुनिश्चित करती है, जब अस्थिर, विषाक्त, या उच्च मूल्य वाले तरल पदार्थों को संभालने के लिए महत्वपूर्ण है जहां रिसाव अस्वीकार्य है।

अधिकांश पूरी तरह से वेल्डेड गर्मी एक्सचेंजर काउंटर-प्रवाह प्रवाह के सिद्धांत के आधार पर काम करते हैं।गर्म और ठंडे तरल पदार्थ अपने संबंधित चैनलों के माध्यम से विपरीत दिशाओं में बहते हैं।यह व्यवस्था गर्मी हस्तांतरण सतह की पूरी लंबाई के साथ औसत तापमान अंतर (एलएमटीडी) को अधिकतम करती है, जिससे सबसे कुशल थर्मल एक्सचेंज संभव हो सकता है और दो तरल पदार्थों के बीच निकट तापमान दृष्टिकोण की अनुमति मिलती है।

वेल्डेड निर्माण के सम्मोहक लाभ

वेल्ड्स के साथ गैस्केट को बदलने से लाभों के एक नक्षत्र को अनलॉक किया जाता है, जिससे परिचालन लिफाफे का काफी विस्तार होता है:

1.उच्च दबाव और तापमान सहिष्णुता: यह शायद सबसे महत्वपूर्ण लाभ है।ईलास्टोमर गैस्केट द्वारा लगाए गए बाधाओं के बिना, डब्ल्यूपीएचई काफी उच्च दबाव और तापमान पर विश्वसनीय रूप से काम कर सकते हैं जो पारंपरिक गैस्केट को विफल करने का कारण बनेंगे।यह उन्हें भाप अनुप्रयोगों, थर्मल तेल प्रणालियों और उच्च दबाव वाली रासायनिक प्रतिक्रियाओं के लिए आदर्श बनाता है।

2.उन्नत सुरक्षा और रिसाव रोकथाम: वेल्डेड सीम गस्केट की इकाइयों की तुलना में संभावित रिसाव पथों को काफी कम करते हैं।यह खतरनाक, ज्वलनशील, या पर्यावरण के लिए संवेदनशील तरल पदार्थों को शामिल करने वाले अनुप्रयोगों में सबसे महत्वपूर्ण है।

3.कॉम्पैक्ट फुटप्रिंटः अपने गैस्केट किए गए समकक्षों की तरह, डब्ल्यूपीएचई अपेक्षाकृत छोटी मात्रा और पदचिह्न के भीतर उच्च गर्मी हस्तांतरण दर प्रदान करते हैं, खासकर जब समकक्ष कर्तव्यों के लिए पारंपरिक खोल-और-ट्यूब एक्सचेंजर की तुलना में।इससे पौधों की बहुमूल्य जगह बचाई जाती है।

4.बढ़ी हुई दृढ़ता और थकान प्रतिरोध: कठोर, वेल्डेड संरचना दबाव और तापमान साइकिल चलाने के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, जो परिचालन शेड्यूल की मांग में इकाई के जीवनकाल और विश्वसनीयता को बढ़ाता है।

5.आक्रामक मीडिया के लिए अनुकूलता: उपयुक्त वेल्डेड प्लेट सामग्री (जैसे टाइटेनियम या हेस्टेलॉय) का चयन करके, WPHEs अत्यधिक संक्षारक तरल पदार्थों को संभाल सकते हैं जो तेजी से मानक गस्केट सामग्री को गिरावट देंगे।

6.कम फाउलिंग क्षमता (विशिष्ट डिजाइनों में): जबकि सभी गर्मी एक्सचेंजर फाउलिंग का अनुभव कर सकते हैं, कुछ WPHE डिजाइन, विशेष रूप से व्यापक अंतर वेरिएंट, संकीर्ण चैनलों के साथ मानक पीएचई की तुलना में निलंबित ठोस, फाइबर या उच्च चिपचिपाता के साथ तरल पदार्थों को संभालने के लिए इंजीनियर किया गया है।

ये अंतर्निहित लाभ विशिष्ट औद्योगिक चुनौतियों के लिए तैयार विभिन्न विशेष डिजाइनों के लिए खुद को उधार लेते हैं।आइए दो प्रमुख प्रकारों का पता लगाएं:

वेल्डेड प्लेट गर्मी एक्सचेंजर के विभिन्न प्रकार

यह स्वीकार करते हुए कि विभिन्न अनुप्रयोगों ने अनुकूलित समाधानों की मांग की, WPHEs विभिन्न कॉन्फ़िगरेशनों में उपलब्ध हैं।अग्रणी निर्माताओं द्वारा पेश किए गए दो प्रमुख प्रकार शामिल हैंः

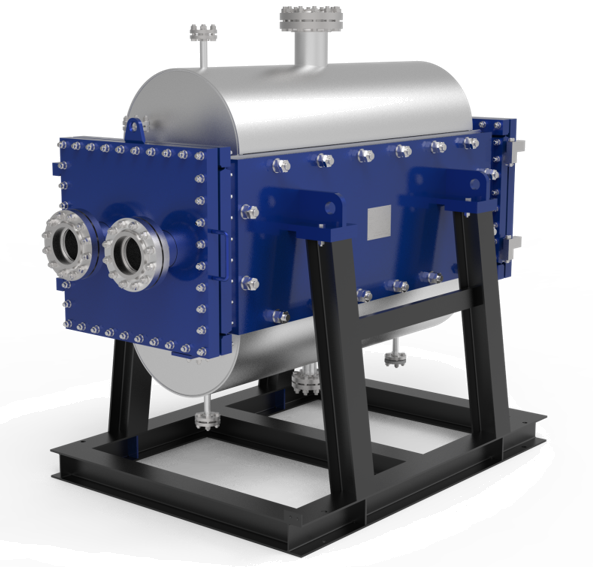

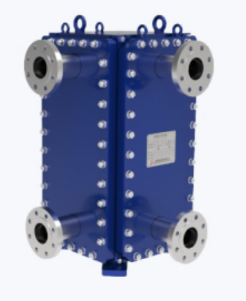

● मानक वेल्डेड प्लेट हीट एक्सचेंजर: ये सामान्य उच्च तापमान, उच्च दबाव कर्तव्यों और आक्रामक मीडिया से जुड़े अनुप्रयोगों के लिए डिज़ाइन किए गए वर्कहाउस श्रेणी का प्रतिनिधित्व करते हैं जहां गस्केट संगतता एक चिंता है।वे कई उद्योगों में शेल और ट्यूब गर्मी एक्सचेंजर के लिए एक कॉम्पैक्ट और कुशल विकल्प प्रदान करते हैं। उत्कृष्ट उदाहरण एचटी-ब्लॉक वेल्डिंग प्लेट गर्मी एक्सचेंजर औरटीपी वेल्डिंग प्लेट गर्मी एक्सचेंजर, जो चुनौतीपूर्ण परिस्थितियों में बढ़े हुए थर्मल प्रदर्शन और विश्वसनीयता के लिए वेल्डेड निर्माण के मुख्य लाभों को दर्शाता है।

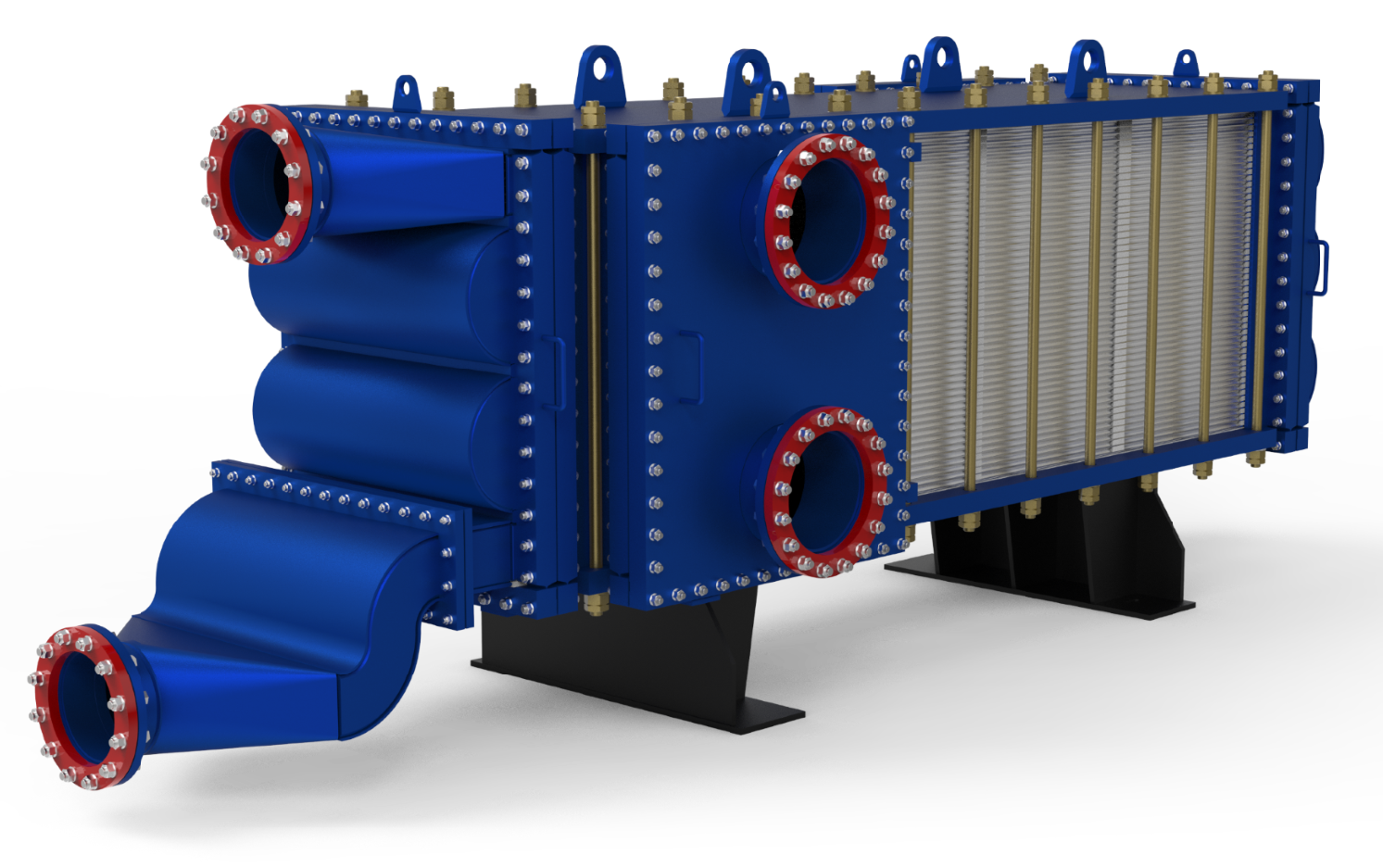

● वाइड गैप वेल्डिंग प्लेट हीट एक्सचेंजर: विशेष रूप से अधिक कठिन तरल पदार्थों द्वारा उत्पन्न चुनौतियों को संबोधित करने के लिए इंजीनियर, इन एक्सचेंजर प्लेटों के बीच व्यापक चैनलों की विशेषता है।यह डिजाइन काफी क्लॉगिंग के जोखिम को कम करता है और चिपचिपा तरल पदार्थों या निलंबित ठोस, फाइबर या कणों वाले लोगों के सुचारू मार्ग की अनुमति देता है।वे पल्प और पेपर, चीनी प्रसंस्करण, एथेनॉल उत्पादन और कुछ रासायनिक अनुप्रयोगों जैसे उद्योगों में अमूल्य हैं जहां मानक प्लेट एक्सचेंजर जल्दी से गड़बड़ हो सकते हैं।दचौड़ा गैप वेल्डेड प्लेट गर्मी एक्सचेंजर इस तरह के मांग वाले कार्यों के लिए तैयार किया गया है, परिचालन निरंतरता सुनिश्चित करता है जहां अन्य डिजाइन संघर्ष कर सकते हैं।

अनुप्रयोगों का व्यापक स्पेक्ट्रम

WPHEs की अंतर्निहित दृढ़ता और दक्षता उन्हें औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उधार देती है:

तेल और गैस: कच्चे तेल हीटिंग / शीतलन, गैस प्रसंस्करण, ग्लाइकोल निर्जलीकरण, थर्मल तेल प्रणाली।

रासायनिक उद्योगः संक्षारक एसिड और आधारों को संभालना, प्रक्रिया तरल पदार्थ हीटिंग / शीतलन, विलायक घनत्व, प्रतिक्रिया लूपों में इंटरचेंजर।

बिजली उत्पादन: टरबाइन लुबिन तेल शीतलन, बंद-लूप शीतलन पानी प्रणाली, भू-थर्मल हीटिंग, फीडवाटर प्रीहीटिंग।

भोजन और पेय: प्रसंस्करण अनुप्रयोगों में उच्च तापमान या दबाव शामिल होते हैं (हालांकि गैस्केटड इकाइयां अक्सर पर्याप्त होती हैं और स्वच्छता अनुप्रयोगों में सफाई की आसानी के लिए पसंद की जाती हैं)।

दवाइयांः विशिष्ट सॉल्वेंट या प्रक्रियाओं को संभालना जिसमें उच्च अखंडता और तापमान / दबाव क्षमताओं की आवश्यकता होती है।

पल्प और कागज: काले शराब हीटिंग, सफेद शराब शीतलन (वाड़ा अंतराल अक्सर पसंद किया जाता है)।

सामान्य प्रश्नों को संबोधित करना

कई सवाल अक्सर WPHEs के बारे में उठते हैं:

● वे गैस्केट किए गए PHEs से कैसे भिन्न हैं?

प्राथमिक अंतर प्लेटों के बीच सीलिंग पद्धति में निहित है - वेल्डिंग बनाम गैस्केट - जिससे WPHEs के लिए उच्च दबाव / तापमान रेटिंग और विभिन्न रासायनिक संगतता प्रोफाइल हो जाती है।

● क्या वे फॉलिंग तरल पदार्थों को संभाल सकते हैं?

मानक WPHEs चैनल ज्यामितीय के आधार पर फाउलिंग क्षमता के बारे में गैस्केट किए गए PHEs के समान व्यवहार करते हैं।हालांकि, वाइड गैप WPHEs विशेष रूप से फॉलिंग या कणों वाले तरल पदार्थों को बेहतर ढंग से प्रबंधित करने के लिए डिज़ाइन किए गए हैं।

● वे कैसे साफ हो जाते हैं?

रासायनिक समाधानों का उपयोग करके सफाई-इन-प्लेस (सीआईपी) अक्सर संभव है, गैस्केटेड इकाइयों के समान।हालांकि, यांत्रिक सफाई पहुंच विशिष्ट डिजाइन के आधार पर अधिक सीमित हो सकती है (जैसे,पूरी तरह से वेल्डेड इकाइयां अर्ध वेल्डेड की तुलना में कम पहुंच प्रदान करती हैं)निर्माताओं के दिशानिर्देश आवश्यक हैं।

● मरम्मत या संशोधन के लिए यूनिट पर वेल्डिंग के बारे में क्या?

विनिर्माण के बाद हीट एक्सचेंजर शरीर या प्लेट पैक पर सीधे फील्ड वेल्डिंग दृढ़ता से हतोत्साहित है।उच्च स्थानीयकृत गर्मी सटीक प्लेटों और मौजूदा वेल्ड्स को नुकसान पहुंचा सकती है, जो संभावित रूप से अखंडता से समझौता कर सकती है और वारंटी को रद्द कर सकती है।मरम्मत में आमतौर पर विशेष प्रक्रियाएं या प्लेट पैक की प्रतिस्थापन शामिल होती हैं।

● चयन के लिए कौन से कारक मार्गदर्शन करते हैं?

प्रमुख विचार में ऑपरेटिंग तापमान और दबाव, तरल पदार्थ गुण (क्षारणता, चिपचिपाता, ठोस सामग्री), आवश्यक गर्मी कर्तव्य, अनुमत दबाव ड्रॉप, निर्माण की आवश्यक सामग्री और दीर्घकालिक परिचालन विश्वसनीयता की आवश्यकताएं शामिल हैं।

निष्कर्षः वेल्ड लाभ

वेल्डेड प्लेट गर्मी एक्सचेंजर गर्मी हस्तांतरण प्रौद्योगिकी में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है, जो उन अनुप्रयोगों के लिए एक मजबूत, कुशल और विश्वसनीय समाधान प्रदान करता है जो पारंपरिक गैस्केट किए गए डिजाइनों की क्षमताओं से परे धकेलते हैं।अत्यधिक तापमान और दबावों का सामना करने, आक्रामक मीडिया को संभालने और उच्च परिचालन अखंडता सुनिश्चित करने की उनकी क्षमता उन्हें विविध उद्योगों में महत्वपूर्ण प्रक्रियाओं में अपरिहार्य बनाती है।चाहे टीपी वेल्डेड प्लेट हीट एक्सचेंजर की तरह एक मानक कॉन्फ़िगरेशन या चुनौतीपूर्ण तरल पदार्थों के लिए वाइड गैप मॉडल जैसे एक विशेष समाधान का चयन करना, डब्ल्यूपीएचई बेहतर थर्मल प्रदर्शन प्रदान करते हैं जहां यह सबसे अधिक मायने रखता है।

यदि आपकी प्रक्रिया चुनौतीपूर्ण परिस्थितियों में असाधारण थर्मल नियंत्रण की मांग करती है, तो वेल्डेड प्लेट गर्मी एक्सचेंजर प्रौद्योगिकी के लाभों का लाभ उठाना दक्षता और विश्वसनीयता को बढ़ाने के लिए महत्वपूर्ण है।हम आपको हमारे एचटी-ब्लॉक वेल्डेड प्लेट हीट एक्सचेंजर और टीपी वेल्डेड प्लेट हीट एक्सचेंजर और वाइड गैप वेल्डेड प्लेट हीट एक्सचेंजर के विस्तृत विनिर्देशों का पता लगाने के लिए आमंत्रित करते हैं, या परामर्श के लिए आज हमारे थर्मल इंजीनियरिंग विशेषज्ञों से संपर्क करें कि ये समाधान आपके विशिष्ट संचालन को कैसे अनुकूलित कर सकते हैं।
