स्टीम प्लेट हीट एक्सचेंजर और शेल और ट्यूब डिजाइन की तुलना

हीट एक्सचेंजर के प्रकारों का अवलोकन

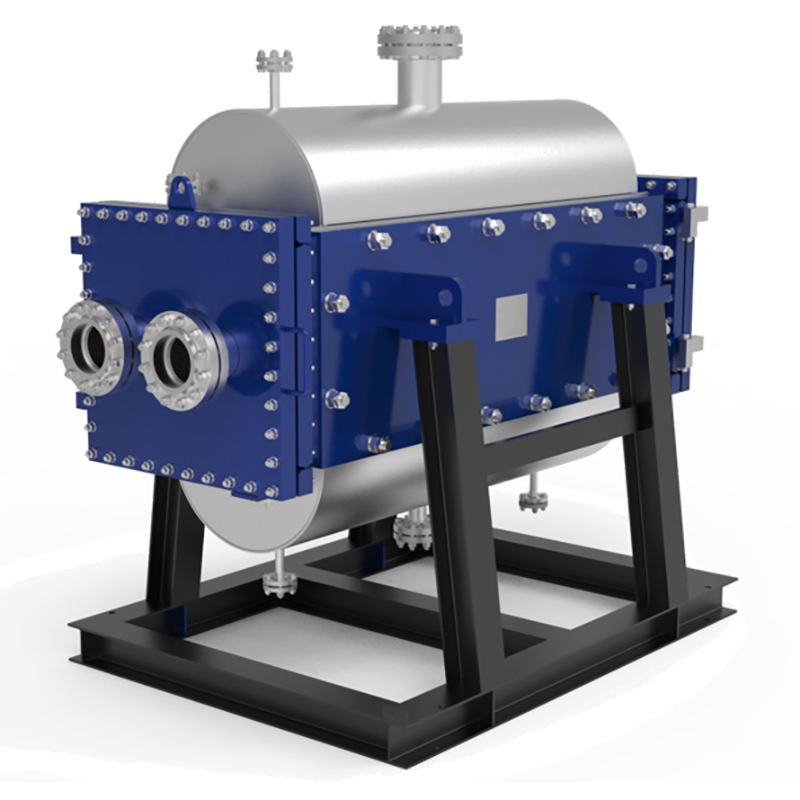

शंघाई हीट ट्रांसफर अपनी नवीन तकनीकों के साथ उद्योग में अपनी अलग पहचान रखता है।टीपी वेल्डेड प्लेट हीट एक्सचेंजरयह हाइब्रिड समाधान प्लेट हीट एक्सचेंजर और शेल और ट्यूब डिज़ाइन दोनों की खूबियों को मिलाकर बनाया गया है। यह उच्च ऊष्मा स्थानांतरण दक्षता और मजबूत प्रदर्शन प्रदान करता है, जिससे यह चुनौतीपूर्ण औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।

स्टीम प्लेट हीट एक्सचेंजर की मूल बातें

स्टीम प्लेट हीट एक्सचेंजर तरल पदार्थों को अलग करने के लिए कई प्लेटों का उपयोग करता है। ऊष्मा स्थानांतरण के लिए क्षेत्रफल बढ़ाने के लिए प्लेटों की सतह को अक्सर उभारा जाता है, जैसे कि एम्बॉसिंग। यह डिज़ाइन कुशल ऊर्जा विनिमय और कम जगह घेरने की सुविधा देता है। स्टीम प्लेट हीट एक्सचेंजर उन उद्योगों में आम हैं जिन्हें तापमान में तेजी से बदलाव और उच्च ऊर्जा दक्षता की आवश्यकता होती है, जैसे कि खाद्य प्रसंस्करण और रासायनिक विनिर्माण।

शेल और ट्यूब डिजाइन की मूल बातें

शेल और ट्यूब हीट एक्सचेंजर में बेलनाकार शेल के अंदर ट्यूबें लगी होती हैं। ट्यूबों के अंदर एक तरल पदार्थ प्रवाहित होता है, जबकि दूसरा तरल पदार्थ शेल के भीतर उनके चारों ओर घूमता है। यह व्यवस्था समानांतर और विपरीत प्रवाह सहित प्रवाह के विभिन्न पैटर्नों को सपोर्ट करती है। शेल और ट्यूब डिज़ाइन उच्च दबाव और तापमान को सहन कर सकते हैं, इसलिए पेट्रोकेमिकल और बिजली उत्पादन क्षेत्रों में ये एक लोकप्रिय विकल्प हैं। शेल और ट्यूब हीट एक्सचेंजर अपनी मजबूती और बहुमुखी प्रतिभा के लिए जाने जाते हैं।

प्लेट और फ्रेम हीट एक्सचेंजर की विशेषताएं

प्लेट और फ्रेम हीट एक्सचेंजर में आयताकार प्लेटें होती हैं जो सिरों पर लगे जोड़ों द्वारा एक दूसरे से जुड़ी होती हैं। गैस्केट प्लेटों के बीच तरल पदार्थों के प्रवाह को नियंत्रित करते हैं। यह डिज़ाइन आसानी से अलग करने और साफ करने की सुविधा देता है, जो उन उद्योगों में महत्वपूर्ण है जहां स्वच्छता अत्यंत आवश्यक है। प्लेट और फ्रेम हीट एक्सचेंजर डिज़ाइन लचीलापन प्रदान करता है और इसे विभिन्न प्रक्रिया आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कुछ मॉडल अतिरिक्त सुरक्षा और विश्वसनीयता के लिए वेल्डेड प्लेटों का उपयोग करते हैं।

तुलना तालिका:

हीट एक्सचेंजर का प्रकार	निर्माण विवरण	परिचालन विशेषताएँ
प्लेट हीट एक्सचेंजर	तरल पदार्थों को अलग करने के लिए प्लेटों का उपयोग किया जाता है, जिनमें अक्सर फिन या एम्बॉसिंग जैसी उन्नत सतहें होती हैं।	उच्च सतह क्षेत्र से आयतन अनुपात, कई धाराओं के लिए उपयुक्त, खाद्य और रासायनिक उद्योगों में उपयोग किया जाता है।
प्लेट और फ्रेम हीट एक्सचेंजर	इसमें आयताकार प्लेटें होती हैं जो अंतिम सिरों द्वारा पकड़ी जाती हैं, और द्रव प्रवाह की व्यवस्था के लिए गैस्केट लगे होते हैं।	सफाई के लिए आसानी से अलग किया जा सकता है, गैसकेट के कारण रिसाव की संभावना है, सुरक्षा के लिए वेल्डिंग की जा सकती है।
शेल और ट्यूब एक्सचेंजर	इसमें एक बेलनाकार खोल के भीतर नलिकाएं होती हैं, जो नलिकाओं के अंदर और बाहर तरल पदार्थ के प्रवाह की अनुमति देती हैं।	यह एकल या द्वि-चरण तरल पदार्थों को संभाल सकता है, प्रवाह व्यवस्था समानांतर या विपरीत प्रवाह हो सकती है, और पेट्रोकेमिकल अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।

शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजर इन दोनों प्रकारों के बीच की खाई को पाटता है। यह प्लेट और फ्रेम एक्सचेंजर की कॉम्पैक्टनेस और दक्षता के साथ-साथ शेल और ट्यूब एक्सचेंजर की मजबूती और विश्वसनीयता प्रदान करता है। यह इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जिनमें उच्च ऊष्मा स्थानांतरण दर, आसान रखरखाव और उत्कृष्ट ऊर्जा प्रदर्शन की आवश्यकता होती है।

दबाव प्रबंधन तुलना

स्टीम प्लेट हीट एक्सचेंजर दबाव सीमाएँ

भाप अनुप्रयोगों के लिए हीट एक्सचेंजर का चयन करते समय दबाव सहनशीलता एक महत्वपूर्ण कारक है। उच्च दबावों को सहन करने की क्षमता सुरक्षित संचालन और विश्वसनीय प्रदर्शन सुनिश्चित करती है। स्टीम प्लेट हीट एक्सचेंजर कई औद्योगिक प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं। इनके निर्माण में उच्च गुणवत्ता वाली धातुओं और सटीक इंजीनियरिंग का उपयोग किया जाता है, जिससे प्रभावशाली दबाव रेटिंग प्राप्त होती है।

• स्टीम प्लेट हीट एक्सचेंजर 200°C तक के दबाव को संभाल सकते हैं।40 बार (580 पीएसआई).

• अधिकतम अनुमेय कार्यकारी दबाव प्रयुक्त धातु की मोटाई और संरचना पर निर्भर करता है।

इस मजबूत दबाव क्षमता के कारण स्टीम प्लेट हीट एक्सचेंजर खाद्य प्रसंस्करण, रासायनिक विनिर्माण और जिला हीटिंग जैसे उद्योगों में बेहतर प्रदर्शन करते हैं। इसका कॉम्पैक्ट डिज़ाइन चुनौतीपूर्ण परिचालन स्थितियों को संभालते हुए उच्च ऊर्जा दक्षता बनाए रखने में भी सहायक है। शंघाई हीट ट्रांसफर कीटीपी वेल्डेड प्लेट हीट एक्सचेंजरयह तकनीक पारंपरिक शेल और ट्यूब डिज़ाइनों की दबाव प्रतिरोध क्षमता को प्लेट तकनीक की दक्षता के साथ मिलाकर इसे एक कदम आगे ले जाती है। यह हाइब्रिड दृष्टिकोण चुनौतीपूर्ण वातावरण में भी विश्वसनीय प्रदर्शन सुनिश्चित करता है।

शेल और ट्यूब दबाव प्रदर्शन

शेल और ट्यूब हीट एक्सचेंजर लंबे समय से उच्च दबाव और तापमान प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए मानक रहे हैं। इनकी डिज़ाइन में एक बेलनाकार शेल के भीतर ट्यूबों का एक समूह होता है। यह संरचना दबाव को समान रूप से वितरित करती है और उच्च तापमान पर सुरक्षित संचालन की अनुमति देती है।

शेल और ट्यूब हीट एक्सचेंजर ऐसे दबावों पर काम कर सकते हैं जो अक्सर मानक प्लेट और फ्रेम इकाइयों से अधिक होते हैं। कई औद्योगिक मॉडल 600 PSI से अधिक दबाव के लिए उपयुक्त होते हैं, जिससे वे बिजली उत्पादन, पेट्रोकेमिकल प्रसंस्करण और भारी उद्योग के लिए उपयुक्त बन जाते हैं। शेल और ट्यूब हीट एक्सचेंजर सामग्री चयन में भी लचीलापन प्रदान करते हैं, जिससे इंजीनियर विशिष्ट प्रक्रिया आवश्यकताओं के अनुसार उपकरण का चयन कर सकते हैं।

नोट: प्लेट और फ्रेम हीट एक्सचेंजर, एक अन्य सामान्य प्रकार, इसे संभाल सकते हैं।450 पीएसआई तक का दबावऔर ये तापमान की एक विस्तृत श्रृंखला में काम कर सकते हैं। विशेष गैसकेट इनकी तापमान सीमा को और भी बढ़ा सकते हैं।

प्रदर्शन की तुलना करने पर, स्टीम प्लेट हीट एक्सचेंजर और शेल और ट्यूब डिज़ाइन दोनों ही उच्च दबाव सहनशीलता प्रदान करते हैं। चुनाव अनुप्रयोग की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें आवश्यक दबाव रेटिंग, उपलब्ध स्थान और वांछित ऊर्जा दक्षता शामिल हैं। शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजर उन उपयोगकर्ताओं के लिए एक विश्वसनीय समाधान प्रदान करता है जिन्हें एक ही कॉम्पैक्ट यूनिट में उच्च दबाव प्रतिरोध और कुशल ऊष्मा स्थानांतरण दोनों की आवश्यकता होती है।

तापीय दक्षता

प्लेट और फ्रेम हीट एक्सचेंजर की दक्षता

प्लेट और फ्रेम हीट एक्सचेंजर अपनी उत्कृष्ट ऊष्मा स्थानांतरण क्षमता के लिए जाने जाते हैं। इनके डिज़ाइन में पतली, नालीदार प्लेटों का उपयोग किया जाता है जो अशांत प्रवाह उत्पन्न करती हैं, जिससे तरल पदार्थों के बीच ऊष्मा स्थानांतरण की दर बढ़ जाती है। यह अशांति सतहों को साफ रखती है और गंदगी जमा होने से रोकती है, जिससे लंबे समय तक उच्च प्रदर्शन बना रहता है। प्लेटों की सघन व्यवस्था का अर्थ यह भी है कि एक छोटा सा स्थान घेरकर अधिक सतह क्षेत्र को कवर किया जा सकता है, जिससे तीव्र ऊर्जा विनिमय संभव हो पाता है।

• प्लेट और फ्रेम हीट एक्सचेंजर प्राप्त करते हैंउच्चतर समग्र ऊष्मा स्थानांतरण गुणांकशेल और ट्यूब डिजाइन की तुलना में।

• प्लेट और फ्रेम एक्सचेंजर बाईपासिंग समस्याओं को कम करता है, जिससे प्रवाह पृथक्करण बढ़ता है और ऊष्मा स्थानांतरण दक्षता अधिकतम होती है।

• यह डिजाइन कम प्रवाह दर पर भी कुशल ऊष्मा स्थानांतरण को सक्षम बनाता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां सटीक तापमान नियंत्रण महत्वपूर्ण है।

कई उद्योग उच्च ताप विनिमय दक्षता और विश्वसनीय प्रदर्शन की आवश्यकता होने पर प्लेट हीट एक्सचेंजर तकनीक का चयन करते हैं।टीपी वेल्डेड प्लेट हीट एक्सचेंजरशंघाई हीट ट्रांसफर का उत्पाद इन्हीं खूबियों को और भी पुष्ट करता है। यह प्लेट और फ्रेम हीट एक्सचेंजर की दक्षता को चुनौतीपूर्ण औद्योगिक वातावरण के लिए आवश्यक स्थायित्व के साथ जोड़ता है। यह हाइब्रिड समाधान उन प्रक्रियाओं के लिए आदर्श है जिनमें उच्च प्रदर्शन और आसान रखरखाव दोनों की आवश्यकता होती है।

शेल और ट्यूब दक्षता

शेल और ट्यूब हीट एक्सचेंजर ऊष्मा स्थानांतरण के लिए एक अलग दृष्टिकोण अपनाते हैं। इनमें एक शेल के अंदर ट्यूबों का एक समूह होता है, जिसमें एक तरल ट्यूबों के बीच से बहता है और दूसरा उनके चारों ओर से। यह डिज़ाइन मज़बूत होता है और उच्च दबाव और तापमान को सहन कर सकता है। हालांकि, ट्यूबलर एक्सचेंजर के शेल वाले हिस्से की तापीय दक्षता कम होती है। शेल में प्रवाह पैटर्न के कारण ऐसे क्षेत्र बन सकते हैं जहां ऊष्मा स्थानांतरण उतना प्रभावी नहीं होता है, और महत्वपूर्ण ऊष्मा स्थानांतरण लाभ के बिना दबाव में गिरावट आ सकती है।

• शेल और ट्यूब एक्सचेंजर को प्लेट-आधारित डिजाइनों के समान प्रदर्शन प्राप्त करने के लिए अक्सर अधिक जगह की आवश्यकता होती है।

• इस डिजाइन के परिणामस्वरूप ऊष्मा स्थानांतरण गुणांक कम हो सकता है, खासकर प्लेट और फ्रेम एक्सचेंजर की तुलना में।

• रखरखाव और सफाई अधिक चुनौतीपूर्ण हो सकती है, जिससे दीर्घकालिक प्रदर्शन प्रभावित हो सकता है।

इन सभी कारकों के बावजूद, शेल और ट्यूब हीट एक्सचेंजर उन उद्योगों में लोकप्रिय बने हुए हैं जिन्हें चरम स्थितियों में विश्वसनीय संचालन की आवश्यकता होती है। विभिन्न प्रकार के तरल पदार्थों और तापमानों को संभालने की उनकी क्षमता उन्हें एक बहुमुखी विकल्प बनाती है। उन उपयोगकर्ताओं के लिए जो दोनों खूबियों का सर्वोत्तम लाभ उठाना चाहते हैं, शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजर एक अनूठा समाधान प्रस्तुत करता है। यह प्लेट तकनीक की उच्च ऊष्मा स्थानांतरण दक्षता को पारंपरिक शेल और ट्यूब डिज़ाइन की मजबूती और विश्वसनीयता के साथ प्रदान करता है।

नोट: सही हीट एक्सचेंजर का चयन आपकी प्रक्रिया की विशिष्ट आवश्यकताओं पर निर्भर करता है। सर्वोत्तम निर्णय लेने के लिए तरल पदार्थों के प्रकार, अपेक्षित प्रदर्शन और उपलब्ध स्थान पर विचार करें।

रखरखाव और सफाई

स्टीम प्लेट हीट एक्सचेंजर का रखरखाव

स्टीम प्लेट हीट एक्सचेंजर कुशल संचालन और आसान रखरखाव के लिए डिज़ाइन किए गए हैं। प्लेट और फ्रेम हीट एक्सचेंजर जैसे कई मॉडल त्वरित रूप से अलग किए जा सकते हैं, जिससे नियमित निरीक्षण और सफाई में मदद मिलती है। कुछ उन्नत डिज़ाइन, जैसे किटीपी वेल्डेड प्लेट हीट एक्सचेंजरशंघाई हीट ट्रांसफर के स्टीम प्लेट हीट एक्सचेंजर में इंटीग्रेटेड क्लीनिंग-इन-प्लेस (सीआईपी) सिस्टम लगे होते हैं। इन सिस्टम की मदद से ऑपरेटर यूनिट को खोले बिना ही साफ कर सकते हैं, जिससे डाउनटाइम और श्रम लागत कम हो जाती है। नियमित सफाई से उच्च ऊष्मा स्थानांतरण दक्षता बनी रहती है और गंदगी जमा होने से बचाव होता है। स्टीम प्लेट हीट एक्सचेंजर के लिए कोई उद्योग-मानक रखरखाव अंतराल निर्धारित नहीं है, लेकिन अधिकांश उपयोगकर्ता प्रक्रिया की स्थितियों और द्रव की गुणवत्ता के आधार पर निरीक्षण का समय निर्धारित करते हैं।

शेल और ट्यूब रखरखाव

शेल और ट्यूब हीट एक्सचेंजर की विश्वसनीय कार्यक्षमता सुनिश्चित करने के लिए समय-समय पर रखरखाव आवश्यक होता है। रखरखाव का सामान्य अंतराल द्रव के प्रकार और परिचालन वातावरण के आधार पर एक से तीन वर्ष तक होता है।शेल और ट्यूब हीट एक्सचेंजर के लिए सफाई विधियाँशामिल करना:

• रासायनिक सफाई

• दबावयुक्त जल सफाई

• रोटरी क्लीनिंग या ड्रिलिंग द्वारा जमाव को हटाने जैसी यांत्रिक तकनीकें।

सफाई की आवृत्ति और डाउनटाइम को कई कारक प्रभावित करते हैं:

1. गंदगी का प्रकार और गंभीरता

2. डिजाइन ऊष्मा स्थानांतरण गुणांक और अनुमेय संदूषण प्रतिरोध

3. दबाव में कमी और ऊष्मा स्थानांतरण दर जैसे प्रदर्शन संकेतकों की निगरानी

उचित रखरखाव से शेल और ट्यूब हीट एक्सचेंजर कुशलतापूर्वक चलता रहता है। आसान सफाई और कम डाउनटाइम चाहने वाले उपयोगकर्ताओं के लिए, शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजर उन्नत सफाई सुविधाओं के साथ एक आधुनिक विकल्प प्रदान करता है।

आकार और स्थापना

प्लेट और फ्रेम के लिए आवश्यक स्थान

प्लेट और फ्रेम हीट एक्सचेंजर अपनी विशेषताओं के लिए जाने जाते हैं।संक्षिप्त परिरूपइनकी पतली प्लेटें, जिनकी मोटाई आमतौर पर 0.4 से 0.8 मिमी के बीच होती है, कम जगह में अधिक ऊष्मा स्थानांतरण क्षेत्र प्रदान करती हैं। इस डिज़ाइन के कारण प्लेट हीट एक्सचेंजर को अक्सर केवल लगभग इतनी ही जगह की आवश्यकता होती है।फर्श की जगह का दसवां हिस्सापारंपरिक शेल और ट्यूब इकाइयों की तुलना में। इसका हल्का वजन—तुलनीय शेल और ट्यूब एक्सचेंजर के वजन का लगभग पांचवां हिस्सा—संचालन और स्थापना को बहुत आसान बनाता है।

प्लेट हीट एक्सचेंजर को कॉम्पैक्ट और बहुमुखी दोनों तरह से डिज़ाइन किया गया है। इससे स्थापना के लिए कम जगह की आवश्यकता होती है और परिवहन और स्थापना लागत कम हो जाती है।

वाणिज्यिक भवनों या जीर्णोद्धार कार्यों जैसी सीमित स्थान वाली सुविधाओं के लिए, प्लेट और फ्रेम इकाइयाँ स्पष्ट लाभ प्रदान करती हैं। शंघाई हीट ट्रांसफर कीटीपी वेल्डेड प्लेट हीट एक्सचेंजरयह उत्पाद इसी लाभ को आगे बढ़ाते हुए, एक कॉम्पैक्ट और आसानी से स्थापित होने वाले पैकेज में उच्च दक्षता प्रदान करता है।

शेल और ट्यूब स्पेस की आवश्यकताएँ

शेल और ट्यूब हीट एक्सचेंजर का आकार बड़ा होता है। इनकी ट्यूब की मोटाई, जो आमतौर पर 2.0 से 2.5 मिमी होती है, और मजबूत शेल संरचना के कारण इनका वजन काफी बढ़ जाता है। इन यूनिटों को अक्सर अधिक जगह और भारी सपोर्ट स्ट्रक्चर की आवश्यकता होती है। बड़े आकार के कारण शिपिंग और इंस्टॉलेशन लागत भी बढ़ सकती है।

• शेल और ट्यूब एक्सचेंजर प्लेट यूनिट की तुलना में अधिक भारी और बड़े होते हैं।

• स्थापना के दौरान उन्हें विशेष उठाने वाले उपकरणों की आवश्यकता हो सकती है।

बड़े आकार के बावजूद, शेल और ट्यूब डिजाइन उन उद्योगों में लोकप्रिय बने हुए हैं जहां स्थान की चिंता कम होती है और स्थायित्व को प्राथमिकता दी जाती है।

विस्तारशीलता और लचीलापन

प्लेट और फ्रेम स्केलेबिलिटी

प्लेट और फ्रेम हीट एक्सचेंजर प्रभावशाली स्केलेबिलिटी प्रदान करते हैं। उपयोगकर्ता क्षमता को बढ़ा सकते हैं।फ्लो प्लेट्स को जोड़े में जोड़नाजो मधुकोश पैटर्न को एकसमान और प्रभावी बनाए रखता है। यह मॉड्यूलर दृष्टिकोण सुविधाओं को प्रक्रिया की बदलती मांगों पर तुरंत प्रतिक्रिया देने की अनुमति देता है। डिज़ाइन प्लेटों को आसानी से जोड़ने या हटाने की सुविधा देता है, जिससे ऑपरेटर आवश्यकतानुसार ऊष्मा स्थानांतरण क्षमता को बढ़ा या घटा सकते हैं। यह लचीलापन प्लेट और फ्रेम हीट एक्सचेंजर को उन उद्योगों में एक लोकप्रिय विकल्प बनाता है जहां उत्पादन मात्रा में उतार-चढ़ाव हो सकता है। शंघाई हीट ट्रांसफर काटीपी वेल्डेड प्लेट हीट एक्सचेंजरयह इसी अवधारणा पर आधारित है, और एक ऐसा समाधान प्रदान करता है जो उच्च प्रदर्शन को भविष्य की आवश्यकताओं के अनुकूल होने की क्षमता के साथ जोड़ता है।

शेल और ट्यूब अनुकूलन क्षमता

शेल और ट्यूब हीट एक्सचेंजर अपनी अनुकूलनशीलता के लिए जाने जाते हैं। इंजीनियर बदलती प्रक्रिया आवश्यकताओं को पूरा करने के लिए इन इकाइयों को कई तरीकों से संशोधित कर सकते हैं:

1. ट्यूब और शेल कॉन्फ़िगरेशन को समायोजित करेंऊष्मा स्थानांतरण गुणांक को बढ़ाएँ.

2. सतह क्षेत्र को बढ़ाने के लिए ट्यूबों की लंबाई बढ़ाएं या खोल का व्यास बढ़ाएं।

3. प्रभावशीलता बढ़ाने के लिए काउंटरफ्लो व्यवस्था का उपयोग करें।

नीचे दी गई तालिका में अनुकूलन के सामान्य तरीकों को दर्शाया गया है:

शेल और ट्यूब एक्सचेंजर कर सकते हैंप्रक्रिया की स्थितियों में होने वाले परिवर्तनों के अनुसार ढलनाये बदलते आवश्यकताओं वाले संस्थानों के लिए उपयुक्त हैं। लचीलेपन और मजबूत निर्माण का मिश्रण चाहने वालों के लिए, शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजर वर्तमान और भविष्य की जरूरतों के लिए एक विश्वसनीय विकल्प है।

लागत विश्लेषण

आरंभिक निवेश

हीट एक्सचेंजर के लिए प्रारंभिक निवेश कई कारकों पर निर्भर करता है। शेल और ट्यूब यूनिट की शुरुआती कीमत अक्सर कम होती है, खासकर मानक डिज़ाइनों के लिए। इनके निर्माण में सामान्य सामग्रियों और स्थापित विनिर्माण विधियों का उपयोग होता है। हालांकि, स्थापना के लिए अधिक स्थान और भारी सहायक संरचनाओं की आवश्यकता हो सकती है, जिससे कुल लागत बढ़ सकती है। प्लेट हीट एक्सचेंजर सिस्टम, जिनमें प्लेट और फ्रेम मॉडल शामिल हैं, आमतौर पर प्रति इकाई क्षेत्रफल के हिसाब से अधिक कीमत वाले होते हैं। इनका कॉम्पैक्ट डिज़ाइन और हल्का वजन स्थापना खर्च को कम कर सकता है।टीपी वेल्डेड प्लेट हीट एक्सचेंजरशंघाई हीट ट्रांसफर द्वारा पेश की जाने वाली कंपनी प्रारंभिक निवेश और दीर्घकालिक मूल्य के बीच संतुलन बनाए रखती है, जो मजबूत निर्माण को कुशल ताप हस्तांतरण के साथ जोड़ती है।

परिचालन लागत

ऊष्मा स्थानांतरण प्रणाली के कुल खर्च में परिचालन लागत की महत्वपूर्ण भूमिका होती है। 10 वर्षों की अवधि में, प्लेट और फ्रेम हीट एक्सचेंजर में आमतौर पर परिचालन लागत आती है।कम परिचालन लागतशेल और ट्यूब डिज़ाइन की तुलना में प्लेट और फ्रेम हीट एक्सचेंजर अधिक लागत प्रभावी होते हैं। इसका लाभ तेज़ इंस्टॉलेशन, आसान रखरखाव और बेहतर ऊर्जा दक्षता से मिलता है। शेल और ट्यूब सिस्टम शुरू में कम खर्चीले लग सकते हैं, लेकिन उनके रखरखाव और जगह की आवश्यकता के कारण समय के साथ लागत बढ़ सकती है। प्लेट और फ्रेम हीट एक्सचेंजर में कम डाउनटाइम और कम ऊर्जा खपत के कारण लागत बचत स्पष्ट हो जाती है। टीपी वेल्डेड प्लेट हीट एक्सचेंजर कुशल हीट ट्रांसफर और सरल सफाई प्रदान करके अतिरिक्त लाभ देता है, जिससे यह दीर्घकालिक बचत पर केंद्रित सुविधाओं के लिए एक स्मार्ट विकल्प बन जाता है।

मुख्य अंतरों की सारांश तालिका

त्वरित संदर्भ बिंदु

सही हीट एक्सचेंजर का चुनाव कई महत्वपूर्ण कारकों पर निर्भर करता है। नीचे दी गई तालिकाएँ भाप अनुप्रयोगों में उपयोग होने वाले मुख्य प्रकारों की स्पष्ट तुलना प्रस्तुत करती हैं। ये त्वरित संदर्भ बिंदु उपयोगकर्ताओं को यह पहचानने में मदद करते हैं कि कौन सा डिज़ाइन उनकी आवश्यकताओं के लिए सबसे उपयुक्त है।

बख्शीश:अपनी सुविधा के लिए हीट एक्सचेंजर का चयन करते समय प्रदर्शन और व्यावहारिकता दोनों पर विचार करें।

नीचे मुख्य बिंदुओं का सारांश दिया गया है।फायदेऔर प्रत्येक प्रकार के नुकसान:

• प्लेट और फ्रेम एक्सचेंजर उच्च दक्षता और आसान रखरखाव प्रदान करते हैं।

• शेल और ट्यूब इकाइयाँ टिकाऊपन और अनुकूलनशीलता प्रदान करती हैं।

• अधिक मांग वाले या सीमित स्थान वाले अनुप्रयोगों के लिए,शंघाई हीट ट्रांसफर का टीपी वेल्डेड प्लेट हीट एक्सचेंजरयह दक्षता, मजबूती और लचीलेपन का एक अनूठा मिश्रण प्रदान करता है।

आवेदन अनुशंसाएँ

औद्योगिक भाप के उपयोग

औद्योगिक भाप प्रणालियों के लिए विश्वसनीय ऊष्मा स्थानांतरण और मजबूत निर्माण आवश्यक हैं। शेल और ट्यूब हीट एक्सचेंजर अपनी अनुकूलनशीलता और मजबूती के कारण कई क्षेत्रों में मानक बना हुआ है।सामान्य अनुप्रयोगों में शामिल हैं:

1. विद्युत उत्पादन—कंडेंसर और फीडवाटर हीटर।

2. तेल और गैस—कच्चे तेल को ठंडा करना और गैसों का प्रसंस्करण करना।

3. रासायनिक प्रक्रियाएं—आसवन, वाष्पीकरण और संघनन।

4. खाद्य प्रसंस्करण—हल्का गर्म करना और ठंडा करना, जैसे दूध का पाश्चुरीकरण।

5. अपशिष्ट ऊष्मा का पुनर्चक्रण—उपउत्पाद ऊर्जा को प्राप्त करना।

6. ऑटोमोटिव और एयरोस्पेस—इंजन कूलिंग और हाइड्रोलिक सिस्टम।

चुनौतीपूर्ण तरल पदार्थों या चरम स्थितियों से जुड़ी प्रक्रियाओं के लिए,टीपी वेल्डेड प्लेट हीट एक्सचेंजरशंघाई हीट ट्रांसफर द्वारा निर्मित उत्पाद उच्च तापमान क्षमता, दबाव प्रतिरोध और संक्षारण-प्रतिरोधी सामग्री प्रदान करता है। यह इसे चुनौतीपूर्ण औद्योगिक वातावरण के लिए एक मजबूत विकल्प बनाता है।

वाणिज्यिक और एचवीएसी उपयोग

वाणिज्यिक और एचवीएसी प्रणालियों को अक्सर कॉम्पैक्ट और कुशल समाधानों की आवश्यकता होती है।नीचे दी गई तालिका तुलना करती हैइन परिस्थितियों के लिए सामान्य हीट एक्सचेंजर प्रकार:

एचवीएसी और वाणिज्यिक भवनों में इसकी दक्षता और रखरखाव में आसानी के कारण अक्सर प्लेट और फ्रेम हीट एक्सचेंजर का चयन किया जाता है।

स्थान सीमित स्थापनाएँ

स्थान की कमी हीट एक्सचेंजर के चयन को प्रभावित करती है। मुख्य विचारणीय कारकों में अनुप्रयोग, संचालन विनिर्देश, सामग्री, पहुंच और लागत शामिल हैं।नीचे दी गई तालिका में निम्नलिखित का विवरण दिया गया है:महत्वपूर्ण मानदंड:

एक प्लेट हीट एक्सचेंजर अक्सरकम संपर्क तापमान के लिए बेहतरऔर सीमित जगह घेरता है। टीपी वेल्डेड प्लेट हीट एक्सचेंजर एक हाइब्रिड समाधान प्रदान करता है, जो दक्षता, स्थायित्व और शंघाई हीट ट्रांसफर से विशेषज्ञ सहायता को मिलाकर विशिष्ट अनुप्रयोगों के लिए उपयुक्त है।

सही हीट एक्सचेंजर का चयन आपकी प्रक्रिया की आवश्यकताओं पर निर्भर करता है।नीचे दी गई तालिका प्रमुख कारकों को दर्शाती है।:

शंघाई हीट ट्रांसफर प्रत्येक अनुप्रयोग के लिए विशेषज्ञ सहायता और उन्नत समाधान प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्लेट हीट एक्सचेंजर का मुख्य लाभ क्या है?

प्लेट हीट एक्सचेंजर छोटे आकार में भी उच्च दक्षता प्रदान करते हैं। इन्हें साफ करना और स्थापित करना आसान है। कई उद्योग ऊर्जा बचत के लिए इनका उपयोग करते हैं।

टीपी वेल्डेड प्लेट हीट एक्सचेंजर कठोर तरल पदार्थों को कैसे संभालता है?

The टीपी वेल्डेड प्लेट हीट एक्सचेंजरSHPHE द्वारा निर्मित उत्पाद में वेल्डेड नालीदार प्लेटों का उपयोग किया जाता है। यह डिज़ाइन अवरोध को रोकता है और कणों, रेशों या उच्च चिपचिपाहट वाले तरल पदार्थों को आसानी से संभाल सकता है।

क्या मैं स्टीम अनुप्रयोगों के लिए शेल और ट्यूब हीट एक्सचेंजर का उपयोग कर सकता हूँ?

जी हां। शेल और ट्यूब हीट एक्सचेंजर भाप के साथ अच्छी तरह काम करते हैं। वे उच्च दबाव और तापमान को सहन कर सकते हैं। कई बिजली संयंत्र और कारखाने इनका उपयोग करते हैं।
