वेल्डेड ब्लॉक हीट एक्सचेंजर बनाम प्लेट हीट एक्सचेंजर डिज़ाइन

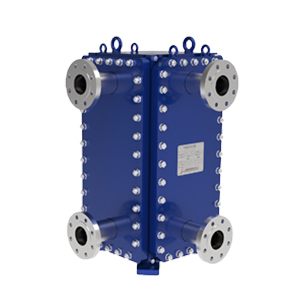

वेल्डेड ब्लॉक हीट एक्सचेंजर संरचना

एवेल्डेड ब्लॉक हीट एक्सचेंजरमज़बूत और छोटा दिखता है। निर्माता धातु की प्लेटों को जोड़ने के लिए लेज़र वेल्डिंग का उपयोग करते हैं। इससे तरल पदार्थों के प्रवाह के लिए मज़बूत रास्ते बनते हैं। वेल्डेड ब्लॉक हीट एक्सचेंजर कठोर तरल पदार्थों और उच्च दबाव को संभाल सकता है। इसमें गैस्केट की ज़रूरत नहीं होती, इसलिए रिसाव की संभावना कम होती है। आपको इसे बार-बार ठीक भी नहीं करवाना पड़ता। वेल्डेड ब्लॉक हीट एक्सचेंजर में तांबा, एल्युमीनियम, स्टेनलेस स्टील, टाइटेनियम, निकल मिश्र धातु और ग्रेफाइट जैसी धातुओं का उपयोग किया जाता है। प्रत्येक धातु के अपने विशेष गुण होते हैं। तांबा ऊष्मा को अच्छी तरह से स्थानांतरित करता है। टाइटेनियम और निकल मिश्र धातुओं में आसानी से जंग नहीं लगती। नीचे दिया गया चार्ट इन सामग्रियों की तुलना दर्शाता है:

टिप: यदि आपको कठोर तरल पदार्थ या बहुत मजबूत स्थितियों के लिए मजबूत हीट एक्सचेंजर की आवश्यकता है तो वेल्डेड ब्लॉक हीट एक्सचेंजर चुनें।

प्लेट हीट एक्सचेंजर संरचना

प्लेट हीट एक्सचेंजर में लहरदार आकार की पतली प्लेटें होती हैं। प्रत्येक प्लेट के बीच गैस्केट लगे होते हैं जो चैनलों को सील करते हैं। ये तरल पदार्थों को आपस में मिलने से रोकते हैं। प्रेशर प्लेटें हर चीज़ को सुरक्षित और चुस्त-दुरुस्त रखती हैं। आप इसे साफ़ करने या जाँचने के लिए आसानी से खोल सकते हैं। इससे प्लेट हीट एक्सचेंजर की देखभाल आसान हो जाती है। आप प्लेटों को अलग करके उन्हें अच्छी तरह साफ़ कर सकते हैं। आप नए काम के लिए यूनिट बदल भी सकते हैं या बिना किसी परेशानी के अंदर देख सकते हैं।

यहां एक तालिका दी गई है जो दर्शाती है कि प्लेट हीट एक्सचेंजर्स की देखभाल करना क्यों आसान है:

प्रमुख डिज़ाइन अंतर

आप नीचे दी गई तालिका में देख सकते हैं कि वेल्डेड ब्लॉक हीट एक्सचेंजर्स और प्लेट हीट एक्सचेंजर्स किस प्रकार भिन्न हैं:

अगर आप खुरदुरे तरल पदार्थों के लिए मज़बूत हीट एक्सचेंजर चाहते हैं, तो वेल्डेड ब्लॉक हीट एक्सचेंजर चुनें। अगर आप आसान सफ़ाई और ज़्यादा विकल्प चाहते हैं, तो प्लेट हीट एक्सचेंजर बेहतर है।

हीट एक्सचेंजर्स में प्रदर्शन और दक्षता

थर्मल प्रदर्शन तुलना

आप चाहते हैं कि आपका हीट एक्सचेंजर तेज़ी से ऊष्मा का स्थानांतरण करे और ऊर्जा बचाए। वेल्डेड ब्लॉक और प्लेट हीट एक्सचेंजर, दोनों ही ऊष्मा का स्थानांतरण अच्छी तरह से करते हैं। वेल्डेड ब्लॉक डिज़ाइन शुद्ध प्रतिधारा प्रवाह का उपयोग करते हैं। इसका अर्थ है कि गर्म और ठंडे तरल पदार्थ विपरीत दिशाओं में प्रवाहित होते हैं। इससे तरल पदार्थों का तापमान बहुत करीब आ जाता है, कभी-कभी केवल 1°C (2°F) का अंतर होता है। प्लेट हीट एक्सचेंजर भी ऊष्मा का स्थानांतरण अच्छी तरह से करते हैं। ये हल्के तरल पदार्थों के साथ या जब आपको सेटअप बदलने की आवश्यकता हो, तब सबसे अच्छा काम करते हैं।

यहां एक तालिका दी गई है जो दर्शाती है कि प्रत्येक प्रकार अलग-अलग तरीके से कैसे काम करता है:

नोट: यदि आप मजबूत ताप हस्तांतरण और निकट तापमान चाहते हैं,वेल्डेड ब्लॉक हीट एक्सचेंजर्सएक अच्छा विकल्प हैं.

दबाव और तापमान क्षमताएं

आपको यह जानना होगा कि आपके सिस्टम में कितना दबाव और ऊष्मा होगी। वेल्डेड ब्लॉक हीट एक्सचेंजर तेज़ तरल पदार्थों और कठिन परिस्थितियों को संभाल सकते हैं। आप इनका इस्तेमाल वहाँ कर सकते हैं जहाँ दबाव या तापमान में बहुत ज़्यादा बदलाव होता है। प्लेट हीट एक्सचेंजर कम या मध्यम दबाव और ऊष्मा के लिए अच्छे से काम करते हैं। ये कई कामों के लिए उपयुक्त होते हैं, लेकिन कठिन जगहों पर ज़्यादा देर तक नहीं टिक पाते।

यहां एक तालिका दी गई है जो प्रत्येक प्रकार की उच्चतम रेटिंग की तुलना करती है:

वेल्डेड ब्लॉक हीट एक्सचेंजर्स में गैस्केट का इस्तेमाल नहीं होता। आपको दबाव या तापमान में बदलाव से होने वाले रिसाव की चिंता करने की ज़रूरत नहीं है। आप तेज़ तरल पदार्थों के लिए या जब सुरक्षा बहुत ज़रूरी हो, तो इन पर भरोसा कर सकते हैं।

रखरखाव और सफाई की आवश्यकताएं

आप चाहते हैं कि आपका हीट एक्सचेंजर बिना बार-बार मरम्मत किए अच्छी तरह काम करे। वेल्डेड ब्लॉक हीट एक्सचेंजर्स को ज़्यादा देखभाल की ज़रूरत नहीं होती। आपको गैस्केट बदलने या लीक की चिंता करने की ज़रूरत नहीं है। आप इन्हें औज़ारों से साफ़ कर सकते हैं और आसानी से जाँच सकते हैं। प्लेट हीट एक्सचेंजर्स को खोलकर प्लेटें निकाली जा सकती हैं। आप हर प्लेट को साफ़ करके नुकसान की जाँच कर सकते हैं।

टिप: यदि आप कम रिसाव और कम मरम्मत चाहते हैं, तो वेल्डेड ब्लॉक हीट एक्सचेंजर्स अधिक सुरक्षित हैं।

आपको अपनी ज़रूरत के हिसाब से हीट एक्सचेंजर चुनना चाहिए। अगर आप तेज़ हीट ट्रांसफर, उच्च दक्षता और कम देखभाल चाहते हैं, तो वेल्डेड ब्लॉक हीट एक्सचेंजर मुश्किल कामों के लिए सबसे अच्छे हैं। प्लेट हीट एक्सचेंजर आसान सफाई और लचीले इस्तेमाल के लिए अच्छे होते हैं।

हीट एक्सचेंजर प्रकारों के लिए अनुप्रयोग उपयुक्तता

वेल्डेड ब्लॉक हीट एक्सचेंजर्स के सर्वोत्तम उपयोग

एक चुनेंवेल्डेड ब्लॉक हीट एक्सचेंजरकठिन कामों के लिए। यह तेज़ तरल पदार्थों और उच्च दबाव के साथ अच्छी तरह काम करता है। आप इसका इस्तेमाल वहाँ कर सकते हैं जहाँ रिसाव न हो। वेल्डेड ब्लॉक हीट एक्सचेंजर रासायनिक संयंत्रों और तेल शोधन कारखानों में पाए जाते हैं। इनका इस्तेमाल बिजलीघरों में भी किया जाता है। खाद्य और पेय पदार्थ बनाने वाली फैक्ट्रियाँ इनका इस्तेमाल पाश्चुरीकरण और शीतलन के लिए करती हैं। ये हीट एक्सचेंजर तरल पदार्थों को अलग और सुरक्षित रखते हैं। ये कठिन जगहों पर भी अच्छी तरह काम करते हैं। आपको अच्छे परिणाम मिलते हैं और रिसाव कम होता है।

प्लेट हीट एक्सचेंजर्स के सर्वोत्तम उपयोग

प्लेट हीट एक्सचेंजर को साफ़ करना और बदलना आसान है। आप इसे कई तरह के हीट ट्रांसफर कार्यों के लिए इस्तेमाल कर सकते हैं। यह हल्के तरल पदार्थों के साथ सबसे अच्छा काम करता है। आप इसे अंदर से साफ़ करने के लिए खोल सकते हैं। प्लेट हीट एक्सचेंजर्स का इस्तेमाल खाद्य कारखानों और HVAC सिस्टम में किया जाता है। डेयरी प्लांट भी इनका इस्तेमाल करते हैं। ये तापमान को नियंत्रित करने और संदूषण को रोकने में मदद करते हैं। ज़रूरत पड़ने पर आप इसकी व्यवस्था बदल सकते हैं। यहाँ एक तालिका दी गई है जो दर्शाती है कि प्लेट हीट एक्सचेंजर्स HVAC सिस्टम के लिए क्यों अच्छे हैं:

टिप: प्लेट हीट एक्सचेंजर्स आसानी से साफ करने और बदलने के लिए अच्छे होते हैं।

उद्योग अनुप्रयोग उदाहरण

कई जगहों पर अलग-अलग हीट एक्सचेंजर्स का इस्तेमाल होता है। वेल्डेड ब्लॉक हीट एक्सचेंजर्स खाद्य कारखानों में पाश्चुरीकरण और शीतलन में मदद करते हैं। ये कोल्ड स्टोरेज को भी बेहतर बनाते हैं और 25% तक ऊर्जा की बचत करते हैं। प्लेट हीट एक्सचेंजर्स का इस्तेमाल सबसे ज़्यादा खाद्य प्रसंस्करण में होता है। आप इनका इस्तेमाल दूध के पाश्चुरीकरण और डेयरी उत्पाद बनाने के लिए करते हैं। आप इन्हें साफ़ करने के लिए अलग कर सकते हैं, जिससे चीज़ें साफ़ रहती हैं। प्लेट हीट एक्सचेंजर्स HVAC सिस्टम में भी पाए जाते हैं। ये जगह बचाते हैं और चीज़ों को बेहतर ढंग से काम करने में मदद करते हैं। दोनों प्रकार कई उद्योगों में ऊष्मा के स्थानांतरण में मदद करते हैं।

वेल्डेड ब्लॉक और प्लेट हीट एक्सचेंजर्स के फायदे और नुकसान

वेल्डेड ब्लॉक हीट एक्सचेंजर के फायदे और नुकसान

आप भरोसा कर सकते हैंवेल्डेड ब्लॉक हीट एक्सचेंजरजब आपको मज़बूती और सुरक्षा की ज़रूरत हो। इस प्रकार के हीट एक्सचेंजर मज़बूत चैनल बनाने के लिए वेल्डेड प्लेटों का उपयोग करते हैं। आपको गैस्केट की ज़रूरत नहीं होती, इसलिए आपको रिसाव की चिंता कम होती है। आक्रामक तरल पदार्थों के साथ भी आपको उच्च ताप स्थानांतरण मिलता है। आप वेल्डेड ब्लॉक हीट एक्सचेंजर्स का उपयोग उन जगहों पर कर सकते हैं जहाँ शेल और ट्यूब हीट एक्सचेंजर्स खराब हो सकते हैं। ये इकाइयाँ उच्च दबाव और तापमान को अच्छी तरह संभाल लेती हैं। आपको इन्हें बार-बार साफ़ करने की ज़रूरत नहीं होती, और आपको गैस्केट बदलने की भी ज़रूरत नहीं होती।

इसके मुख्य पक्ष और विपक्ष इस प्रकार हैं:

सुझाव: कठिन कार्यों के लिए वेल्डेड ब्लॉक हीट एक्सचेंजर्स का चयन करें, जहां रिसाव संभव न हो।

प्लेट हीट एक्सचेंजर के फायदे और नुकसान

प्लेट हीट एक्सचेंजर्स से आपको कई लाभ मिलते हैं। ये इकाइयाँ आपको कम जगह में उच्च ताप स्थानांतरण प्रदान करती हैं। आप इन्हें आसानी से खोलकर साफ़ कर सकते हैं। आप अपनी ज़रूरत के अनुसार प्लेटों की संख्या बदल सकते हैं। प्लेट हीट एक्सचेंजर्स की शुरुआती लागत वेल्डेड ब्लॉक हीट एक्सचेंजर्स या शेल एंड ट्यूब हीट एक्सचेंजर्स की तुलना में कम होती है। अगर आपकी परियोजना लागत-संवेदनशील है, तो आप पैसे बचाते हैं। आपको उच्च ऊर्जा दक्षता और कम रखरखाव लागत भी मिलती है।

हालाँकि, आपको कुछ समस्याओं पर ध्यान देने की ज़रूरत है। प्लेट में गंदगी हो सकती है, इसलिए आपको प्लेटों को बार-बार साफ़ करना होगा। जंग लगने से रिसाव हो सकता है, इसलिए आपको सही सामग्री चुननी होगी। सील और गैस्केट महत्वपूर्ण हैं। अगर ये खराब हो जाएँ, तो रिसाव हो सकता है और कार्यक्षमता कम हो सकती है। नियमित जाँच और अच्छी सामग्री इन समस्याओं को रोकने में मदद करती है। गैस्केटेड प्लेट हीट एक्सचेंजर्स को वेल्डेड प्लेट हीट एक्सचेंजर्स या ब्रेज़्ड प्लेट हीट एक्सचेंजर्स की तुलना में ज़्यादा देखभाल की ज़रूरत होती है।

यहां सामान्य रखरखाव चुनौतियों की एक त्वरित सूची दी गई है:

• अवरोधन

• जंग

• सील और गैस्केट विफलताएं

• परिचालन संबंधी समस्याएं

आप इन समस्याओं को निम्न प्रकार से कम कर सकते हैं:

1. प्लेटों को अक्सर साफ करना।

2. सील और गास्केट की जाँच करना।

3. इकाई को सही तरीके से चलाना।

नोट: प्लेट हीट एक्सचेंजर्स कई कार्यों के लिए अच्छी तरह से काम करते हैं, लेकिन आपको सफाई और जांच करते रहना होगा।

आप प्लेट हीट एक्सचेंजर्स का इस्तेमाल खाद्य, एचवीएसी, और शेल व ट्यूब हीट एक्सचेंजर्स के प्रतिस्थापन में कर सकते हैं। आपको लचीलापन और आसान सेवा मिलती है, लेकिन आपको रखरखाव का प्रबंधन करना होगा।

आपको अपने काम के लिए उपयुक्त हीट एक्सचेंजर चुनना होगा। वेल्डेड ब्लॉक इकाइयाँ उच्च दाब और तेज़ तरल पदार्थों के लिए सर्वोत्तम होती हैं। ये कठिन जगहों पर भी अच्छी तरह काम करती हैं। प्लेट मॉडल हल्के तरल पदार्थों के लिए उपयुक्त होते हैं। इन्हें साफ़ करना आसान होता है। नीचे दी गई तालिका दर्शाती है कि वेल्डेड ब्लॉक इकाइयाँ कठिन कामों के लिए क्यों उपयुक्त हैं:

हीट एक्सचेंजर चुनने के लिए यहां कुछ सुझाव दिए गए हैं:

• जांचें कि आपके सिस्टम को क्या चाहिए.

• सुनिश्चित करें कि द्रव सही सामग्री से मेल खाता है।

• स्थान, उसकी देखभाल और सुरक्षा के बारे में सोचें।

अक्सर पूछे जाने वाले प्रश्न

वेल्डेड ब्लॉक और प्लेट हीट एक्सचेंजर्स के बीच मुख्य अंतर क्या है?

वेल्डेड ब्लॉकइकाइयों में वेल्डेड प्लेटें होती हैं और कोई गैस्केट नहीं होता। प्लेट हीट एक्सचेंजर्स में प्रत्येक प्लेट के बीच गैस्केट होते हैं। वेल्डेड ब्लॉक कठिन कामों के लिए उपयुक्त होते हैं। प्लेट मॉडल साफ करना आसान होता है।

मैं अपने सिस्टम के लिए सही हीट एक्सचेंजर का चयन कैसे करूं?

आपको अपने तरल पदार्थ के प्रकार पर ध्यान देना होगा। अपनी ज़रूरत के अनुसार दबाव और तापमान की जाँच करें। अगर आपको आसानी से सफाई करनी है तो प्लेट मॉडल चुनें। अगर आपको कठोर तरल पदार्थों के लिए मज़बूती चाहिए तो वेल्डेड ब्लॉक चुनें।

क्या मैं वेल्डेड ब्लॉक हीट एक्सचेंजर को आसानी से साफ कर सकता हूँ?

आप इसे विशेष उपकरणों से साफ़ करते हैं। आप इसे प्लेट मॉडल की तरह नहीं खोल सकते। सफ़ाई में ज़्यादा समय लगता है, लेकिन आपको गैस्केट बदलने की ज़रूरत नहीं पड़ती।

क्या प्लेट हीट एक्सचेंजर्स आक्रामक तरल पदार्थों के लिए सुरक्षित हैं?

प्लेट हीट एक्सचेंजर हल्के तरल पदार्थों के साथ सबसे अच्छा काम करते हैं। आक्रामक तरल पदार्थ गैस्केट को नुकसान पहुँचा सकते हैं और रिसाव पैदा कर सकते हैं। वेल्डेड ब्लॉक डिज़ाइन तेज़ रसायनों के लिए बेहतर होते हैं।

कौन से उद्योग इन ताप एक्सचेंजर्स का उपयोग करते हैं?
