हीट एक्सचेंजर्स 101, उनका कार्य और महत्व

हीट एक्सचेंजर क्या है और यह कैसे काम करता है, इसे समझें

इस तकनीक का गहन अध्ययन करने पर मूलभूत भौतिकी द्वारा संचालित एक उपकरण का पता चलता है। ऊष्मा विनिमय प्रणालियाँ क्या करती हैं, यह समझना ऊष्मागतिकी और ऊष्मा स्थानांतरण के सिद्धांतों से शुरू होता है। ये अवधारणाएँ बताती हैं कि ऊर्जा कैसे एक गर्म पदार्थ से ठंडे पदार्थ की ओर प्रवाहित होती है, जो प्रत्येक तापन और शीतलन अनुप्रयोग का आधार बनती है।

ऊष्मा स्थानांतरण का मूल सिद्धांत

ऊष्मा विनिमायक ऊष्मागतिकी के मूलभूत नियमों के अनुसार कार्य करते हैं। ये नियम यह निर्धारित करते हैं कि एक बंद प्रणाली में ऊर्जा कैसे व्यवहार करती है।

·ऊष्मागतिकी का पहला नियमयह सिद्धांत ऊर्जा संरक्षण से संबंधित है। यह बताता है कि ऊर्जा का निर्माण या विनाश नहीं किया जा सकता, केवल एक रूप से दूसरे रूप में स्थानांतरित या परिवर्तित किया जा सकता है। एक ऊष्मा विनिमायक, बिना किसी शुद्ध ऊर्जा हानि के, ऊष्मीय ऊर्जा को एक तरल पदार्थ से दूसरे तरल पदार्थ में स्थानांतरित करता है।

·ऊष्मागतिकी का दूसरा नियमयह नियम ऊर्जा स्थानांतरण की दिशा को नियंत्रित करता है। ऊष्मा स्वाभाविक रूप से गर्म माध्यम से ठंडे माध्यम की ओर प्रवाहित होती है। यह सिद्धांत सुनिश्चित करता है कि प्रक्रिया स्वतःस्फूर्त हो और ऊर्जा विनिमय की दक्षता निर्धारित करता है।

तापीय ऊर्जा का यह स्थानांतरण तीन प्राथमिक तंत्रों के माध्यम से होता है: चालन, संवहन और विकिरण। अधिकांश ऊष्मा विनिमायक चालन और संवहन पर बहुत अधिक निर्भर करते हैं।

एक व्यावहारिक उदाहरण: आपके घर की भट्टी

यह समझने के लिए कि हीट एक्सचेंजर तकनीक व्यवहार में कैसी दिखती है, एक आवासीय गैस भट्टी पर विचार करें। हीट एक्सचेंजर वह घटक है जो आपके घर को गर्म करने वाली हवा को सुरक्षित रूप से गर्म करने के लिए ज़िम्मेदार है। यह दहन कक्ष, जहाँ ईंधन जलता है, और ब्लोअर सिस्टम के बीच स्थित होता है।

यह प्रक्रिया कुछ सरल चरणों में पूरी होती है:

1. दहन कक्ष के अंदर प्राकृतिक गैस या तेल जलता है, जिससे अत्यधिक गर्म दहन गैसें उत्पन्न होती हैं।

2. ये गर्म गैसें ऊष्मा एक्सचेंजर में प्रवाहित होती हैं, जो धातु की नलियों या आवरणों की एक श्रृंखला होती है। ऊष्मा गैसों से धातु की दीवारों तक एक विशेष माध्यम से स्थानांतरित होती है।प्रवाहकत्त्व.

3.इसके साथ ही, भट्ठी का ब्लोअर पंखा आपके घर से ठंडी हवा को पूरे घर में प्रसारित करता है।बाहरीगर्म ताप एक्सचेंजर की सतहें।

4.हवा धातु से ऊष्मा को अवशोषित करती हैकंवेक्शन, गर्म हो रहा है.

5. फिर यह सिस्टम इस गर्म हवा को आपके घर की नलिकाओं में वितरित करता है। इस बीच, हानिकारक दहन उपोत्पाद (जैसे कार्बन मोनोऑक्साइड) हीट एक्सचेंजर के भीतर सुरक्षित रूप से जमा हो जाते हैं और एक फ़्लू पाइप के माध्यम से बाहर निकल जाते हैं।

महत्वपूर्ण नोट:हीट एक्सचेंजर यह सुनिश्चित करता है कि आपके द्वारा साँस ली जाने वाली हवा कभी भी ज़हरीली निकास गैसों के साथ न मिले। यह पृथक्करण दक्षता और सुरक्षा दोनों के लिए महत्वपूर्ण है।

हीट एक्सचेंजर्स के सामान्य प्रकार

इंजीनियरों ने विविध औद्योगिक और व्यावसायिक आवश्यकताओं को पूरा करने के लिए कई हीट एक्सचेंजर डिज़ाइन विकसित किए हैं। प्रकार का चुनाव तरल पदार्थ, दबाव और तापमान की आवश्यकताओं, और स्थान की कमी जैसे कारकों पर निर्भर करता है। यहाँ चार सामान्य प्रकार दिए गए हैं।

1. शेल-एंड-ट्यूब हीट एक्सचेंजर्सयह भारी उद्योगों के लिए एक उपयोगी उपकरण है। इसमें एक बड़ा बेलनाकार आवरण होता है जिसमें नलियों का एक समूह होता है। एक तरल नलियों से होकर बहता है जबकि दूसरा आवरण के भीतर उनके ऊपर से बहता है। इनकी मज़बूत बनावट इन्हें तेल शोधन संयंत्रों, रासायनिक प्रसंस्करण संयंत्रों और बिजली उत्पादन संयंत्रों में उच्च दाब और उच्च तापमान वाले अनुप्रयोगों के लिए आदर्श बनाती है।

2.प्लेट-एंड-फ्रेम हीट एक्सचेंजर्सये इकाइयाँ प्रवाह पथ बनाने के लिए पतली, नालीदार धातु की प्लेटों की एक श्रृंखला का उपयोग करती हैं। यह डिज़ाइन उच्च विक्षोभ उत्पन्न करता है, जिससे छोटे आकार में भी अत्यंत कुशल ऊष्मा स्थानांतरण संभव होता है। यही कारण है कि ये खाद्य, पेय और दवा उद्योगों में लोकप्रिय हैं।

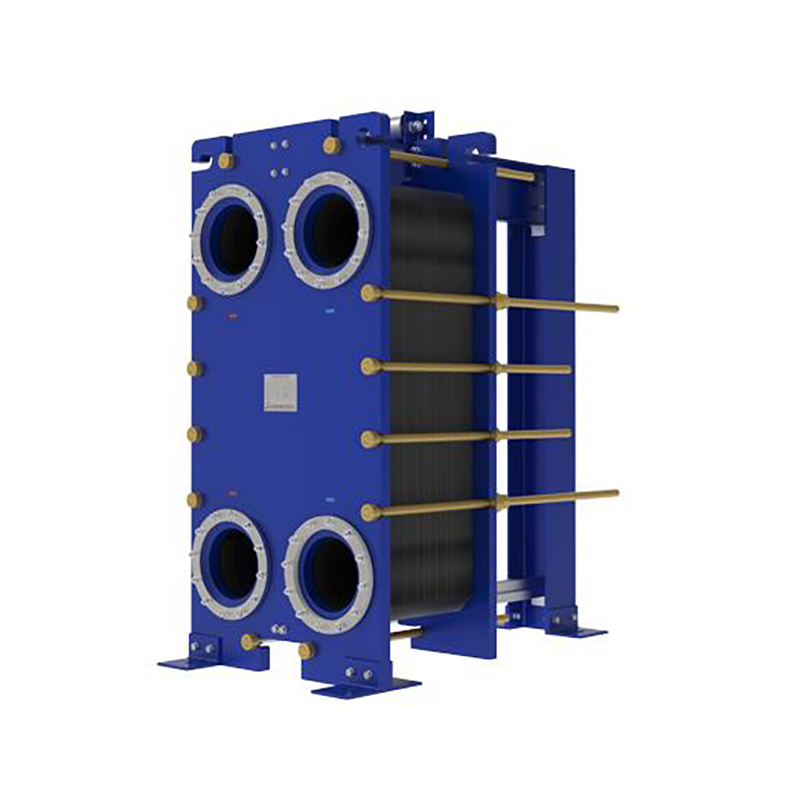

·गैसकेटेडये प्रकार सफाई और रखरखाव के लिए आसानी से अलग करने की सुविधा देते हैं।

·ब्रेज़्डये प्रकार स्थायी रूप से सीलबंद होते हैं और प्रशीतन और औद्योगिक कार्यों के लिए एक कॉम्पैक्ट, आर्थिक समाधान प्रदान करते हैं।

·वेल्डेडये प्रकार उच्च तापमान और संक्षारक पदार्थों के लिए अधिकतम स्थायित्व प्रदान करते हैं। एक उन्नत उदाहरण हैएचटी-ब्लॉक वेल्डेड प्लेट हीट एक्सचेंजरयह प्लेट डिज़ाइनों की उच्च दक्षता को शेल-एंड-ट्यूब मॉडल के उच्च दबाव और तापमान प्रतिरोध के साथ जोड़ता है। इसका गैस्केट-मुक्त निर्माण महत्वपूर्ण अनुप्रयोगों के लिए मज़बूत, रिसाव-रोधी प्रदर्शन सुनिश्चित करता है। यह डिज़ाइन पेशेवरों को यह समझने में मदद करता है कि हीट एक्सचेंजर नवाचार क्या हासिल कर सकता है।

3. एयर-कूल्ड हीट एक्सचेंजर्सये एक्सचेंजर पंखदार नलियों से प्रवाहित तरल पदार्थ को ठंडा करने के लिए परिवेशी वायु का उपयोग करते हैं। एक बड़ा पंखा ऊष्मा को नष्ट करने के लिए नलियों के आर-पार हवा को प्रवाहित या प्रेरित करता है। ये उन जगहों पर आम हैं जहाँ पानी की कमी या महँगापन है, जैसे शुष्क क्षेत्र या दूरस्थ सुविधाएँ। हालाँकि इनकी शुरुआती पूँजीगत लागत ज़्यादा हो सकती है, लेकिन न्यूनतम जल उपयोग और कम रखरखाव के कारण इनकी परिचालन लागत अक्सर कम होती है। आप इन्हें पेट्रोकेमिकल संयंत्रों और प्रशीतन प्रणालियों में पा सकते हैं।

4. सर्पिल हीट एक्सचेंजर्सएक सर्पिल ताप विनिमायक दो लंबी धातु की प्लेटों को एक केंद्रीय कोर के चारों ओर घुमाकर संकेंद्रित सर्पिल चैनलों की एक जोड़ी बनाकर बनाया जाता है। यह अनूठा डिज़ाइन उच्च ठोस पदार्थ, जैसे कि कीचड़ और स्लरी, के संचालन के लिए उत्कृष्ट है, क्योंकि एकल-चैनल प्रवाह पथ एक स्व-सफाई प्रभाव उत्पन्न करता है जो गंदगी को कम करता है। ये अत्यधिक कुशल और सुगठित होते हैं, और अपशिष्ट जल उपचार, खनन और कागज़ निर्माण में विशिष्ट भूमिका निभाते हैं।

हीट एक्सचेंजर्स का महत्व और जोखिम



हीट एक्सचेंजर्सआधुनिक जीवन के लिए मूलभूत हैं। ये आराम प्रदान करते हैं, औद्योगिक उत्पादन को सक्षम बनाते हैं और दक्षता बढ़ाते हैं। हालाँकि, इनके कार्य में अंतर्निहित ज़िम्मेदारियाँ भी शामिल हैं। उचित रखरखाव वाली इकाई दक्षता और सुरक्षा का एक आदर्श उदाहरण है। उपेक्षित इकाई वित्तीय और स्वास्थ्य के लिए एक बड़ा बोझ बन सकती है। किसी भी सिस्टम मालिक के लिए लाभों और जोखिमों, दोनों को समझना आवश्यक है।

ऊर्जा दक्षता और लागत बचत

हीट एक्सचेंजर ऊर्जा संरक्षण में माहिर होते हैं। ये तापीय ऊर्जा को ग्रहण करके उसका पुन: उपयोग करते हैं जो अन्यथा बर्बाद हो जाती। इस प्रक्रिया से ईंधन की खपत और परिचालन लागत में उल्लेखनीय कमी आती है। औद्योगिक परिवेश में, इसका अर्थ है निकास धारा से ऊष्मा प्राप्त करके आने वाले तरल पदार्थ को पहले से गर्म करना। आवासीय परिवेश में, इसका अर्थ है ईंधन की प्रत्येक इकाई से अधिकतम ऊष्मा प्राप्त करना।

आधुनिक हीट एक्सचेंजर वाले उच्च-दक्षता वाले फर्नेस में अपग्रेड करने से अच्छी-खासी बचत होती है। ऊर्जा विभाग की रिपोर्ट के अनुसार, इस अपग्रेड से घर के मालिक हीटिंग बिल में 20% तक की कटौती कर सकते हैं। इसके दीर्घकालिक वित्तीय लाभ और भी ज़्यादा आकर्षक हैं।

ये बचत दर्शाती है कि कैसे एक कुशल ताप एक्सचेंजर साल दर साल कम उपयोगिता बिलों में परिवर्तित हो जाता है।

सुरक्षा में महत्वपूर्ण भूमिका

दक्षता के अलावा, हीट एक्सचेंजर्स अनगिनत अनुप्रयोगों में परिचालन सुरक्षा में भी महत्वपूर्ण भूमिका निभाते हैं। ये स्थिर परिचालन तापमान बनाए रखते हैं, जिससे उपकरणों को ज़्यादा गरम होने और विनाशकारी रूप से खराब होने से बचाया जा सकता है।

·ऑटोमोटिव सिस्टम:कार का रेडिएटर इसका एक आदर्श उदाहरण है। यह इंजन से निकलने वाली अत्यधिक गर्मी को अवशोषित करने के लिए शीतलक का संचार करता है। फिर रेडिएटर इस गर्मी को आसपास की हवा में स्थानांतरित करता है। यह निरंतर चक्र इंजन को ज़्यादा गरम होने से रोकता है, जिससे वाहन की विश्वसनीयता और सुरक्षा सुनिश्चित होती है।

·रासायनिक प्रसंस्करण:ये सुविधाएँ प्रतिक्रिया तापमान को नियंत्रित करने, संक्षारक पदार्थों का प्रबंधन करने और निकास धाराओं से ऊष्मा का पुन: उपयोग करने के लिए ऊष्मा विनिमायकों पर निर्भर करती हैं। यह नियंत्रण प्रक्रिया की स्थिरता बनाए रखने और खतरनाक तापीय अपवाह को रोकने के लिए अत्यंत महत्वपूर्ण है।

·औद्योगिक विनिर्माण:हीट एक्सचेंजर्स हाइड्रोलिक तेल को ठंडा करते हैं, भट्टी के तापमान को नियंत्रित करते हैं, और इंजेक्शन मोल्डिंग जैसी प्रक्रियाओं में सटीक ताप चक्रों को बनाए रखते हैं। यह मशीनरी की सुरक्षा करता है, उत्पाद की गुणवत्ता सुनिश्चित करता है, और एक सुरक्षित कार्य वातावरण बनाता है।

प्रत्येक मामले में, ताप एक्सचेंजर एक मूक संरक्षक के रूप में कार्य करता है, जो प्रणालियों को सुचारू और सुरक्षित रूप से चलाने के लिए तापीय ऊर्जा का प्रबंधन करता है।

क्षतिग्रस्त हीट एक्सचेंजर के संकेत

हीट एक्सचेंजर अक्सर पूरी तरह से खराब होने से पहले चेतावनी के संकेत देता है। इन संकेतों को पहचानना किसी भी खतरनाक स्थिति से बचने की कुंजी है। घर के मालिकों और सुविधा प्रबंधकों को अपने सिस्टम के संचालन में किसी भी बदलाव के प्रति सतर्क रहना चाहिए।

श्रव्य सुराग 👂अजीबोगरीब आवाज़ें अक्सर धातु के तनाव का संकेत देती हैं। सिस्टम के चालू और बंद होने पर, किसी टूटे हुए पुर्जे के फैलने और सिकुड़ने से अलग-अलग आवाज़ें निकल सकती हैं।

·खड़खड़ाहट की आवाजें:ऐसा तब हो सकता है जब पाइपों के दहन कक्ष से जुड़ने वाले स्थान पर दरार उत्पन्न हो जाए, जिससे कोई भाग ढीला हो जाए।

·पॉपिंग या बैंगिंग ध्वनियाँ:तेज़ धमाकों से यह संकेत मिल सकता है कि एक्सचेंजर की धातु की दीवारें फ्रैक्चर के कारण मुड़ रही हैं। ये आवाज़ें अक्सर समय के साथ और भी बदतर हो जाती हैं।

दृश्य संकेतक 👀एक दृश्य निरीक्षण से भौतिक क्षति का पता चल सकता है। अपनी भट्टी या बॉयलर के पास निम्नलिखित संकेतों पर ध्यान दें:

·यूनिट की सतह पर दिखाई देने वाली दरारें या फ्रैक्चर।

·अत्यधिक जंग या क्षरण, जो धातु को कमजोर कर देता है।

·बर्नर के चारों ओर कालिख या काला कार्बन जमा होना, जो अपूर्ण दहन का संकेत देता है।

·यूनिट के चारों ओर फर्श पर पानी जमा होना।

परिचालन परिवर्तन 🔥भट्ठी की लौ का व्यवहार एक महत्वपूर्ण निदान उपकरण है।

एक स्वस्थ गैस भट्टी से स्थिर, नीली लौ निकलनी चाहिए। रंग या व्यवहार में बदलाव एक बड़ा ख़तरा है। पीली या टिमटिमाती लौ दर्शाती है कि दहन प्रक्रिया असंतुलित है, जो किसी दरार के कारण कक्ष में अतिरिक्त हवा के आने के कारण हो सकती है।

टूटी हुई इकाई के खतरे

हीट एक्सचेंजर में दरार एक साधारण यांत्रिक समस्या से कहीं अधिक है; यह एक गंभीर सुरक्षा खतरा है। इस उपकरण का मुख्य कार्य साँस लेने योग्य हवा को विषाक्त दहन गैसों से अलग रखना है। दरार इस अवरोध को नष्ट कर देती है। इस खराबी के कारण कार्बन मोनोऑक्साइड (CO), सल्फर डाइऑक्साइड और नाइट्रस ऑक्साइड जैसे हानिकारक उपोत्पाद सीलबंद दहन कक्ष से रिसकर आपके घर या प्रतिष्ठान में प्रवाहित होने वाली हवा में मिल जाते हैं।

कार्बन मोनोऑक्साइड एक गंधहीन, रंगहीन और स्वादहीन गैस है जो बेहद ज़हरीली होती है। इसके संपर्क में आने से गंभीर स्वास्थ्य परिणाम हो सकते हैं, और हीट एक्सचेंजर की खराबी का मतलब समझना बेहद ज़रूरी है। शिशुओं, बुजुर्गों और हृदय रोग से पीड़ित लोगों जैसे कमज़ोर व्यक्तियों को इससे और भी ज़्यादा ख़तरा होता है।

CO विषाक्तता के अलावा, ये रिसाव घर के अंदर की वायु की गुणवत्ता को भी खराब करते हैं, तथा प्रदूषकों का संचार करते हैं, जिससे एलर्जी, अस्थमा और अन्य श्वसन संबंधी समस्याएं उत्पन्न हो सकती हैं।

पेशेवर रखरखाव की आवश्यकता

हीट एक्सचेंजर्स लंबे समय तक चलने के लिए बनाए जाते हैं, और कई निर्माता 20 साल या यहाँ तक कि आजीवन वारंटी भी देते हैं। हालाँकि, उनका जीवनकाल काफी हद तक उचित देखभाल पर निर्भर करता है। खराब इंस्टॉलेशन, नमी से होने वाला क्षरण, या एयर फ़िल्टर में लापरवाही जैसे कारक यूनिट को समय से पहले, अक्सर 15 साल के भीतर, खराब कर सकते हैं।

चूँकि जोखिम बहुत ज़्यादा हैं, इसलिए पेशेवर निरीक्षण ज़रूरी नहीं है। एक प्रशिक्षित तकनीशियन कई विस्तृत जाँचें करता है जो एक साधारण दृश्य स्कैन से कहीं आगे तक जाती हैं।

1. दृश्य और आंतरिक परीक्षा:एक तकनीशियन बाहरी दीवारों में जंग और दरारों का निरीक्षण करता है तथा बोरस्कोप जैसे उपकरणों का उपयोग करके आंतरिक दीवारों में धातु की थकान की जांच करता है।

2. परिचालन जांच:जब ब्लोअर चालू होता है तो वे बर्नर की लौ पर रंग परिवर्तन या रोलआउट की निगरानी करते हैं।

3. दहन विश्लेषण:विशेष उपकरणों का उपयोग करते हुए, वे पूर्ण और सुरक्षित दहन सुनिश्चित करने के लिए चिमनी में कार्बन मोनोऑक्साइड जैसे गैस के स्तर को मापते हैं।

4.सुरक्षा स्विच निरीक्षण:वे उच्च-सीमा स्विच सहित सभी सुरक्षा नियंत्रणों का परीक्षण करते हैं, ताकि यह सुनिश्चित किया जा सके कि वे सही ढंग से काम कर रहे हैं और आपात स्थिति में सिस्टम को बंद कर देंगे।

5.सिस्टम-वाइड समीक्षा:निरीक्षण में वायु फिल्टर, संघनित निकास लाइनों और वेंटिलेशन प्रणालियों की रुकावटों या टूट-फूट की जांच करना शामिल है।

नियमित, पेशेवर रखरखाव ही यह सुनिश्चित करने का एकमात्र तरीका है कि हीट एक्सचेंजर कुशलतापूर्वक, सुरक्षित रूप से और अपने पूरे इच्छित जीवनकाल तक संचालित हो।

अनगिनत प्रणालियों में कुशल ताप प्रबंधन के लिए हीट एक्सचेंजर एक महत्वपूर्ण घटक है। इसका उचित कार्य महत्वपूर्ण ऊर्जा बचत प्रदान करता है और सबसे महत्वपूर्ण बात, कार्बन मोनोऑक्साइड जैसे खतरनाक उप-उत्पादों से सुरक्षा प्रदान करता है।

नियमित पेशेवर रखरखाव अनिवार्य है। यह खतरनाक खराबी को रोकता है और सिस्टम की दीर्घायु और सुरक्षित संचालन सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न

हीट एक्सचेंजर का मुख्य कार्य क्या है?

एउष्मा का आदान प्रदान करने वालादो माध्यमों के बीच ऊष्मीय ऊर्जा का स्थानांतरण। यह माध्यमों को आपस में मिले बिना यह स्थानांतरण करता है, जिससे कुशल और सुरक्षित तापन या शीतलन प्रक्रिया सुनिश्चित होती है।

एक सामान्य भट्ठी ताप एक्सचेंजर कितने समय तक चलता है?

उचित देखभाल के साथ एक फर्नेस हीट एक्सचेंजर 20 साल से ज़्यादा चल सकता है। जंग या परिचालन संबंधी तनाव जैसी समस्याओं से समय से पहले खराब होने से बचने के लिए नियमित पेशेवर रखरखाव ज़रूरी है।

टूटा हुआ हीट एक्सचेंजर खतरनाक क्यों है?

दरार के कारण कार्बन मोनोऑक्साइड जैसी ज़हरीली दहन गैसें साँस लेने लायक हवा में रिसने लगती हैं। यह प्रदूषण गंभीर स्वास्थ्य ख़तरा पैदा करता है और घर के अंदर की हवा की गुणवत्ता को प्रभावित करता है।
