3D प्रिंटिंग कैसे हीट एक्सचेंजर निर्माण में क्रांति ला रही है

कोर इनोवेशन: 3D प्रिंटिंग कैसे पारंपरिक सीमाओं को तोड़ती है

एडिटिव मैन्युफैक्चरिंग, तापीय प्रबंधन समाधान बनाने के तरीके को मौलिक रूप से बदल देती है। यह लंबे समय से चली आ रही बाधाओं को दूर करती है, जिससे इंजीनियरों को पुरानी उत्पादन विधियों की तुलना में दक्षता और विश्वसनीयता को प्राथमिकता देने में मदद मिलती है। यह बदलाव दो परिवर्तनकारी नवाचारों को जन्म देता है।

विनिर्माण क्षमता के लिए नहीं, बल्कि प्रदर्शन के लिए डिज़ाइन करना

ब्रेज़िंग, वेल्डिंग और कास्टिंग जैसी पारंपरिक निर्माण विधियाँ सख्त ज्यामितीय सीमाएँ लगाती हैं। डिज़ाइनर ऐतिहासिक रूप से ऊष्मा विनिमायकों का निर्माण मशीनों द्वारा उत्पादित ऊर्जा के आधार पर करते थे, न कि तापीय रूप से इष्टतम ऊर्जा के आधार पर। 3D प्रिंटिंग इंजीनियरों को इन सीमाओं से मुक्त करती है। अब वे सीधे प्रदर्शन के लिए डिज़ाइन कर सकते हैं।

यह स्वतंत्रता अत्यंत जटिल आंतरिक ज्यामिति के निर्माण की अनुमति देती है। इंजीनियर ट्रिपली पीरियोडिक मिनिमल सरफेस (टीपीएमएस) संरचनाओं जैसी उन्नत आकृतियों का उपयोग करते हैं। जाइरॉइड टीपीएमएस का एक प्रमुख उदाहरण है। ये संरचनाएँ कई प्रमुख लाभ प्रदान करती हैं:

·वे एक आयतन को दो अलग-अलग, निरंतर डोमेन में विभाजित करते हैं, जो विभिन्न द्रव प्रवाहों के प्रबंधन के लिए उपयुक्त है।

·इनमें सतह-क्षेत्र-से-आयतन अनुपात बहुत अधिक होता है, जो संवहनीय ऊष्मा स्थानांतरण को अधिकतम करता है।

·वे मुद्रण प्रक्रिया के दौरान स्वयं-सहायक होते हैं, जिससे प्रवाह में बाधा उत्पन्न करने वाले आंतरिक समर्थन की आवश्यकता समाप्त हो जाती है।

·वे अर्ध-समदैशिक संरचनात्मक गुण प्रदर्शित करते हैं, जिससे वे अविश्वसनीय रूप से मजबूत होते हैं और किसी भी दिशा से उच्च दबाव के प्रति प्रतिरोधी होते हैं।

परिणाम आश्चर्यजनक हैं। अध्ययनों से पता चलता है कि जाइरॉइड संरचनाएँ साधारण ट्यूब मॉडल की तुलना में 112% अधिक न्यूसेल्ट संख्या (ऊष्मा स्थानांतरण का एक माप) प्राप्त करती हैं। प्रयोगों में, वे पारंपरिक डिज़ाइनों की तुलना में ऊष्मा स्थानांतरण प्रदर्शन में 55% की वृद्धि प्रदर्शित करते हैं, जबकि उनका आकार उनके आकार का केवल एक अंश होता है।

विशिष्ट सॉफ़्टवेयर इन जटिल डिज़ाइनों को संभव बनाते हैं। nTop जैसे इंजीनियरिंग प्लेटफ़ॉर्म डिज़ाइनरों को इन जटिल ज्यामितियों को बनाने और नियंत्रित करने के लिए उपकरण प्रदान करते हैं।

अखंड, रिसाव-रोधी इकाइयाँ बनाना

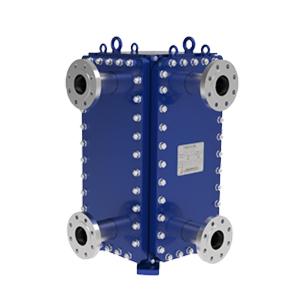

एक पारंपरिकउष्मा का आदान प्रदान करने वालायह कई अलग-अलग भागों का एक संयोजन है। ट्यूब, फिन, हेडर और शेल सभी वेल्डिंग, ब्रेज़िंग या बोल्टिंग द्वारा एक साथ जुड़े होते हैं। प्रत्येक जोड़, सीम और गैस्केट विफलता का एक संभावित बिंदु है। हीट एक्सचेंजर्स के पारंपरिक निर्माण में अंतर्निहित जोखिम होते हैं।

इन संयोजनों में रिसाव के सामान्य कारणों में शामिल हैं:

·गैसकेट विफलता:गलत सामग्री का चयन संक्षारण या क्षरण का कारण बनता है।

·तापीय तनाव:विभिन्न धातु भाग अलग-अलग दर से फैलते और सिकुड़ते हैं, जिसके कारण फ्लैंज विकृत हो जाते हैं और जोड़ों में दरारें पड़ जाती हैं।

·हार्डवेयर समस्याएँ:कंपन और दबाव के कारण बोल्ट समय के साथ ढीले हो सकते हैं, जिससे गैस्केट संपीड़न कम हो जाता है।

·उत्पादन का दोष:ट्यूब झुकने जैसी प्रक्रियाओं से उत्पन्न अवशिष्ट तनाव समय के साथ तनाव संक्षारण दरार का कारण बन सकता है।

3डी प्रिंटिंग पूरे हीट एक्सचेंजर को एक एकल, सतत टुकड़े के रूप में बनाकर इस समस्या का समाधान करती है। यह अखंड निर्माण विफलता के प्राथमिक कारणों को समाप्त कर देता है।

तापीय दबाव में दरार पड़ने वाली कोई जोड़ नहीं है। जंग लगने या टूटने वाले कोई जोड़ नहीं हैं। पूरा घटक उच्च-श्रेणी की धातु का एक एकल, अखंड टुकड़ा है, जो इसे स्वाभाविक रूप से अधिक मज़बूत बनाता है।

यह पुर्जों का संयोजन विश्वसनीयता में उल्लेखनीय सुधार लाता है और पूरे सिस्टम को सरल बनाता है। बहु-भागीय संयोजन की तुलना में एकल-भाग इकाई का बेहतर स्थायित्व, ऊष्मा विनिमायकों के योगात्मक विनिर्माण का एक प्रमुख लाभ है।

रिसाव-प्रवण जोड़ों को हटाकर, 3डी-मुद्रित हीट एक्सचेंजर रखरखाव की आवश्यकताओं को कम करता है, डाउनटाइम को न्यूनतम करता है, और घटक के परिचालन जीवन को बढ़ाता है।

हीट एक्सचेंजर्स के एडिटिव मैन्युफैक्चरिंग से ठोस प्रदर्शन लाभ

एडिटिव मैन्युफैक्चरिंग की ओर रुख करने से हीट एक्सचेंजर के प्रदर्शन में ठोस और मापनीय सुधार देखने को मिलते हैं। पारंपरिक निर्माण की सीमाओं से आगे बढ़कर, इंजीनियर दक्षता, सघनता और हाइड्रोलिक प्रदर्शन के नए स्तर हासिल कर पाते हैं। ये लाभ केवल सैद्धांतिक नहीं हैं; ये कठोर परीक्षणों और वास्तविक दुनिया में अनुप्रयोगों के माध्यम से सिद्ध होते हैं।

तापीय दक्षता को बढ़ावा देना

हीट एक्सचेंजर का प्राथमिक लक्ष्य तापीय ऊर्जा का प्रभावी स्थानांतरण है। 3D प्रिंटिंग इस मुख्य कार्य को सीधे तौर पर बढ़ाती है। यह तकनीक जटिल आंतरिक संरचनाओं, जैसे ट्रिपली पीरियोडिक मिनिमल सरफेस (TPMS) के निर्माण को संभव बनाती है, जो सतह-क्षेत्रफल-से-आयतन अनुपात में नाटकीय रूप से वृद्धि करती हैं। यह बढ़ा हुआ क्षेत्रफल ऊष्मा को एक तरल पदार्थ से दूसरे तरल पदार्थ में स्थानांतरित करने के लिए अधिक अवसर प्रदान करता है।

उदाहरण के लिए, एक सूक्ष्म-वास्तुशिल्पित जाइरॉइड जाली ताप विनिमायक का सतह-से-आयतन अनुपात 670 m²/m³ हो सकता है। इस सघन आंतरिक संरचना के कारण, अत्यधिक कुशल पारंपरिक डिज़ाइन की तुलना में, विनिमायक की प्रभावशीलता में 55% की वृद्धि हुई।

प्रदर्शन में यह वृद्धि विभिन्न अध्ययनों में एक समान है।

·टीपीएमएस-आधारित संरचनाओं ने दिखाया है63% सुधारपारंपरिक डिजाइनों की तुलना में समग्र ताप हस्तांतरण गुणांक में।

·समान पम्पिंग शक्ति पर, एक जाइरोइड टीपीएमएस डिज़ाइन ने नुसेल्ट संख्या (संवहनी ऊष्मा स्थानांतरण का एक प्रत्यक्ष माप) में सुधार किया13%एक मानक सीधी ट्यूब पर.

मुद्रण प्रक्रिया में छोटी-छोटी बारीकियों को भी ऊष्मा स्थानांतरण को अधिकतम करने के लिए परिष्कृत किया जा सकता है। मुद्रित भाग को रेतने जैसी पोस्ट-प्रोसेसिंग तकनीकें, द्रव प्रवाह के लिए एक चिकनी सतह बनाकर प्रदर्शन को और बेहतर बना सकती हैं।

आकार और वजन कम करना

उच्च तापीय दक्षता का एक सीधा परिणाम घटक के आकार और भार को नाटकीय रूप से कम करने की क्षमता है। चूँकि एक 3D-मुद्रित ताप विनिमायक कम आयतन में अधिक ऊष्मा स्थानांतरित कर सकता है, इसलिए यह एक बहुत बड़े, भारी पारंपरिक उपकरण के समान प्रदर्शन प्राप्त कर सकता है। यह लाभ, जिसे अक्सर SWaP (आकार, भार और शक्ति) में सुधार कहा जाता है, एयरोस्पेस और उच्च-प्रदर्शन ऑटोमोटिव जैसे उद्योगों में महत्वपूर्ण है।

यह कमी इसलिए संभव है क्योंकि डिज़ाइनर अब पारंपरिक संयोजन की सीमाओं से मुक्त हैं। वे जगह के हर घन मिलीमीटर का पूरी क्षमता से उपयोग कर सकते हैं। परिणामस्वरूप, एक ऐसा घटक बनता है जो न केवल छोटा होता है, बल्कि कम सामग्री उपयोग के कारण अधिक कुशल और लागत प्रभावी भी होता है।

दबाव में गिरावट को न्यूनतम करना

एक प्रभावी ऊष्मा विनिमायक को न केवल ऊष्मा का अच्छा संचरण करना चाहिए, बल्कि तरल पदार्थ को न्यूनतम प्रतिरोध के साथ अपने से गुजरने देना चाहिए। इस प्रतिरोध, जिसे दाब-अंतराल कहते हैं, को दूर करने के लिए ऊर्जा की आवश्यकता होती है, जो आमतौर पर पम्पिंग शक्ति के रूप में होती है। उच्च दाब-अंतराल समग्र प्रणाली की दक्षता को कम करके अच्छे तापीय प्रदर्शन के लाभों को नकार सकता है।

3डी प्रिंटिंग इंजीनियरों को सुचारू, कुशल द्रव प्रवाह के लिए डिजाइन करने हेतु शक्तिशाली उपकरण प्रदान करती है।

1. कम्प्यूटेशनल द्रव गतिकी (सीएफडी):इंजीनियर डिज़ाइनों का डिजिटल परीक्षण और परिशोधन करने के लिए CFD सिमुलेशन का उपयोग करते हैं। वे जटिल चैनलों में तरल पदार्थ के प्रवाह का मॉडल बना सकते हैं, जिससे वे ऐसी ज्यामिति चुन सकते हैं जो दबाव में गिरावट को कम रखते हुए ऊष्मा स्थानांतरण को अधिकतम करती हैं।

2. टोपोलॉजी अनुकूलन:यह उन्नत सॉफ़्टवेयर, प्रदर्शन लक्ष्यों के एक समूह के आधार पर, सबसे कुशल संरचना तैयार करने के लिए एल्गोरिदम का उपयोग करता है। यह ऐसे जैविक, सुव्यवस्थित प्रवाह पथ बनाता है जिनकी कल्पना एक मानव डिज़ाइनर भी नहीं कर सकता, और एक्सचेंजर के माध्यम से तरल पदार्थ को सुचारू रूप से प्रवाहित करता है।

3. एआई-संचालित अनुकूलन:बहु-उद्देश्यीय बायेसियन अनुकूलन (MOBO) जैसे आधुनिक दृष्टिकोण प्रतिस्पर्धी लक्ष्यों को संतुलित करने के लिए कृत्रिम बुद्धिमत्ता का उपयोग करते हैं। एक AI एक साथ दर्जनों ज्यामितीय मापदंडों को अनुकूलित करके ऐसा डिज़ाइन तैयार कर सकता है जो उच्च तापीय दक्षता और कम दाब गिरावट का सर्वोत्तम संभव संयोजन प्रदान करता हो।

 सफलता की कहानी:एक एआई-अनुकूलित हीट एक्सचेंजर ने लगभग हासिल कियाप्रति इकाई आयतन 35% अधिक ऊष्मा स्थानांतरणजबकि पारंपरिक समकक्षों की तुलना में दबाव में गिरावट कम रहती है। यह दर्शाता है कि उन्नत डिज़ाइन स्वतंत्रता कैसेहीट एक्सचेंजर्स का निर्माणइससे बेहतर, समग्र प्रदर्शन प्राप्त होता है।

प्रमुख 3D प्रिंटिंग प्रौद्योगिकियां और सामग्रियां

उच्च-प्रदर्शन वाले हीट एक्सचेंजर्स बनाने के लिए सही तकनीक और सामग्री का चयन अत्यंत महत्वपूर्ण है। विशिष्ट मुद्रण प्रक्रियाएँ उन्नत धातुओं के उपयोग को संभव बनाती हैं, जिनमें से प्रत्येक विभिन्न तापीय प्रबंधन चुनौतियों के लिए अद्वितीय लाभ प्रदान करती है।

प्रमुख प्रक्रियाएँ: चयनात्मक लेजर गलन (एसएलएम) और प्रत्यक्ष ऊर्जा निक्षेपण (डीईडी)

चयनात्मक लेज़र गलन (SLM) जटिल धातु भागों के निर्माण के लिए सबसे आम योगात्मक विधि है। इस प्रक्रिया में उच्च-शक्ति वाले लेज़र का उपयोग करके महीन धातु पाउडर की परतों को पिघलाकर संलयित किया जाता है, जिससे एक 3D मॉडल से एक ठोस घटक का निर्माण होता है। जटिल ताप विनिमायक ज्यामिति के लिए SLM को कई कारणों से प्राथमिकता दी जाती है:

·यह एक ही चरण में जटिल, जाल-आकार के भागों का उत्पादन करता है।

·यह बहु-चरणीय असेंबली को समाप्त करके उत्पादन समय को कम करता है।

·यह सामग्री की बर्बादी को कम करके लागत कम करता है।

·यह उच्च परिशुद्धता के साथ अनुकूलित मुक्त आकार का निर्माण करता है।

प्रत्यक्ष ऊर्जा निक्षेपण (DED) एक अन्य प्रमुख प्रक्रिया है, जिसका उपयोग अक्सर पुर्जों की मरम्मत या मौजूदा घटकों में सामग्री जोड़ने के लिए किया जाता है। हालाँकि, SLM की सूक्ष्म, विस्तृत आंतरिक संरचनाएँ बनाने की क्षमता इसे नए ताप विनिमायक डिज़ाइनों के लिए प्रमुख विकल्प बनाती है।

उन्नत सामग्री: एल्युमीनियम से लेकर सुपरअलॉय तक

सामग्री का चयन सीधे तौर पर हीट एक्सचेंजर के प्रदर्शन, वज़न और टिकाऊपन को प्रभावित करता है। एडिटिव मैन्युफैक्चरिंग हल्के मिश्र धातुओं से लेकर मज़बूत सुपर मिश्र धातुओं तक, कई तरह की धातुओं का समर्थन करती है। हीट एक्सचेंजर्स के आधुनिक निर्माण में यह लचीलापन बेहद ज़रूरी है।

एल्यूमीनियम मिश्र धातुएं अपने उत्कृष्ट भार संतुलन, तापीय चालकता और संक्षारण प्रतिरोध के कारण लोकप्रिय विकल्प हैं।

चरम वातावरण के लिए, इंजीनियर इनकोनेल 718 और 625 जैसे निकल-आधारित सुपरलॉय का उपयोग करते हैं। ये सामग्रियां प्रदान करती हैं:

·उच्च तापमान पर असाधारण शक्ति.

·संक्षारण और दबाव के प्रति उत्कृष्ट प्रतिरोध।

· मांग वाले अनुप्रयोगों के लिए उच्च संरचनात्मक स्थिरता।

तांबे जैसी सामग्रियों पर शोध लगातार आगे बढ़ रहा है, जिनकी उच्च तापीय चालकता अब नई नीली-प्रकाश लेज़र प्रणालियों के माध्यम से सुलभ है। सिरेमिक मैट्रिक्स कंपोजिट्स की बढ़ी हुई तापीय स्थिरता के लिए भी शोध किया जा रहा है।

वास्तविक दुनिया पर प्रभाव: जहाँ 3D प्रिंटिंग उत्कृष्ट है



एडिटिव मैन्युफैक्चरिंग पहले से ही कई उच्च-दांव वाले उद्योगों में परिवर्तनकारी परिणाम दे रही है। इन क्षेत्रों के इंजीनियर महत्वपूर्ण तापीय प्रबंधन चुनौतियों को हल करने के लिए 3D प्रिंटिंग का लाभ उठा रहे हैं, और ऐसे घटक बना रहे हैं जिनका निर्माण पहले असंभव था।

एयरोस्पेस और रक्षा

एयरोस्पेस और रक्षा क्षेत्र हल्के, विश्वसनीय और उच्च-प्रदर्शन वाले घटकों की मांग करते हैं। 3D प्रिंटिंग इन आवश्यकताओं को पूरा करती हैकॉम्पैक्ट हीट एक्सचेंजर्सबेहतर तापीय दक्षता के साथ। यह तकनीक अगली पीढ़ी के विमानों और अंतरिक्ष यान के लिए महत्वपूर्ण है।

·एयरबस ज़ीरो कार्यक्रम:कॉनफ्लक्स टेक्नोलॉजी ने एयरबस के हाइड्रोजन-इलेक्ट्रिक प्रोपल्शन सिस्टम के लिए एक 3डी-प्रिंटेड हीट एक्सचेंजर बनाया है। यह घटक मेगावाट-श्रेणी के ईंधन सेलों से निकलने वाली ऊष्मा का प्रबंधन करता है, जिससे शून्य-उत्सर्जन उड़ान की दिशा में प्रगति संभव हो पाती है।

·नासा का मोक्सी उपकरण:पर्सिवियरेंस मार्स रोवर के लिए एक निकेल-मिश्र धातु हीट एक्सचेंजर को एक ही टुकड़े में मुद्रित किया गया था। इस अखंड डिज़ाइन ने वेल्डिंग की आवश्यकता को समाप्त कर दिया, जिससे मिशन-महत्वपूर्ण उपकरण की विश्वसनीयता में सुधार हुआ।

उच्च-प्रदर्शन ऑटोमोटिव

फ़ॉर्मूला 1 सहित मोटरस्पोर्ट्स, प्रतिस्पर्धा में बढ़त हासिल करने के लिए 3D प्रिंटिंग पर निर्भर करते हैं। टीमें एडिटिव मैन्युफैक्चरिंग का इस्तेमाल करके अत्यधिक अनुकूलित कूलिंग सिस्टम बनाती हैं जो वाहनों के प्रदर्शन और पैकेजिंग को बेहतर बनाते हैं। PWR एडवांस्ड कूलिंग टेक्नोलॉजी, FIA द्वारा अनुमोदित एक विशेष एल्यूमीनियम मिश्र धातु का उपयोग करके F1 कारों के लिए हीट एक्सचेंजर्स बनाती है। फ़ॉर्मूला स्टूडेंट रेसिंग टीम ई-स्टॉल भी अपनी इलेक्ट्रिक रेसकार के प्रदर्शन को बेहतर बनाने के लिए 3D-प्रिंटेड एल्यूमीनियम कूलर का इस्तेमाल करती है। ये डिज़ाइन महत्वपूर्ण लाभ प्रदान करते हैं:

·तेज़ इंजन कूलिंग:200 माइक्रोन जितनी पतली दीवारें एक विशाल आंतरिक सतह क्षेत्र बनाती हैं, जिससे गर्मी निष्कासन में सुधार होता है।

·वजन कम होना:जटिल, एकीकृत डिजाइन छोटे, हल्के पैकेज में बेहतर प्रदर्शन प्राप्त करते हैं।

उन्नत इलेक्ट्रॉनिक्स और डेटा केंद्र

आधुनिक इलेक्ट्रॉनिक्स और डेटा केंद्र अत्यधिक गर्मी उत्पन्न करते हैं, जिसके लिए उन्नत शीतलन समाधानों की आवश्यकता होती है। 3D प्रिंटिंग भारी वायु शीतलन से कॉम्पैक्ट, कुशल तरल शीतलन में बदलाव को सक्षम बनाती है।

धातु 3D प्रिंटिंग, विद्युत इलेक्ट्रॉनिक प्रणालियों के लिए द्रव गतिकी अनुप्रयोगों में अभूतपूर्व सुधार लाती है। यह प्रणाली की दक्षता में सुधार, स्थान उपयोग को अनुकूलित करने और पुर्जों के भार को कम करने में मदद करती है।

EOS और CoolestDC ने मिलकर टिकाऊ डेटा केंद्रों के लिए रिसाव-मुक्त, यूनिबॉडी कोल्ड प्लेट्स बनाईं, जिससे निर्माण लागत 50% से ज़्यादा कम हो गई। इसी तरह, एक जनरेटिव डिज़ाइन वाले कॉपर CPU कूलर ने 55% कम तापीय प्रतिरोध हासिल किया, जो उच्च-प्रदर्शन वाले घटकों को ठंडा करने की इस तकनीक की क्षमता को दर्शाता है।

3D प्रिंटिंग डिज़ाइन को विनिर्माण सीमाओं से हटाकर प्रदर्शन लक्ष्यों की ओर ले जाती है। यह दक्षता और विश्वसनीयता के नए आयाम खोलती है। यह तकनीक सघन, समेकित घटकों को संभव बनाती है। हालाँकि, व्यापक रूप से अपनाने से पहले अभी भी चुनौतियाँ हैं।

·इंजीनियर नये तरीकों के प्रति रूढ़िवादी हो सकते हैं।

·आंतरिक पाउडर को हटाना कठिन और समय लेने वाला है।

·पारंपरिक तरीके अक्सर सस्ते होते हैं और उनका विस्तार आसान होता है।

जैसे-जैसे प्रौद्योगिकी परिपक्व होगी, 3डी प्रिंटिंग उच्च प्रदर्शन वाले तापीय प्रबंधन के लिए एक मानक बन जाएगी।

अक्सर पूछे जाने वाले प्रश्न

3डी प्रिंटिंग हीट एक्सचेंजर्स के मुख्य लाभ क्या हैं?

एडिटिव मैन्युफैक्चरिंग से कई महत्वपूर्ण लाभ प्राप्त होते हैं।

·यह जटिल आंतरिक ज्यामिति के साथ तापीय दक्षता को बढ़ाता है।

·यह घटक के आकार और वजन को काफी कम कर देता है।

·यह अखंड इकाइयाँ बनाता है, तथा रिसाव बिंदुओं को समाप्त करता है।

3D-मुद्रित हीट एक्सचेंजर्स के लिए कौन सी सामग्री सर्वोत्तम है?

इंजीनियर अनुप्रयोग की ज़रूरतों के आधार पर सामग्री का चयन करते हैं। एल्युमीनियम मिश्रधातुएँ अच्छा प्रदर्शन और कम वज़न प्रदान करती हैं। इनकोनेल जैसी निकल सुपरमिश्रधातुएँ अत्यधिक गर्मी और दबाव वाले वातावरण में उत्कृष्ट प्रदर्शन करती हैं।

क्या 3D प्रिंटिंग पारंपरिक तरीकों से अधिक महंगी है?

शुरुआती लागत ज़्यादा हो सकती है। हालाँकि, इस प्रक्रिया से सामग्री की बर्बादी और असेंबली श्रम की बचत होती है। यह बेहतर प्रदर्शन और विश्वसनीयता के ज़रिए दीर्घकालिक लाभ प्रदान करता है।
