प्लेट हीट एक्सचेंजर्स अपशिष्ट ऊष्मा को उपयोगी ऊर्जा में कैसे परिवर्तित करते हैं

प्लेट हीट एक्सचेंजर: डिज़ाइन और कार्य सिद्धांत

एप्लेट हीट एक्सचेंजरयह गर्म प्रक्रिया प्रवाह से ऊष्मीय ऊर्जा को ठंडे प्रवाह में स्थानांतरित करके अपशिष्ट ऊष्मा को पुनः प्राप्त करता है। यह स्थानांतरण सुविधाओं को उस ऊर्जा का उपयोग करने की अनुमति देता है जो अन्यथा अप्रयुक्त रह जाती। परिणामस्वरूप, कंपनियाँ ऊर्जा हानि को कम करती हैं, लागत कम करती हैं, और पर्यावरण के अनुकूल संचालन को बढ़ावा देती हैं।

कुशल ताप पुनर्प्राप्ति से महत्वपूर्ण परिचालन बचत होती है।

मूल संरचना और कार्य

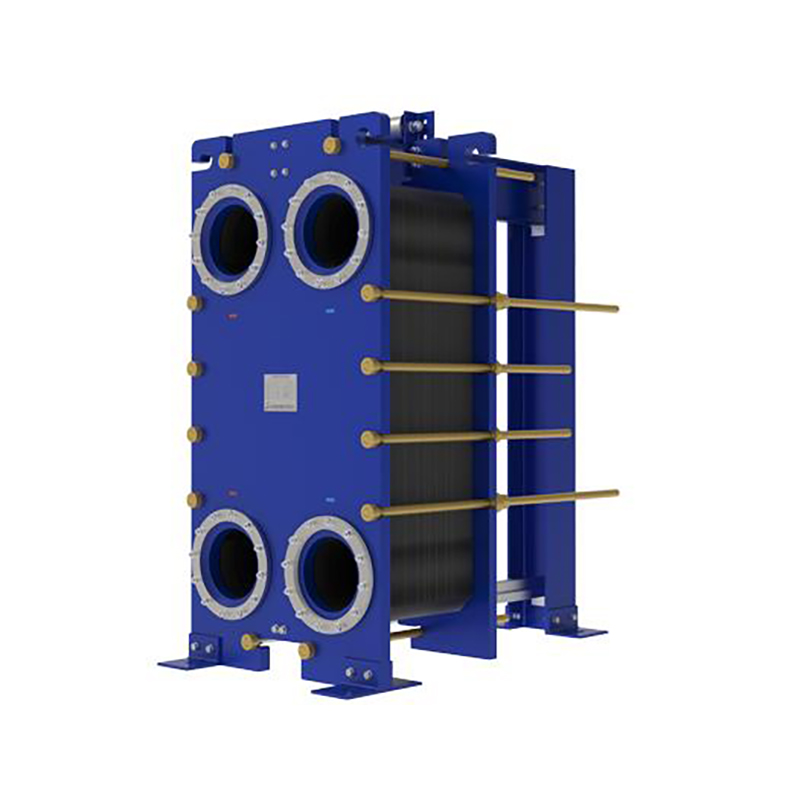

एप्लेट हीट एक्सचेंजरदो तरल पदार्थों के बीच ऊष्मा का स्थानांतरण करने के लिए पतली, नालीदार धातु की प्लेटों की एक श्रृंखला का उपयोग किया जाता है। प्रत्येक प्लेट एक संकरी नली बनाती है जिससे तरल पदार्थ दोनों ओर प्रवाहित हो सकते हैं। ये प्लेटें एक साथ खड़ी होकर एक सघन इकाई बनाती हैं। गैस्केट या सील तरल पदार्थों को अलग रखते हैं और एक्सचेंजर के माध्यम से उनके मार्ग को निर्देशित करते हैं।

यह डिज़ाइन सतह क्षेत्र को अधिकतम करता है, जिससे ऊष्मा स्थानांतरण दक्षता में सुधार होता है। तरल पदार्थ विपरीत दिशाओं में प्रवाहित होते हैं, इस व्यवस्था को प्रतिप्रवाह कहते हैं। यह व्यवस्था प्लेट ऊष्मा विनिमायक को अपशिष्ट प्रवाह से अधिक ऊर्जा प्राप्त करने में मदद करती है।

औद्योगिक अनुप्रयोगों में संचालन

उद्योग कई प्रक्रियाओं के लिए प्लेट हीट एक्सचेंजर्स पर निर्भर करते हैं। रासायनिक संयंत्र गर्म प्रक्रिया धाराओं से ऊष्मा प्राप्त करने के लिए इनका उपयोग करते हैं। खाद्य और पेय पदार्थ कारखाने तरल पदार्थों को पाश्चुरीकृत करने और ऊर्जा पुनः प्राप्त करने के लिए इन पर निर्भर करते हैं। बिजली संयंत्र अक्सर इन एक्सचेंजर्स को स्थापित करते हैंठंडी मशीनरीऔर अपशिष्ट ऊष्मा का पुनः उपयोग करें।

एक विशिष्ट प्रक्रिया में दो अलग-अलग द्रव परिपथों का उपयोग होता है। गर्म द्रव एक्सचेंजर से गुजरते समय ऊर्जा मुक्त करता है। ठंडा द्रव इस ऊर्जा को अवशोषित करके अपना तापमान बढ़ाता है। इस प्रक्रिया से ईंधन की खपत कम होती है और उत्सर्जन कम होता है।

इंजीनियर प्लेट हीट एक्सचेंजर्स को उनके लचीलेपन, आसान रखरखाव और उच्च दक्षता के लिए महत्व देते हैं। ये विशेषताएँ उन्हें आधुनिक औद्योगिक प्रणालियों में एक पसंदीदा विकल्प बनाती हैं।

प्लेट हीट एक्सचेंजर: अपशिष्ट ऊष्मा को संग्रहित करना और लाभ प्रदान करना

ऊष्मा पुनर्प्राप्ति और स्थानांतरण की क्रियाविधि

प्लेट हीट एक्सचेंजर पतली धातु की प्लेटों के विपरीत दिशाओं में दो तरल पदार्थों को प्रवाहित करके अपशिष्ट ऊष्मा को ग्रहण करता है। गर्म तरल पदार्थ चैनलों से गुजरते समय ऊर्जा मुक्त करता है। ठंडा तरल पदार्थ दूसरी ओर इस ऊर्जा को अवशोषित करता है। बड़े सतह क्षेत्र के साथ यह सीधा संपर्क स्थानांतरण प्रक्रिया को तेज़ करता है।

इंजीनियर प्लेटों को विशेष पैटर्न के साथ डिज़ाइन करते हैं। ये पैटर्न तरल पदार्थों में विक्षोभ पैदा करते हैं। विक्षोभ ऊष्मा स्थानांतरण की दर को बढ़ाता है। प्रतिप्रवाह व्यवस्था, जहाँ तरल पदार्थ विपरीत दिशाओं में गति करते हैं, प्रणाली को अपशिष्ट प्रवाह से अधिक ऊर्जा प्राप्त करने में मदद करती है।

दक्षता, कॉम्पैक्टनेस और अनुकूलनशीलता

औद्योगिक क्षेत्रों में प्लेट हीट एक्सचेंजर्स के कई फायदे हैं। इनका कॉम्पैक्ट डिज़ाइन बहुमूल्य जगह बचाता है। इन्हें उन तंग जगहों पर भी लगाया जा सकता है जहाँ अन्य प्रणालियाँ फिट नहीं हो सकतीं। इनकी मॉड्यूलर संरचना ऑपरेटरों को बदलती प्रक्रिया आवश्यकताओं के अनुसार प्लेटें जोड़ने या हटाने की सुविधा देती है।

प्लेट हीट एक्सचेंजर उच्च तापीय दक्षता के साथ कार्य करता है। पतली प्लेटें और उनके बीच की कम दूरी तरल पदार्थों के बीच संपर्क क्षेत्र को अधिकतम करती है। यह डिज़ाइन प्रभावी ऊष्मा हस्तांतरण के लिए आवश्यक तापमान अंतर को कम करता है। परिणामस्वरूप, सिस्टम अधिक अपशिष्ट ऊष्मा प्राप्त करता है और ऊर्जा की खपत कम करता है।

इन एक्सचेंजर्स की अनुकूलन क्षमता अद्वितीय है। ऑपरेटर प्लेटों को हटाकर आसानी से यूनिट की सफाई या सर्विसिंग कर सकते हैं। यह सुविधा डाउनटाइम और रखरखाव लागत को कम करती है। यह सिस्टम विभिन्न प्रकार के तरल पदार्थों, तापमानों और दबावों को संभाल सकता है, जिससे यह कई उद्योगों के लिए उपयुक्त है।

वास्तविक दुनिया के लाभ और उद्योग के उदाहरण

कई उद्योग अपशिष्ट ऊष्मा को उपयोगी ऊर्जा में बदलने के लिए प्लेट हीट एक्सचेंजर्स का उपयोग करते हैं। रासायनिक संयंत्र गर्म प्रक्रिया धाराओं से ऊष्मा प्राप्त करते हैं और इसका उपयोग कच्चे माल को पहले से गर्म करने के लिए करते हैं। खाद्य और पेय पदार्थ कारखाने पाश्चुरीकरण और सफाई प्रक्रियाओं के दौरान ऊर्जा पुनः प्राप्त करते हैं। बिजली संयंत्र इन एक्सचेंजर्स का उपयोग उपकरणों को ठंडा करने और संयंत्र में कहीं और एकत्रित ऊष्मा का पुन: उपयोग करने के लिए करते हैं।

एक डेयरी प्रसंस्करण संयंत्र में, इंजीनियरों ने पाश्चुरीकृत दूध से ऊष्मा प्राप्त करने के लिए एक प्लेट हीट एक्सचेंजर स्थापित किया। प्राप्त ऊर्जा अब आने वाले कच्चे दूध को पहले से गर्म कर देती है, जिससे ईंधन की लागत कम होती है और उत्सर्जन भी कम होता है।

दवा उद्योग के संचालक सटीक तापमान नियंत्रण बनाए रखने के लिए इन प्रणालियों पर निर्भर करते हैं। शराब बनाने वाली कंपनियाँ इनका उपयोग वॉर्ट को जल्दी ठंडा करने और उत्पादन के अन्य चरणों में ऊष्मा का पुन: उपयोग करने के लिए करती हैं। ये उदाहरण दिखाते हैं कि प्लेट हीट एक्सचेंजर आर्थिक और पर्यावरणीय दोनों तरह से कैसे लाभ पहुँचाता है।

प्लेट हीट एक्सचेंजर तकनीक उद्योगों की मदद करती हैअपशिष्ट ऊष्मा को पुनः प्राप्त करनाऔर उसे उपयोगी ऊर्जा में परिवर्तित करें। कंपनियाँ दक्षता में सुधार करती हैं और स्थिरता का समर्थन करती हैं।

·सुविधाएँ लागत कम करती हैं

·परिचालन पर्यावरण के प्रति अधिक जिम्मेदार बन जाते हैं

प्लेट हीट एक्सचेंजर्स आधुनिक ऊर्जा प्रबंधन में महत्वपूर्ण भूमिका निभाते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्लेट हीट एक्सचेंजर ऊर्जा दक्षता में सुधार कैसे करता है?

प्लेट हीट एक्सचेंजर्सअपशिष्ट ऊष्मा को पुनः प्राप्त करनातेज़ी से। वे तापीय ऊर्जा को अन्य प्रक्रिया धाराओं में स्थानांतरित करते हैं। सुविधाएँ ईंधन की खपत कम करती हैं और परिचालन लागत कम करती हैं।

प्लेट हीट एक्सचेंजर को किस प्रकार के रखरखाव की आवश्यकता होती है?

ऑपरेटर प्लेटों में गंदगी की जाँच करते हैं। वे सतहों को नियमित रूप से साफ़ करते हैं। गैस्केट घिस जाने पर उन्हें बदलना पड़ता है।

·सफाई की आवृत्ति तरल पदार्थ के प्रकार पर निर्भर करती है

·नियमित जांच से डाउनटाइम की रोकथाम होती है

क्या प्लेट हीट एक्सचेंजर्स विभिन्न तरल पदार्थों को संभाल सकते हैं?

इंजीनियर सामग्री का चयन इस आधार पर करते हैंद्रव संगतताऔर तापमान आवश्यकताओं.
