आधुनिक उद्योगों के लिए प्लेट हीट एक्सचेंजर कैटलॉग

एक इंजीनियर को सही हीट एक्सचेंजर का चयन करते समय एक महत्वपूर्ण चुनौती का सामना करना पड़ता है।प्लेट हीट एक्सचेंजर कैटलॉगइस कार्य के लिए प्राथमिक इंजीनियरिंग उपकरण के रूप में कार्य करता है। यह आधुनिक उद्योगों में मांग वाले अनुप्रयोगों के लिए विशिष्ट ताप विनिमायक प्रकारों का मिलान करने में इंजीनियरों का मार्गदर्शन करता है।

एचवीएसी और खाद्य प्रसंस्करण के लिए प्लेट हीट एक्सचेंजर कैटलॉग का उपयोग करना

एचवीएसी और खाद्य प्रसंस्करण क्षेत्रों के इंजीनियर प्रदर्शन और अनुपालन दोनों की माँगों को पूरा करने के लिए विशिष्ट प्रकार के हीट एक्सचेंजर पर निर्भर करते हैं। एक विस्तृतप्लेट हीट एक्सचेंजरइन विकल्पों को चुनने के लिए कैटलॉग एक आवश्यक मार्गदर्शिका है, जो लचीले संचालन के लिए उपयुक्त मॉडलों की तुलना में मानकीकृत कर्तव्यों के लिए डिज़ाइन किए गए मॉडलों को स्पष्ट रूप से रेखांकित करता है।

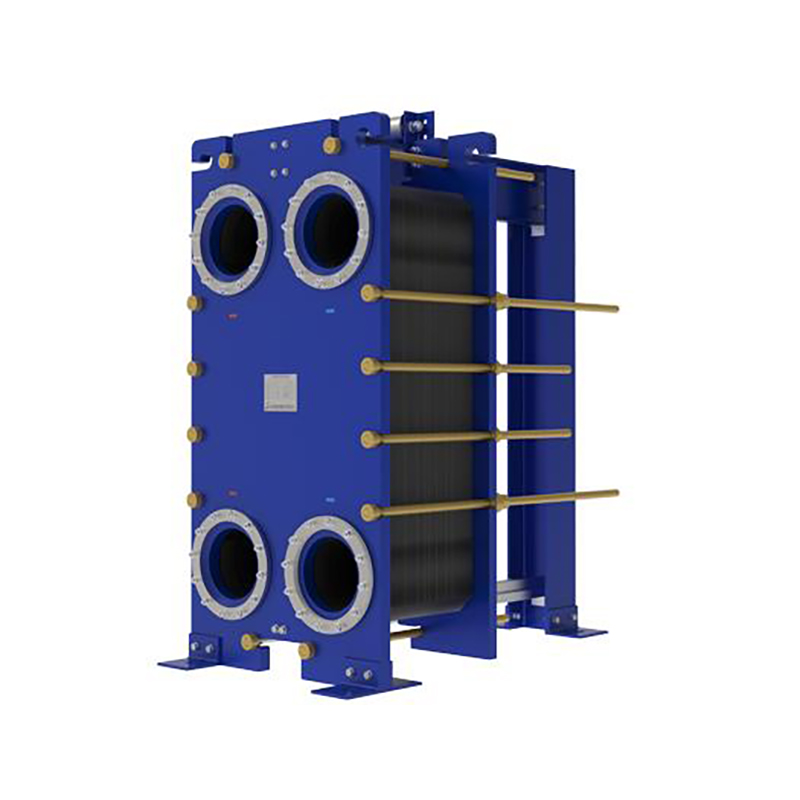

लचीले संचालन के लिए गैसकेटेड PHEs

गैस्केटेड प्लेट हीट एक्सचेंजर्स (GPHE) असाधारण परिचालन लचीलापन प्रदान करते हैं। इनके डिज़ाइन में हटाने योग्य प्लेट और गैस्केट होते हैं, जो सफाई, रखरखाव और पुर्जों के प्रतिस्थापन के लिए सुविधाजनक पहुँच प्रदान करते हैं। यह विशेषता इन्हें खाद्य प्रसंस्करण और वाणिज्यिक HVAC जैसे बार-बार रखरखाव की आवश्यकता वाले अनुप्रयोगों के लिए एक आदर्श समाधान बनाती है।

खाद्य एवं पेय पदार्थों के लिए स्वच्छ डिज़ाइन: खाद्य प्रसंस्करण में, उपकरणों को संदूषण से मुक्त होना चाहिए और उन्हें साफ़ करना आसान होना चाहिए। इन भूमिकाओं के लिए चुने गए GPHE को कड़े स्वच्छ डिज़ाइन सिद्धांतों का पालन करना होगा, जिसके लिए अक्सर निम्नलिखित मानकों का प्रमाणन आवश्यक होता है:

·3-ए स्वच्छता मानक, विशेष रूप से डेयरी के लिए।

·EHEDG (यूरोपीय हाइजीनिक इंजीनियरिंग और डिज़ाइन समूह) दिशानिर्देश.

गैस्केट सामग्री भी महत्वपूर्ण है, PTFE जैसे विकल्प एसिड के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं और NBR तेलों के साथ विश्वसनीय सीलिंग प्रदान करते हैं।

एचवीएसी में, जीपीएचई का उपयोग सामान्यतः मुक्त शीतलन के लिए किया जाता है, जो आमतौर पर 45°F और 55°F के बीच पानी के तापमान पर संचालित होता है।

मानकीकृत कर्तव्यों के लिए ब्रेज़्ड PHEs

ब्रेज़्ड प्लेट हीट एक्सचेंजर्स (BPHE) मानकीकृत अनुप्रयोगों के लिए एक कॉम्पैक्ट और अत्यधिक कुशल समाधान प्रदान करते हैं। गैसकेटेड मॉडलों के विपरीत, इनकी प्लेटें स्थायी रूप से एक साथ ब्रेज़्ड होती हैं, जिससे एक टिकाऊ, रिसाव-रोधी इकाई बनती है। BPHE पुराने शेल-एंड-ट्यूब एक्सचेंजर्स की तुलना में बेहतर तापीय प्रदर्शन प्रदर्शित करते हैं, मुख्यतः उनके डिज़ाइन के कारण जो प्रति-धारा प्रवाह को अधिकतम करता है। इससे तापमान का अधिक निकट दृष्टिकोण और अधिक दक्षता प्राप्त होती है।

इंजीनियर बीपीएचई का उपयोग प्रशीतन और वातानुकूलन प्रणालियों में निम्नलिखित भूमिकाओं के लिए बड़े पैमाने पर करते हैं:

·चिलर और हीट पंप में वाष्पीकरणकर्ता और संघनित्र

·तरल रेफ्रिजरेंट को ठंडा करने के लिए इकोनोमाइज़र

·प्रशीतन चक्रों में उप-कूलर

ये मानकीकृत इकाइयां उन प्रणालियों में त्वरित तैनाती के लिए आसानी से उपलब्ध हैं जहां उच्च प्रदर्शन और छोटा फुटप्रिंट सर्वोपरि है।

भारी उद्योग में चुनौतीपूर्ण परिस्थितियों से निपटना

भारी उद्योग कुछ सबसे चुनौतीपूर्ण तापीय प्रबंधन परिदृश्य प्रस्तुत करते हैं। इन क्षेत्रों के इंजीनियरों को ऐसे उपकरणों का चयन करना होता है जो अत्यधिक दबाव, तापमान और कठिन वातावरण का सामना कर सकें। एक व्यापकप्लेट हीट एक्सचेंजर कैटलॉगइन वातावरणों के अनुरूप मजबूत समाधानों की पहचान करना अपरिहार्य है।

उच्च दबाव और तापमान के लिए वेल्डेड PHEs

वेल्डेड प्लेट हीट एक्सचेंजर्स को मांगलिक प्रक्रिया अनुप्रयोगों में टिकाऊपन के लिए डिज़ाइन किया गया है। इनका गैस्केट-मुक्त, पूर्णतः वेल्डेड निर्माण पारंपरिक डिज़ाइनों की मुख्य कमज़ोरी को दूर करता है, जिससे ये 1,015 psi से अधिक दबाव और 1,202°F (650°C) तक के तापमान पर भी मज़बूती से काम कर सकते हैं। यह उन्हें उन क्षेत्रों में आवश्यक बनाता है जहाँ प्रदर्शन से समझौता नहीं किया जा सकता।

प्रमुख अनुप्रयोगों में शामिल हैं:

·तेल और गैस: कच्चे तेल के प्रीहीटिंग और गैस शुद्धिकरण में उपयोग किया जाता है, जहां वे उच्च दबाव वाले हाइड्रोकार्बन धाराओं को संभालते हैं।

·रासायनिक प्रसंस्करण: आक्रामक तरल पदार्थों के प्रबंधन और प्रतिक्रिया तापमान को नियंत्रित करने के लिए आदर्श।

·विद्युत उत्पादन: बंद-लूप शीतलन प्रणालियों में नियोजित जहां द्रव हानि को रोकना महत्वपूर्ण है।

सामान्य विफलता जोखिमों को कम करना: मज़बूत, वेल्डेड डिज़ाइन उच्च-तनाव वाले वातावरण में आम तौर पर होने वाली गंभीर विफलताओं को सीधे संबोधित करता है। गैस्केट हटाकर, ये इकाइयाँ सील की विफलता के कारण होने वाले रिसाव के जोखिम को काफ़ी कम कर देती हैं। इनका मज़बूत निर्माण कंपन और जंग के प्रति बेहतर प्रतिरोध भी प्रदान करता है, जिससे दीर्घकालिक परिचालन अखंडता सुनिश्चित होती है।

श्यान या कणिकीय तरल पदार्थों के लिए वाइड-गैप मॉडल

निलंबित ठोस पदार्थों, रेशों या उच्च श्यानता वाले प्रसंस्करण तरल पदार्थों में रुकावट का एक बड़ा जोखिम होता है। चौड़े अंतराल वाले प्लेट हीट एक्सचेंजर एक विशेष डिज़ाइन के साथ इस समस्या का समाधान करते हैं। इन मॉडलों में अतिरिक्त चौड़े चैनल होते हैं—कभी-कभी 10 मिमी तक—जो स्लरी, स्लज और रेशे से लदी प्रक्रिया धाराओं जैसे माध्यमों को सुचारू रूप से प्रवाहित होने देते हैं।

यह डिज़ाइन गंदगी और रुकावटों को प्रभावी ढंग से रोकता है, जिससे लंबे परिचालन चक्र और कम रखरखाव लागत प्राप्त होती है। इंजीनियर अक्सर इन इकाइयों को लुगदी और कागज़ उद्योग में ब्लैक लिकर के प्रसंस्करण के लिए या विशेष माध्यमों के प्रसंस्करण हेतु रासायनिक संयंत्रों में उपयोग के लिए निर्दिष्ट करते हैं। परिणामस्वरूप, पारंपरिक डिज़ाइनों से जुड़े डाउनटाइम के बिना विश्वसनीय और कुशल ऊष्मा स्थानांतरण प्राप्त होता है।

विशिष्ट और उभरती प्रौद्योगिकियों के लिए सोर्सिंग समाधान

जैसे-जैसे उद्योग आगे बढ़ रहे हैं, अत्यधिक विशिष्ट तापीय प्रबंधन समाधानों की मांग बढ़ रही है। एक व्यापकप्लेट हीट एक्सचेंजरकैटलॉग, विशिष्ट प्रक्रिया आवश्यकताओं को पूरा करने के लिए मानक विन्यास से आगे बढ़कर, अद्वितीय और उच्च तकनीक अनुप्रयोगों के लिए नवीन डिजाइन खोजने के लिए इंजीनियर की मार्गदर्शिका है।

टैंक और बर्तन हीटिंग के लिए तकिया प्लेटें

तकिया प्लेट हीट एक्सचेंजर्सबड़े टैंकों और बर्तनों को गर्म और ठंडा करने के लिए एक बहुमुखी समाधान प्रदान करते हैं। इन घटकों में दो धातु की चादरों को आपस में वेल्ड करके बनाई गई एक अनूठी, फूली हुई "तकिया" संरचना होती है। यह डिज़ाइन कुशल ऊष्मा हस्तांतरण के लिए एक बड़ा सतह क्षेत्र और दबाव प्रबंधन के लिए उत्कृष्ट संरचनात्मक अखंडता प्रदान करता है। इंजीनियर अक्सर इन्हें खाद्य उत्पादन, रासायनिक प्रसंस्करण और अन्य उद्योगों में टैंकों के लिए एकीकृत हीटिंग या कूलिंग जैकेट के रूप में निर्दिष्ट करते हैं, जहाँ बड़ी मात्रा में स्थिर तापमान नियंत्रण की आवश्यकता होती है।

प्रदर्शन की गणना: एक पिलो प्लेट की प्रभावशीलता समग्र ऊष्मा स्थानांतरण गुणांक (k) पर निर्भर करती है, जो द्रव गुणों, पदार्थ चालकता (λ), और दूषण की संभावना (Rf) को ध्यान में रखता है। विशिष्ट सॉफ़्टवेयर इंजीनियरों को टैंक अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करने के लिए इन चरों को मॉडल करने में मदद करता है।

उच्च तकनीक उपयोगों के लिए मुद्रित सर्किट हीट एक्सचेंजर्स (PCHEs)

प्रिंटेड सर्किट हीट एक्सचेंजर्स (PCHE) ताप प्रबंधन तकनीक के अत्याधुनिक उदाहरण हैं। निर्माता इन इकाइयों को धातु की प्लेटों पर जटिल सूक्ष्म-चैनलों को रासायनिक रूप से उकेरकर बनाते हैं, जिन्हें फिर एक ठोस ब्लॉक में ढेर करके विसरण-बंधित किया जाता है। इस प्रक्रिया के परिणामस्वरूप एक असाधारण रूप से सघन, हल्का और मज़बूत हीट एक्सचेंजर बनता है जिसकी तापीय दक्षता उत्कृष्ट होती है।

पीसीएचई अत्यधिक दबाव और तापमान का सामना कर सकते हैं, जिससे वे उन्नत और उभरते क्षेत्रों में अपरिहार्य हो जाते हैं। उनका उच्च ऊर्जा घनत्व और लचीलापन निम्नलिखित के लिए महत्वपूर्ण है:

·हरित हाइड्रोजन उत्पादन और द्रवीकरण

·एयरोस्पेस थर्मल प्रबंधन प्रणालियाँ

·एलएनजी सुविधाओं सहित क्रायोजेनिक अनुप्रयोग

·उन्नत विनिर्माण प्रक्रियाएँ

संक्षारण प्रतिरोधी मिश्रधातुओं (सीआरए) और निकल आधारित सुपर मिश्रधातुओं जैसी सामग्रियों का उपयोग करके, पीसीएचई गहरे समुद्र के उपकरणों से लेकर अंतरिक्ष अन्वेषण हार्डवेयर तक, सबसे अधिक मांग वाले वातावरण में विश्वसनीय प्रदर्शन प्रदान करते हैं।

विभिन्न अनुप्रयोगों में ऊर्जा दक्षता का अनुकूलन

सभी उद्योगों में ऊर्जा दक्षता को अधिकतम करना प्राथमिक लक्ष्य है।प्लेट हीट एक्सचेंजर्सइस प्रयास के केंद्र में हैं, जो अपशिष्ट ऊष्मा पुनर्प्राप्ति और अनुकूलित प्रदर्शन के लिए उन्नत समाधान प्रदान करते हैं। संघीय कर क्रेडिट और उपयोगिता छूट सहित सरकारी प्रोत्साहन, इन उच्च-दक्षता प्रणालियों को अपनाने के लिए और भी प्रोत्साहित करते हैं।

अपशिष्ट ऊष्मा पुनर्प्राप्ति के लिए प्लेट एयर प्रीहीटर

प्लेट एयर प्रीहीटर विशेष रूप से निकास धाराओं से मूल्यवान ऊष्मा प्राप्त करने के लिए डिज़ाइन किए गए हैं। औद्योगिक प्रक्रियाओं में, फ़्लू गैस का तापमान 1100°C से अधिक हो सकता है, जो ऊर्जा की बर्बादी का एक महत्वपूर्ण स्रोत है। ये इकाइयाँ इस तापीय ऊर्जा को ग्रहण करती हैं और इसका उपयोग आने वाली दहन वायु को पहले से गर्म करने के लिए करती हैं। इस प्रक्रिया से दहन दक्षता लगभग 99% तक बढ़ सकती है और ईंधन की खपत कम हो सकती है। अनुकूलित प्लेट संरचना ऊष्मा स्थानांतरण को बढ़ाती है और वायु प्रवाह प्रतिरोध को कम करती है। परिणामस्वरूप, प्लेट एयर प्रीहीटर अन्य तकनीकों की तुलना में महत्वपूर्ण लाभ प्रदान करते हैं।



अद्वितीय प्रक्रिया आवश्यकताओं के लिए कस्टम समाधान

मानक मॉडल हर अनुप्रयोग के लिए उपयुक्त नहीं हो सकते। एक व्यापक प्लेट हीट एक्सचेंजर कैटलॉग में अक्सर कस्टम-इंजीनियरिंग समाधानों के विकल्प शामिल होते हैं। खाद्य प्रसंस्करण, फार्मास्यूटिकल्स और रासायनिक निर्माण जैसे उद्योगों की विशिष्ट आवश्यकताएँ होती हैं जिनके लिए विशिष्ट डिज़ाइन की आवश्यकता होती है। उदाहरण के लिए, एक खाद्य उत्पादक को मलाईदार पीनट बटर की सही बनावट प्राप्त करने के लिए एक विशिष्ट प्लेट विन्यास की आवश्यकता हो सकती है।

परिशुद्धता के साथ डिजाइनिंग⚙️ इंजीनियर इन कस्टम इकाइयों को डिज़ाइन और मान्य करने के लिए कम्प्यूटेशनल फ्लुइड डायनेमिक्स (CFD) जैसे उन्नत उपकरणों का उपयोग करते हैं। CFD सिमुलेशन निम्नलिखित में मदद करते हैं:

·ताप हस्तांतरण को अधिकतम करने के लिए प्रवाह पथों को अनुकूलित करें।

·पूरी इकाई में दबाव में गिरावट की भविष्यवाणी करें।

·संक्षारण और गंदगी के प्रति प्रतिरोधी सामग्री का चयन करें।

यह डिजिटल मॉडलिंग सुनिश्चित करती है कि अंतिम उत्पाद विशिष्ट प्रक्रिया के लिए इष्टतम प्रदर्शन प्रदान करे।

प्लेट हीट एक्सचेंजर कैटलॉग केवल उत्पाद सूची से कहीं अधिक है; यह जटिल तापीय चुनौतियों को हल करने के लिए एक महत्वपूर्ण संसाधन है। इंजीनियर इस महत्वपूर्ण संसाधन का उपयोग सामान्य चयन त्रुटियों से बचने और दीर्घकालिक विश्वसनीयता के लिए इष्टतम सामग्री चुनने के लिए करते हैं। इन दस्तावेज़ों को समझने के द्वारा, वे किसी भी औद्योगिक अनुप्रयोग के लिए सबसे प्रभावी ताप हस्तांतरण समाधानों का आत्मविश्वास से चयन और कार्यान्वयन कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

इंजीनियर गैसकेटेड और वेल्डेड PHEs के बीच कैसे चयन करते हैं?

गैस्केटेड मॉडल स्वच्छ उपयोग के लिए आसान रखरखाव प्रदान करते हैं। वेल्डेड इकाइयाँ भारी उद्योग में अत्यधिक दबाव और तापमान अनुप्रयोगों के लिए उच्च स्थायित्व प्रदान करती हैं।

सामग्री चयन में सबसे महत्वपूर्ण कारक क्या है?

इंजीनियर तरल पदार्थ की अनुकूलता को प्राथमिकता देते हैं। सामग्री को प्रक्रिया माध्यम से होने वाले क्षरण का प्रतिरोध करना चाहिए। इससे दीर्घकालिक विश्वसनीयता सुनिश्चित होती है और सिस्टम में रिसाव को रोका जा सकता है।

कस्टम डिजाइन में कैटलॉग किस प्रकार मदद करता है?

कैटलॉग मानक घटकों के प्रदर्शन संबंधी आंकड़े उपलब्ध कराते हैं। इंजीनियर इस आंकड़े का उपयोग विशिष्ट प्रक्रिया आवश्यकताओं के लिए कस्टम समाधान विकसित करने हेतु आधार रेखा के रूप में करते हैं।
