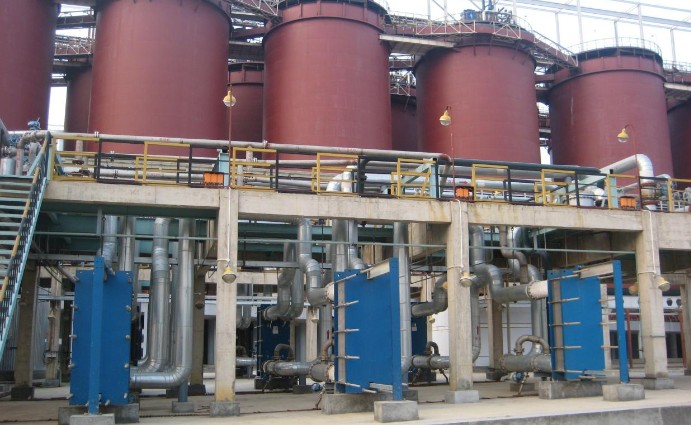

धातुकर्म उद्योग के लिए प्लेट हीट एक्सचेंजर समाधान

उन्नत ताप विनिमायक प्रौद्योगिकी धातुकर्म उद्योग में प्रगति को गति देती है।वाइड गैप वेल्डेड प्लेट हीट एक्सचेंजरउच्च दाब प्रतिरोध, संक्षारण सुरक्षा और ऊर्जा दक्षता प्रदान करता है। पेटेंट डिज़ाइन और वैश्विक प्रमाणपत्रों के साथ, SHPHE 20 से ज़्यादा देशों में औद्योगिक परियोजनाओं का समर्थन करता है और धातुकर्म अनुप्रयोगों में कठोर ऊष्मा स्थानांतरण आवश्यकताओं को पूरा करता है।

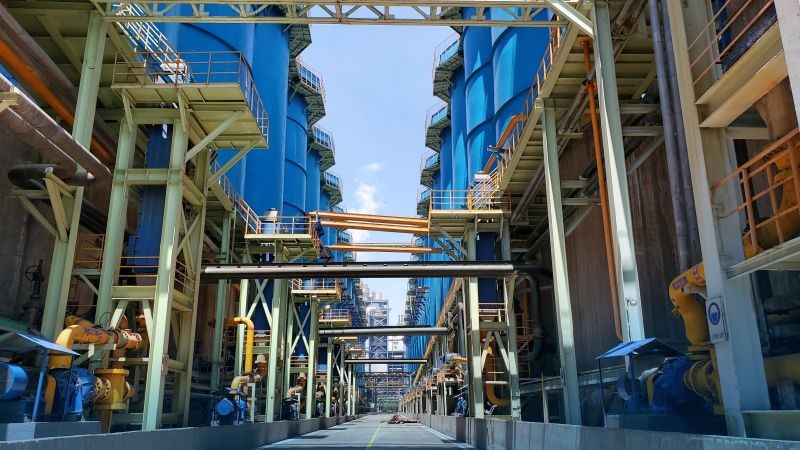

धातुकर्म उद्योग की चुनौतियाँ

उच्च तापमान और संक्षारक माध्यम

धातुकर्म प्रक्रियाएँ उपकरणों को अत्यधिक परिस्थितियों के संपर्क में लाती हैं। संचालकों को अक्सर उच्च तापमान और आक्रामक रासायनिक वातावरण का सामना करना पड़ता है जो संयंत्र में प्रत्येक ताप विनिमायक की अखंडता को खतरे में डाल देता है। संक्षारण के सामान्य प्रकारों में शामिल हैं:

• ऑक्सीकरण, जहाँ धातुएँ ऑक्सीजन के साथ प्रतिक्रिया करती हैं और अस्थिर ऑक्साइड बनाती हैं

• सल्फाइडेशन, जो सल्फर युक्त गैसों द्वारा धातु की सतहों पर आक्रमण के परिणामस्वरूप होता है

• कार्बराइजेशन, कार्बन-समृद्ध गैसों के कारण होने वाली भंगुरता

• धातु का धूलना, कार्बराइजेशन का एक गंभीर रूप है जो गड्ढे बनाता है

• राख या नमक जमा संक्षारण, जहां जमाव सुरक्षात्मक परतों को तोड़ देता है

• हैलोजन संक्षारण, जिसमें हैलोजन गैसें वाष्पशील यौगिक बनाती हैं

• पिघली हुई धातु और पिघले हुए नमक का संक्षारण, जो उच्च तापमान पर हमला करता है

• नाइट्रीकरण, जहाँ नाइट्रोजन गैसें धातु का अपघटन करती हैं

ये संक्षारक परिस्थितियाँ कई औद्योगिक क्षेत्रों में दिखाई देती हैं, जिनमें स्टील और एल्युमीनियम उत्पादन भी शामिल है। निम्नलिखित तालिका विशिष्ट वातावरणों पर प्रकाश डालती है:

पारंपरिक हीट एक्सचेंजर डिज़ाइन इन परिस्थितियों में संघर्ष करते हैं। गैस्केट सामग्री 150°C से ऊपर खराब हो जाती है, और स्टेनलेस स्टील प्लेटें विकृत हो जाती हैं, जिससे रिसाव होता है और बार-बार रखरखाव की आवश्यकता होती है। केवल उन्नत सामग्री और मज़बूत डिज़ाइन ही ऐसे कठोर औद्योगिक वातावरण में विश्वसनीय ऊष्मा स्थानांतरण सुनिश्चित कर सकते हैं।

ऊर्जा दक्षता की आवश्यकताएं

धातुकर्म संयंत्रों के लिए ऊर्जा दक्षता सर्वोच्च प्राथमिकता बनी हुई है। संचालक ऊष्मा स्थानांतरण दर को अधिकतम करते हुए हानि को न्यूनतम रखना चाहते हैं। प्रमुख कारकों में शामिल हैं:

• प्रक्रिया धाराओं के बीच तापमान अंतर बढ़ाना

• उच्च तापीय चालकता वाली सामग्रियों का चयन

• बेहतर द्रव प्रवाह के माध्यम से संवहनीय ऊष्मा हस्तांतरण को बढ़ाना

• ऊर्जा अपव्यय को कम करने के लिए सिस्टम ज्यामिति का अनुकूलन

माइक्रोचैनल और स्पाइरल प्रकार जैसे नवीन ताप विनिमायक डिज़ाइन, सतह क्षेत्र और विक्षोभ को बढ़ाकर दक्षता बढ़ाते हैं। वास्तविक समय की निगरानी और डिजिटल नियंत्रण प्रदर्शन को और बेहतर बनाते हैं। ये रणनीतियाँ औद्योगिक संयंत्रों की परिचालन लागत कम करने और पर्यावरणीय प्रभाव को कम करने में मदद करती हैं।

स्थान और एकीकरण बाधाएँ

जगह की कमी हर धातुकर्म सुविधा के लिए चुनौती होती है। पारंपरिक शेल-एंड-ट्यूब हीट एक्सचेंजर्स को रखरखाव के लिए बड़े आकार और अतिरिक्त जगह की आवश्यकता होती है। प्लेट हीट एक्सचेंजर्स एक कॉम्पैक्ट, मॉड्यूलर विकल्प प्रदान करते हैं, जो प्रदर्शन से समझौता किए बिना तंग जगहों में भी फिट हो जाते हैं। नीचे दी गई तालिका में जगह संबंधी विचारों की तुलना की गई है:

एकीकरण संबंधी बाधाएँ भी तकनीक के चयन को प्रभावित करती हैं। इंजीनियरों को पाइपिंग लेआउट, उद्योग मानकों और मौजूदा बुनियादी ढाँचे के साथ अनुकूलता पर विचार करना चाहिए।हीट एक्सचेंजर डिज़ाइन औद्योगिक संयंत्र के भीतर तापीय दक्षता, विश्वसनीयता और निर्बाध एकीकरण को संतुलित करता है।

प्लेट हीट एक्सचेंजर समाधान

उत्पाद की विशेषताएँ

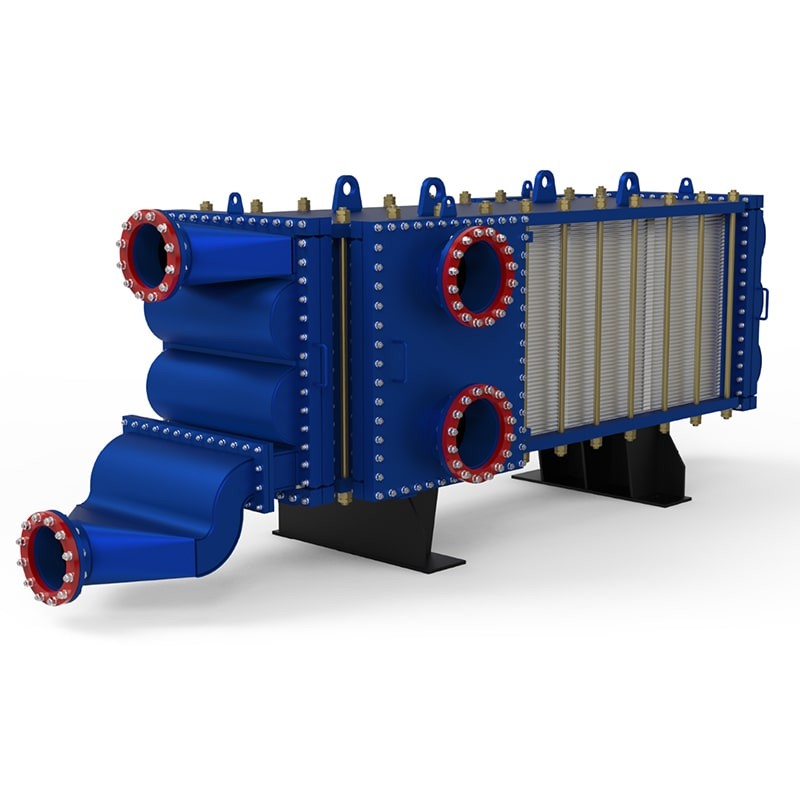

एसएचपीएचई कावाइड गैप वेल्डेड प्लेट हीट एक्सचेंजरधातुकर्म अनुप्रयोगों के लिए एक उच्च-प्रदर्शन समाधान के रूप में उभर कर सामने आता है। पूरी तरह से वेल्डेड एक्सचेंजर संरचना चरम परिचालन स्थितियों में भी स्थायित्व और सुरक्षा सुनिश्चित करती है। इंजीनियरों ने इस प्लेट हीट एक्सचेंजर को उच्च दबाव और तापमान को संभालने के लिए डिज़ाइन किया है, जिससे यह सबसे कठिन औद्योगिक वातावरण के लिए उपयुक्त है।

316L, डुप्लेक्स SS, 254SMO और C-276 जैसी उन्नत सामग्रियों का उपयोग असाधारण संक्षारण प्रतिरोध प्रदान करता है। ये सामग्रियाँ धातुकर्म संयंत्रों में पाए जाने वाले आक्रामक रसायनों और उच्च-तनाव की स्थितियों का सामना कर सकती हैं। डिज़ाइन की गई तापमान सीमा -46°C से 350°C तक है, और दबाव सीमा 3.0 MPa तक के निर्वात को कवर करती है। यह बहुमुखी प्रतिभा प्लेट हीट एक्सचेंजर को विभिन्न प्रकार की प्रक्रियाओं में विश्वसनीय रूप से संचालित करने में सक्षम बनाती है।

वेल्डेड प्लेट हीट एक्सचेंजर में अनुकूलित मीडिया वितरण और क्रॉस-कॉरुगेटेड प्लेट्स की सुविधा है। यह डिज़ाइन पारंपरिक शेल-एंड-ट्यूब एक्सचेंजर्स की तुलना में ऊष्मा स्थानांतरण दक्षता को 15% तक बढ़ा देता है। स्व-सफाई प्रभाव गंदगी को 40% तक कम करता है। लंबवत कोने गाइडिंग प्लेट संरेखण को सही बनाए रखता है, जिससे रखरखाव आसान हो जाता है और सेवा समय कम हो जाता है।

टिप्पणी:The प्लेट हीट एक्सचेंजर्स का कॉम्पैक्ट डिज़ाइनयह मौजूदा प्रणालियों में आसानी से एकीकरण की अनुमति देता है, यहाँ तक कि सीमित स्थान पर भी। यह विशेषता विशेष रूप से तंग लेआउट वाली धातुकर्म सुविधाओं में उपयोगी है।

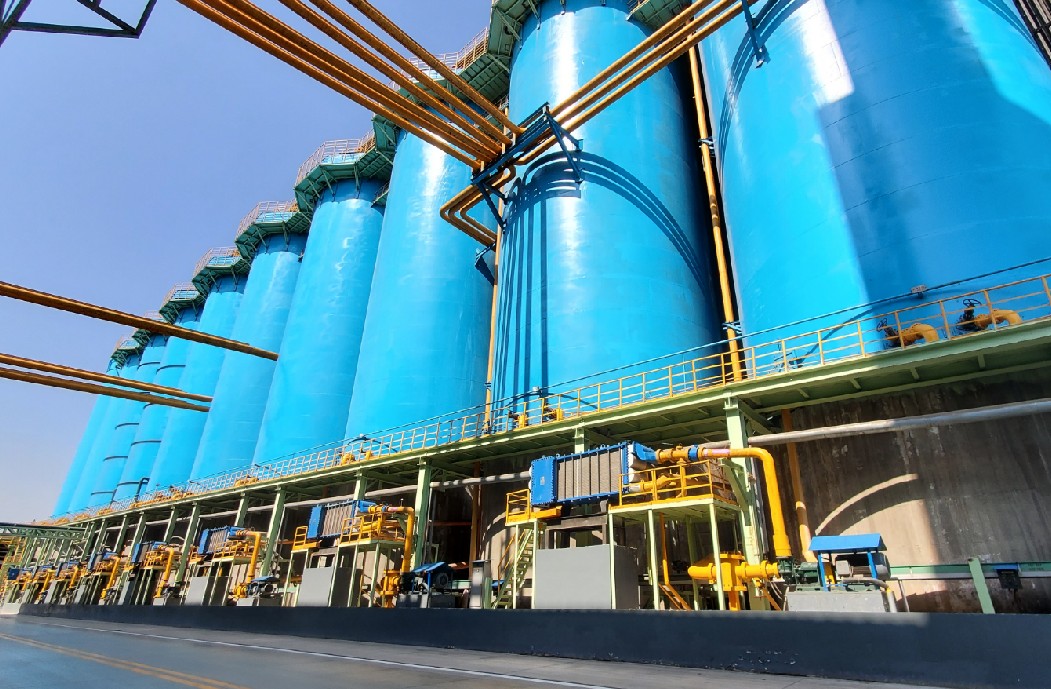

धातुकर्म में अनुप्रयोग

धातुकर्मप्लेट हीट एक्सचेंजर्सस्टील, एल्युमीनियम और अलौह धातु प्रसंस्करण में महत्वपूर्ण भूमिका निभाते हैं। धातुकर्म संयंत्र प्रगलन, शोधन और अपशिष्ट ऊष्मा पुनर्प्राप्ति के लिए इन ताप विनिमायकों पर निर्भर करते हैं। इस्पात निर्माण में, प्लेट ताप विनिमायक ऊर्जा दक्षता में सुधार करते हैं और CO2 उत्सर्जन को कम करने में मदद करते हैं। ये अपशिष्ट ऊष्मा की पुनर्प्राप्ति और प्रक्रिया धाराओं को पूर्व-तापन करके विद्युत चाप भट्टियों और मूल ऑक्सीजन भट्टियों को सहायता प्रदान करते हैं।

एल्युमीनियम उत्पादन में, प्लेट हीट एक्सचेंजर्स ऊर्जा-गहन चरणों जैसे कि पाचन, वाष्पीकरण और एल्युमिना द्रव को गर्म करने का अनुकूलन करते हैं। ये प्रणालियाँ दहन के बाद कार्बन कैप्चर को सक्षम करके और अपशिष्ट गैसों से अपशिष्ट ऊष्मा को पुनः प्राप्त करके टिकाऊ संचालन में भी योगदान देती हैं। ब्लास्ट फर्नेस में पुनर्योजी स्टोव, ब्लास्ट वायु को पहले से गर्म करने के लिए प्लेट हीट एक्सचेंजर्स का उपयोग करते हैं, जिससे ईंधन दक्षता बढ़ती है।

धातुकर्म संस्थान प्लेट हीट एक्सचेंजर्स का चयन उनकी आक्रामक तरल पदार्थों और उच्च तापमान को संभालने की क्षमता के आधार पर करते हैं। स्टेनलेस स्टील, डुप्लेक्स मिश्र धातुओं और विशिष्ट निकल मिश्र धातुओं का उपयोग स्थायित्व और संक्षारण प्रतिरोध सुनिश्चित करता है। ये सामग्रियाँ विश्वसनीय संचालन के लिए आवश्यक तापीय चालकता और यांत्रिक शक्ति प्रदान करती हैं।

• प्लेट हीट एक्सचेंजर्स इस्पात संयंत्रों में प्रगलन, शोधन और अपशिष्ट ऊष्मा पुनर्प्राप्ति में सहायक होते हैं।

• वे एल्यूमीनियम उत्पादन में पाचन, वाष्पीकरण और तापन प्रक्रियाओं को अनुकूलित करते हैं।

• सुविधाएं इनका उपयोग दहन के बाद कार्बन कैप्चर और ऊर्जा पुनर्प्राप्ति के लिए करती हैं।

• ब्लास्ट फर्नेस में पुनर्योजी स्टोव, हवा को पहले से गर्म करने और ईंधन दक्षता में सुधार करने के लिए प्लेट हीट एक्सचेंजर्स पर निर्भर करते हैं।

• उन्नत सामग्रियों का चयन लंबी सेवा जीवन और न्यूनतम रखरखाव सुनिश्चित करता है।

SHPHE के वैश्विक प्रमाणनISO9001, ISO14001, OHSAS18001 और ASME U प्रमाणपत्र सहित, कंपनी गुणवत्ता और सुरक्षा के प्रति अपनी प्रतिबद्धता प्रदर्शित करती है। कंपनी का सेवा नेटवर्क 20 से अधिक देशों में फैला है, जो दुनिया भर के धातुकर्म ग्राहकों को विश्वसनीय सहायता प्रदान करता है।

डिजिटल निगरानी और रखरखाव

The स्मार्ट आई डिजिटल निगरानी प्रणालीधातुकर्म संयंत्रों में प्लेट हीट एक्सचेंजर्स के प्रबंधन के तरीके को पूरी तरह बदल देता है। यह प्रणाली वास्तविक समय में तापमान, दबाव, कंपन और प्रवाह दर की निगरानी के लिए सैन्य-ग्रेड सेंसर का उपयोग करती है। माइक्रोसेकंड-स्तरीय नमूनाकरण सूक्ष्म परिचालन परिवर्तनों का पता लगाता है, जिससे संभावित समस्याओं की शीघ्र पहचान संभव हो पाती है।

कृत्रिम बुद्धिमत्ता और उन्नत तापीय मॉडल उच्च सटीकता के साथ डेटा का विश्लेषण करते हैं। यह प्रणाली 30 दिन पहले तक ट्यूब क्षरण की भविष्यवाणी कर सकती है और 150 से अधिक दोष स्थितियों का निदान कर सकती है। स्वचालित रखरखाव योजना निर्माण, रखरखाव को प्रतिक्रियाशील से सक्रिय में बदल देता है, जिससे अनियोजित डाउनटाइम कम होता है और रखरखाव लागत हर साल 20% से अधिक कम हो जाती है।

एक 3D डैशबोर्ड थर्मल मैप, ऊर्जा दक्षता चार्ट और जीवनकाल पूर्वानुमान प्रदान करता है। यह सिस्टम स्वचालित रूप से स्पेयर पार्ट्स की सूची, रखरखाव कार्यक्रम और लागत-लाभ रिपोर्ट तैयार करता है। SCADA और MES प्लेटफ़ॉर्म के साथ एकीकरण, IoT तकनीक के माध्यम से दूरस्थ निगरानी और पूर्व चेतावनियों की सुविधा प्रदान करता है।

बख्शीश:डिजिटल निगरानी द्वारा सक्षम पूर्वानुमानित रखरखाव, निवारक कार्यों को अनुकूलित करता है और अनावश्यक कार्य को समाप्त करता है। सटीक परिसंपत्ति डेटा और ऐतिहासिक रिकॉर्ड विश्वसनीयता विश्लेषण का समर्थन करते हैं, जिससे सुविधाओं को सुरक्षित और अधिक विश्वसनीय संचालन के लिए रखरखाव आवृत्ति और दायरे को समायोजित करने में मदद मिलती है।

स्मार्ट आई सिस्टम परिचालन दक्षता में भी सुधार करता है। संयंत्र 12% तक ऊर्जा बचत और उपकरण दक्षता में 23% की वृद्धि प्राप्त कर सकते हैं। संपूर्ण जीवनचक्र डेटा का संचय निरंतर प्रक्रिया सुधार और डिजिटल परिवर्तन का समर्थन करता है।

प्लेट हीट एक्सचेंजर्स: सर्वोत्तम अभ्यास

चयन और आकार

सही प्लेट हीट एक्सचेंजर का चयनधातुकर्म कार्यों के लिए कई कारकों पर सावधानीपूर्वक विचार करना आवश्यक है। इंजीनियर सामग्री की अनुकूलता, संक्षारण प्रतिरोध और यांत्रिक शक्ति का मूल्यांकन करते हैं। सामान्य विकल्पों में मध्यम संक्षारण के लिए स्टेनलेस स्टील, उच्च प्रतिरोध के लिए डुप्लेक्स मिश्र धातुएँ, और चरम वातावरण के लिए टाइटेनियम या निकल मिश्र धातुएँ शामिल हैं। सफाई और स्थायित्व आवश्यक हैं, क्योंकि धातुकर्म प्रक्रियाओं में अक्सर आक्रामक तरल पदार्थ और बार-बार सफाई चक्र शामिल होते हैं।

प्रमुख आकार निर्धारण चरणों में शामिल हैं:

1. विशिष्ट अनुप्रयोग के लिए आवश्यक ऊष्मा स्थानांतरण ड्यूटी की गणना करें।

2. आवश्यक सतह क्षेत्र निर्धारित करने के लिए द्रव प्रवाह दर और तापमान अंतर का आकलन करें।

3. कुशल ताप हस्तांतरण के लिए प्लेटों की इष्टतम संख्या और प्रवाह व्यवस्था का चयन करें।

4. सत्यापित करें कि सिस्टम की अखंडता बनाए रखने के लिए दबाव में गिरावट स्वीकार्य सीमा के भीतर रहती है।

उचित आकार निर्धारण से द्रव का एकसमान वितरण सुनिश्चित होता है, स्थानीय क्षरण कम होता है, तथा हीट एक्सचेंजर का जीवनकाल बढ़ता है।

रखरखाव रणनीतियाँ

प्रभावी रखरखाव रणनीतियाँ प्लेट हीट एक्सचेंजर्स को कठोर धातुकर्म वातावरण में भी विश्वसनीय रूप से संचालित रखती हैं। जोखिम को कम करने के लिए, इन सुविधाओं में संक्षारण-रोधी सामग्री और सुरक्षात्मक कोटिंग्स का उपयोग किया जाता है।नियमित सफाईरासायनिक और यांत्रिक दोनों तरह की प्रणालियों से जमाव को हटाया जाता है और गंदगी को रोका जाता है। ऑपरेटर डिजिटल प्रणालियों के माध्यम से प्रदर्शन की निगरानी करते हैं, जिससे समस्याओं का शीघ्र पता लगाना और सक्रिय रखरखाव योजना बनाना संभव होता है।

प्रदर्शन अनुकूलन

प्लेट हीट एक्सचेंजर्स के अनुकूलन में प्रवाह दर और तापमान अंतर जैसे परिचालन मापदंडों को समायोजित करना शामिल है। इंजीनियर ऐसी प्लेट ज्यामिति का चयन करते हैं जो विक्षोभ और ऊष्मा स्थानांतरण को बढ़ाती है।

SHPHE की स्मार्ट आई जैसी डिजिटल निगरानी प्रणालियाँ, पूर्वानुमानित रखरखाव और प्रक्रिया समायोजन के लिए वास्तविक समय के आँकड़े प्रदान करती हैं। नियमित निरीक्षण और समय पर सफाई से गंदगी नहीं फैलती, जिससे निरंतर प्रदर्शन और ऊर्जा दक्षता सुनिश्चित होती है।

SHPHE का वेल्डेड प्लेट हीट एक्सचेंजर विश्वसनीय हीट एक्सचेंजर प्रदर्शन प्रदान करता है, जो धातु विज्ञान में स्थिरता लक्ष्यों का समर्थन करता है। उन्नत डिज़ाइन और सामग्री ऊर्जा उपयोग और उत्सर्जन को कम करती हैं। सुविधाओं को निम्न लाभ मिलते हैं:

• कुशल ताप एक्सचेंजर संचालन और अपशिष्ट ऊष्मा पुनर्प्राप्ति

• कम रखरखाव लागत और विस्तारित उपकरण जीवन

• हीट एक्सचेंजर सिस्टम उन्नयन के लिए संरचित मूल्यांकन

वर्तमान ताप एक्सचेंजर प्रणालियों का मूल्यांकन करें औरSHPHE से परामर्श करेंअनुकूलित ताप हस्तांतरण समाधान के लिए।

अक्सर पूछे जाने वाले प्रश्न

वेल्डेड प्लेट हीट एक्सचेंजर के लिए SHPHE कौन सी सामग्री का उपयोग करता है?

SHPHE 316L, डुप्लेक्स SS, 254SMO और C-276 का उपयोग करता है। ये सामग्रियाँ धातुकर्म वातावरण में उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करती हैं।

स्मार्ट आई प्रणाली धातुकर्म कार्यों को किस प्रकार लाभ पहुंचाती है?

• स्मार्ट आई प्रणाली वास्तविक समय पर निगरानी सक्षम बनाती है।

• यह दोषों का पूर्वानुमान करता है, डाउनटाइम को कम करता है, तथा विश्वसनीय हीट एक्सचेंजर प्रदर्शन के लिए सक्रिय रखरखाव का समर्थन करता है।
