आपको जिन प्रकार के थर्मल एक्सचेंजर के बारे में जानना चाहिए और उनके अनूठे लाभ

हीट एक्सचेंजर के प्रकारों का अवलोकन

थर्मल एक्सचेंजर क्या है?

थर्मल एक्सचेंजर, जिसे अक्सर हीट एक्सचेंजर भी कहा जाता है, एक ऐसा उपकरण है जो तरल पदार्थों को आपस में मिलाए बिना एक तरल से दूसरे में ऊष्मा स्थानांतरित करता है। लोग तरल पदार्थों और गैसों को गर्म या ठंडा करने के लिए कई प्रणालियों में इन उपकरणों का उपयोग करते हैं। ये प्रक्रियाओं को सुचारू रूप से चलाने में मदद करते हैं और ऊर्जा दक्षता लक्ष्यों को पूरा करने में सहायक होते हैं। हीट एक्सचेंजर तरल पदार्थों के बीच या तरल पदार्थ और ठोस सतह के बीच ऊष्मा स्थानांतरण की अनुमति देते हैं। यह प्रक्रिया घरों, कारखानों और बिजली संयंत्रों में महत्वपूर्ण है। जब कोई ऊर्जा बचाना चाहता है या तापमान को नियंत्रित करना चाहता है, तो वह अक्सर विभिन्न प्रकार के हीट एक्सचेंजर पर निर्भर करता है।

क्या आप जानते हैं? ऊष्मा विनिमयकर्ता व्यर्थ ऊष्मा को कम करके और लागत को घटाकर ऊर्जा दक्षता में महत्वपूर्ण भूमिका निभाते हैं।

ऊष्मा विनिमयकर्ताओं के मुख्य प्रकार

कई प्रकार के हीट एक्सचेंजर मौजूद हैं, जिनमें से प्रत्येक की अपनी अनूठी डिज़ाइन और लाभ हैं। हीट एक्सचेंजर के मुख्य प्रकारों में शामिल हैं:

1. शेल और ट्यूब हीट एक्सचेंजर

2. प्लेट हीट एक्सचेंजर

3. सर्पिल ऊष्मा विनिमयकर्ता

4. वायु शीतलित ऊष्मा विनिमयकर्ता

5. डबल ट्यूब हीट एक्सचेंजर

6. ट्यूब इन ट्यूब हीट एक्सचेंजर

7. पुनर्योजी ऊष्मा विनिमयकर्ता

नीचे दी गई तालिका दर्शाती है कि इन प्रकार के हीट एक्सचेंजर निर्माण और संचालन में किस प्रकार भिन्न होते हैं:

लोग अक्सर तरल पदार्थ, तापमान और उपलब्ध स्थान के आधार पर हीट एक्सचेंजर का प्रकार चुनते हैं। कुछ प्रकार के हीट एक्सचेंजर गाढ़े तरल पदार्थों के लिए बेहतर काम करते हैं, जबकि अन्य उच्च दबाव या बड़ी मात्रा को संभालते हैं। सही चुनाव से ऊर्जा दक्षता में सुधार हो सकता है और ऊष्मा स्थानांतरण अधिक विश्वसनीय हो सकता है।

सलाह: हीट एक्सचेंजर के मुख्य प्रकारों को समझने से उपयोगकर्ताओं को अपनी आवश्यकताओं के लिए सर्वोत्तम समाधान चुनने में मदद मिलती है।

शेल और ट्यूब हीट एक्सचेंजर

संचालन और डिजाइन

शेल और ट्यूब हीट एक्सचेंजर कई उद्योगों में सबसे लोकप्रिय विकल्पों में से एक हैं। इनका डिज़ाइन देखने में सरल लगता है, लेकिन ये बहुत प्रभावी ढंग से काम करते हैं। एक तरल पदार्थ ट्यूबों के एक समूह से होकर गुजरता है, जबकि दूसरा तरल पदार्थ एक बड़े शेल के अंदर इन ट्यूबों के चारों ओर बहता है। ये दोनों तरल पदार्थ कभी आपस में नहीं मिलते। इसके बजाय, ऊष्मा का स्थानांतरण ट्यूबों की दीवारों के माध्यम से होता है।

इंजीनियर अक्सर खोल के अंदर अवरोधक (बैफल) लगाते हैं। ये अवरोधक तरल पदार्थ को दिशा देते हैं और उसमें हलचल पैदा करते हैं। इस अतिरिक्त हलचल से तरल पदार्थों के बीच ऊष्मा स्थानांतरण में मदद मिलती है। यह डिज़ाइन सफाई और रखरखाव को भी आसान बनाता है, जिससे सिस्टम सुचारू रूप से चलता रहता है।

यहां मुख्य डिजाइन विशेषताओं और उनके महत्व पर एक संक्षिप्त नजर डालते हैं:

शेल और ट्यूब के फायदे

खोल और ट्यूबहीट एक्सचेंजर कई बड़े फायदे प्रदान करते हैं।इनकी मजबूत संरचना इन्हें उच्च दबाव और अत्यधिक तापमान सहन करने में सक्षम बनाती है। यही कारण है कि ये उन कठिन कार्यों के लिए आदर्श हैं जहाँ अन्य हीट एक्सचेंजर शायद उतना अच्छा प्रदर्शन न कर पाएं। ये चुनौतीपूर्ण परिस्थितियों में ट्यूब और शेल दोनों तरफ से दबाव सहन कर सकते हैं। कई उद्योग इन्हें उन प्रक्रियाओं के लिए चुनते हैं जिनमें चरण परिवर्तन या बड़े तापमान अंतर शामिल होते हैं।

ये हीट एक्सचेंजर प्रतिकूल परिस्थितियों में भी बेहतरीन प्रदर्शन करते हैं। दबाव और तापमान बढ़ने पर भी ये सुचारू रूप से काम करते रहते हैं। यही कारण है कि कई कारखाने और संयंत्र विश्वसनीय ऊष्मा स्थानांतरण के लिए इन पर निर्भर करते हैं।

विशिष्ट अनुप्रयोग

शेल और ट्यूब हीट एक्सचेंजर का उपयोग कई जगहों पर किया जाता है। ये तेल रिफाइनरियों, रासायनिक संयंत्रों और बिजली संयंत्रों में पाए जाते हैं। ये बड़े सिस्टम में तरल पदार्थों को ठंडा या गर्म करने में मदद करते हैं। ये हीट एक्सचेंजर एचवीएसी सिस्टम, जहाजों और यहां तक ​​कि खाद्य प्रसंस्करण संयंत्रों में भी पाए जाते हैं। इनकी लचीली डिजाइन के कारण ये पानी को ठंडा करने से लेकर तेल को गर्म करने तक कई अलग-अलग कार्यों के लिए उपयुक्त हैं।

सलाह: जब किसी काम के लिए मजबूत प्रदर्शन और कुशल ऊष्मा स्थानांतरण की आवश्यकता होती है, तो शेल और ट्यूब हीट एक्सचेंजर अक्सर सबसे आगे रहते हैं।

प्लेट हीट एक्सचेंजर

प्लेट और फ्रेम की विशेषताएं

प्लेट हीट एक्सचेंजर तरल पदार्थों के बीच ऊष्मा का स्थानांतरण करने के लिए पतली प्लेटों की एक श्रृंखला का उपयोग करते हैं। प्रत्येक प्लेट एक बड़ा सतह क्षेत्र बनाती है, जिससे तरल पदार्थों के बीच ऊष्मा का आदान-प्रदान तेजी से होता है। यह डिज़ाइन इंजीनियरों को विभिन्न कार्यों के लिए प्लेटों की संख्या और प्रकार को समायोजित करने की सुविधा देता है। कुछ प्लेटें मजबूती और टिकाऊपन के लिए मोटी होती हैं, जबकि अन्य ऊष्मा स्थानांतरण की बेहतर दर के लिए पतली होती हैं। हेरिंगबोन पैटर्न वाली प्लेटें टर्बुलेंस को बढ़ाती हैं और गंदगी को कम करती हैं। यह पैटर्न यूनिट को अधिक मजबूत और साफ करने में आसान भी बनाता है।

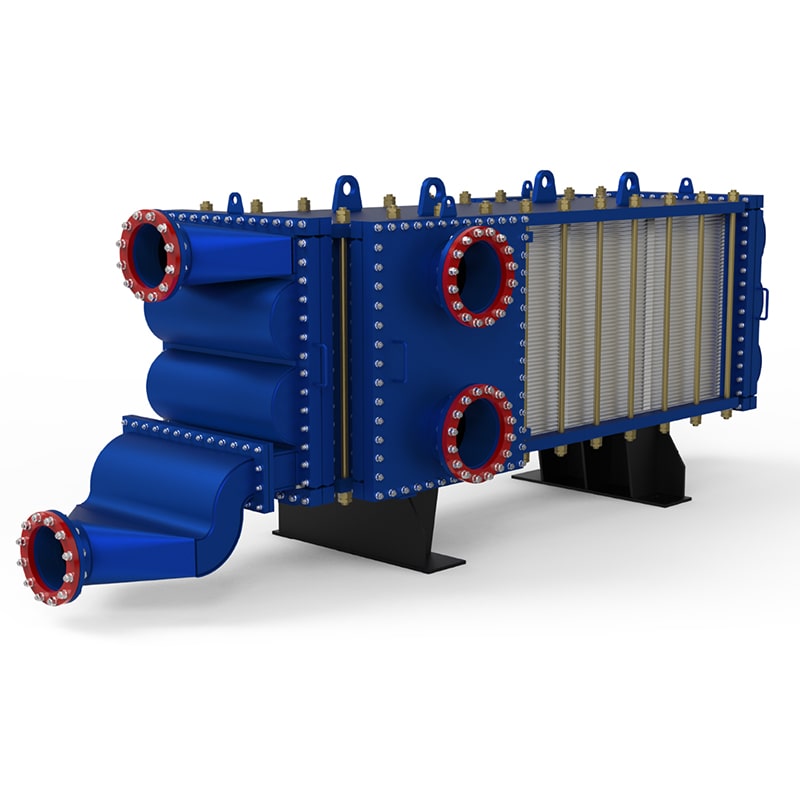

चौड़े अंतराल वाला वेल्डेड प्लेट हीट एक्सचेंजर

शंघाई प्लेट हीट एक्सचेंजर निम्नलिखित सुविधाएँ प्रदान करता है:चौड़े अंतराल वाला वेल्डेड प्लेट हीट एक्सचेंजरयह उत्पाद औद्योगिक क्षेत्र की कठिन आवश्यकताओं के लिए एक अग्रणी समाधान है। इसकी खासियत यह है कि इसमें चौड़े प्रवाह चैनल हैं जो तरल पदार्थों में ठोस पदार्थ या रेशे होने पर भी अवरोध को रोकते हैं। पूरी तरह से वेल्डेड और गैस्केट-मुक्त संरचना उच्च दबाव और तापमान को आसानी से संभालती है। कर्मचारी यूनिट को सभी तरफ से खोल सकते हैं, जिससे सफाई और निरीक्षण आसान हो जाता है। ऊर्ध्वाधर डिज़ाइन जगह बचाता है और दबाव में कमी लाता है, जिसका अर्थ है तंग जगहों में भी अधिक दक्षता।

शंघाई प्लेट हीट एक्सचेंजर का उत्पाद cGMP, FDA और EMEA प्रमाणन सहित कड़े उद्योग मानकों को पूरा करता है। ये अनुमोदन दर्शाते हैं कि यह इकाई रासायनिक, खाद्य और फार्मास्युटिकल उद्योगों में अच्छी तरह से काम करती है।

प्लेट हीट एक्सचेंजर के लाभ

प्लेट हीट एक्सचेंजर उच्च तापीय दक्षता प्रदान करते हैं, जिससे ऊर्जा की खपत और लागत कम होती है। इनकी डिज़ाइन ऐसी है कि इन्हें आसानी से अलग किया जा सकता है, इसलिए ट्यूब हीट एक्सचेंजर की तुलना में इनकी सफाई में कम समय लगता है। रखरखाव सरल है और कर्मचारी प्लेटों की सफाई करके जल्दी से कार्यक्षमता बहाल कर सकते हैं। चैनलों के भीतर तीव्र हलचल से स्केल जमाव को रोकने में मदद मिलती है और ऊष्मा स्थानांतरण दर उच्च बनी रहती है।

• सफाई के लिए आसानी से अलग किया जा सकता है

• ट्यूब हीट एक्सचेंजर की तुलना में त्वरित सफाई प्रक्रिया

• प्लेट क्लीनिंग या सीआईपी के साथ रखरखाव को सरल बनाया गया है।

प्लेट हीट एक्सचेंजर अपशिष्ट ऊष्मा को पूरी तरह से पुनर्प्राप्त करते हैं, जिससे ऊर्जा की बचत होती है। इनकी उच्च अपरूपण गति स्केल बनने से रोकती है, और सफाई से न्यूनतम डाउनटाइम के साथ कार्यक्षमता बहाल हो जाती है। ये विशेषताएं इन्हें उन उद्योगों के लिए एक बेहतर विकल्प बनाती हैं जिन्हें अधिक दक्षता और विश्वसनीय ऊष्मा स्थानांतरण की आवश्यकता होती है।

सलाह: प्लेट हीट एक्सचेंजर तब सबसे अच्छा काम करते हैं जब उपयोगकर्ता बेहतर ऊष्मा स्थानांतरण दर और आसान रखरखाव चाहते हैं।

सर्पिल ऊष्मा विनिमयकर्ता

सर्पिल डिजाइन

स्पाइरल हीट एक्सचेंजर एक अनोखे सर्पिलाकार प्रवाह पथ का उपयोग करते हैं। यह डिज़ाइन अन्य हीट एक्सचेंजरों से अलग है। सर्पिल चैनल तरल पदार्थों को एक निरंतर वक्र में निर्देशित करते हैं, जिससे ऊष्मा स्थानांतरण को बढ़ावा मिलता है। यह पथ तरल पदार्थों को निरंतर गतिमान रखता है और उन बिंदुओं को कम करता है जहां प्रवाह धीमा हो सकता है। इन क्षेत्रों को डेड ज़ोन कहा जाता है, जो अन्य डिज़ाइनों में समस्या पैदा कर सकते हैं। सर्पिल आकार तरल पदार्थों के प्रवाह के दौरान यूनिट को स्वयं को साफ करने में भी मदद करता है। इसलिए, गाढ़े या उपकरण को जाम करने वाले तरल पदार्थों के लिए स्पाइरल हीट एक्सचेंजर एक बेहतर विकल्प हैं।

• स्पाइरल हीट एक्सचेंजर में एक सतत सर्पिलाकार प्रवाह पथ होता है, जो ऊष्मा स्थानांतरण दक्षता को बढ़ाता है।

• यह डिजाइन डेड जोन को कम करता है और सेल्फ-क्लीनिंग को बढ़ावा देता है, जिससे यह गाढ़े और दूषित तरल पदार्थों के लिए प्रभावी होता है।

• विपरीत दिशा में प्रवाह का पैटर्न ऊष्मीय दक्षता में सुधार करता है, जबकि गैसकेट की अनुपस्थिति स्थायित्व और रखरखाव में आसानी को बढ़ाती है।

मुख्य लाभ

स्पाइरल हीट एक्सचेंजर कई महत्वपूर्ण लाभ प्रदान करते हैं। इनका डिज़ाइन तरल पदार्थों के बीच तापमान के अंतर को अधिकतम करता है, जिससे बेहतर ऊष्मा स्थानांतरण होता है। स्पाइरल प्रवाह से अशांति उत्पन्न होती है, इसलिए जमाव आसानी से नहीं होता। इसका अर्थ है कम रुकावट और सफाई के लिए कम बार बंद करना। स्पाइरल हीट एक्सचेंजर कई प्रकार के तरल पदार्थों के साथ और विभिन्न उद्योगों में अच्छी तरह से काम करते हैं। स्पाइरल आकार के कारण ये कम जगह भी लेते हैं।ऊष्मा स्थानांतरण क्षेत्रएक छोटी इकाई में समाहित। स्व-सफाई की सुविधा और मजबूत सामग्री के कारण कम रखरखाव और लंबी आयु सुनिश्चित होती है। कई कंपनियों को लगता है कि ये इकाइयाँ समय के साथ लागत कम करने में सहायक होती हैं।

• सर्पिलाकार प्रवाह पथ के कारण ऊष्मा स्थानांतरण दक्षता में वृद्धि।

• अशांति के कारण जमाव कम होने से बेहतर संदूषण प्रतिरोध क्षमता मिलती है।

• विभिन्न अनुप्रयोगों में इनकी बहुमुखी प्रतिभा इन्हें कई उद्योगों के लिए उपयुक्त बनाती है।

• उच्च ऊष्मा स्थानांतरण सतह क्षेत्र के साथ कॉम्पैक्ट और कम जगह घेरने वाला डिज़ाइन।

• स्व-सफाई और टिकाऊ निर्माण के कारण कम रखरखाव और लंबी आयु।

• उच्च दक्षता और कम रखरखाव आवश्यकताओं के कारण लागत प्रभावी संचालन।

सलाह: जब तरल पदार्थ चिपचिपे, गंदे हों या उनसे रुकावट पैदा होने की संभावना हो, तो स्पाइरल हीट एक्सचेंजर एक बेहतरीन विकल्प हैं।

सर्वोत्तम उपयोग के मामले

स्पाइरल हीट एक्सचेंजर कई उद्योगों में उत्कृष्ट प्रदर्शन करते हैं। इनका डिज़ाइन इन्हें उन कठिन कार्यों को संभालने में सक्षम बनाता है जहाँ अन्य हीट एक्सचेंजर विफल हो सकते हैं। नीचे दी गई तालिका कुछ बेहतरीन उपयोगों और उनसे मिलने वाले लाभों को दर्शाती है:

कई कारखाने रासायनिक प्रक्रियाओं के लिए स्पाइरल हीट एक्सचेंजर का उपयोग करते हैं क्योंकि ये कठोर तरल पदार्थों को संभाल सकते हैं और सुचारू रूप से काम करते रहते हैं। खाद्य संयंत्र इन्हें पसंद करते हैं क्योंकि ये गंदगी को रोकते हैं और उच्च ऊष्मा स्थानांतरण दर बनाए रखते हैं। ऊर्जा पुनर्प्राप्ति प्रणालियाँ इनके छोटे आकार और दमदार प्रदर्शन से लाभान्वित होती हैं।

वायु शीतलित ऊष्मा विनिमयकर्ता

एयर कूल्ड एक्सचेंजर कैसे काम करते हैं

वायु-शीतित ऊष्मा विनिमय यंत्र तरल पदार्थों को ठंडा करने के लिए पानी की आवश्यकता के बिना हवा की शक्ति का उपयोग करते हैं। वे एक सरल लेकिन प्रभावी प्रक्रिया पर आधारित होते हैं। आइए देखें कि वे कैसे काम करते हैं:

1. गर्म प्रक्रिया द्रव एक्सचेंजर के अंदर ट्यूबों या प्लेटों में प्रवेश करता है।

2. तरल पदार्थ धातु की सतहों को ऊष्मा स्थानांतरित करना शुरू कर देता है।

3. पंखे बाहर की हवा को अंदर खींचते हैं और उसे गर्म सतहों पर प्रवाहित करते हैं।

4. हवा ऊष्मा को अवशोषित कर लेती है, जिससे अंदर मौजूद तरल पदार्थ ठंडा हो जाता है।

5. यह प्रणाली गर्म हवा को वेंट के माध्यम से बाहर निकाल देती है।

6. सेंसर तापमान की जांच करते हैं और कूलिंग को स्थिर बनाए रखने के लिए पंखों को समायोजित करते हैं।

7. ठंडा किया हुआ द्रव एक्सचेंजर से बाहर निकल जाता है, और अगले चरण के लिए तैयार हो जाता है।

यह प्रक्रिया सिस्टम को सुचारू रूप से चलाने में मदद करती है और कई उद्योगों में तापमान को नियंत्रित करने में सहायक होती है।

एयर कूल्ड के फायदे

वायु शीतलित ऊष्मा विनिमयकर्ताइनसे कई महत्वपूर्ण लाभ मिलते हैं। इन्हें ठंडा करने के लिए पानी की आवश्यकता नहीं होती, जो इन्हें उन स्थानों के लिए आदर्श बनाता है जहाँ पानी दुर्लभ या महंगा है। ये इकाइयाँ पानी के उपयोग को कम करके कंपनियों को पैसे बचाने और पर्यावरण की रक्षा करने में भी मदद करती हैं। इन्हें लगभग कहीं भी स्थापित किया जा सकता है क्योंकि इन्हें पानी की आपूर्ति की आवश्यकता नहीं होती है। इनका डिज़ाइन स्थापना और रखरखाव को आसान बनाता है, जिससे कर्मचारियों को सेटअप और मरम्मत में कम समय लगता है। कई मॉडल मॉड्यूलर और स्केलेबल हैं, जिसका अर्थ है कि वे कंपनी की आवश्यकताओं के अनुसार बढ़ सकते हैं।

सलाह: वायु-शीतित हीट एक्सचेंजर उन उद्योगों के लिए एक टिकाऊ समाधान प्रदान करते हैं जो पानी की लागत को कम करना और रखरखाव को सरल बनाना चाहते हैं।

अनुप्रयोग परिदृश्य

वायु-शीतित ऊष्मा विनिमय यंत्र कई स्थितियों में उपयुक्त होते हैं। ये सीमित जल संसाधनों या सख्त जल नियमों वाले क्षेत्रों में सबसे अच्छा काम करते हैं। शुष्क क्षेत्रों में स्थित कारखाने अक्सर पानी के उच्च बिलों से बचने के लिए इन इकाइयों का चयन करते हैं। बिजली संयंत्र और रिफाइनरियां अतिरिक्त जल प्रणालियों को जोड़े बिना प्रक्रिया तरल पदार्थों को ठंडा करने के लिए इनका उपयोग करते हैं। डेटा सेंटर और एचवीएसी सिस्टम भी उपकरणों की सुरक्षा और दक्षता सुनिश्चित करने के लिए वायु-शीतित डिज़ाइनों पर निर्भर करते हैं।

वायु-शीतित हीट एक्सचेंजर कई उद्योगों को पानी और ऊर्जा की बचत करते हुए विश्वसनीय ऊष्मा स्थानांतरण प्राप्त करने में मदद करते हैं।

डबल ट्यूब और ट्यूब-इन-ट्यूब हीट एक्सचेंजर

डबल ट्यूब डिज़ाइन

डबल ट्यूब हीट एक्सचेंजर में दो संकेंद्रित ट्यूबों का उपयोग होता है। भीतरी ट्यूब में एक तरल पदार्थ प्रवाहित होता है, जबकि दूसरा तरल पदार्थ ट्यूबों के बीच के स्थान में प्रवाहित होता है। यह व्यवस्था तरल पदार्थों को अलग रखती है और कुशल ऊष्मा स्थानांतरण सुनिश्चित करती है। इंजीनियर अक्सर उच्च विश्वसनीयता और सुरक्षा की आवश्यकता वाले कार्यों के लिए डबल ट्यूब हीट एक्सचेंजर का चयन करते हैं। इसके डिज़ाइन में ट्यूब बंडल के दोनों सिरों पर दो समानांतर ट्यूब शीट शामिल होती हैं। ये ट्यूब शीट दोहरी सीलिंग अवरोध बनाती हैं, जो रिसाव को रोकने में सहायक होती हैं। रिसाव होने पर, तरल पदार्थ ट्यूब शीट के बीच के स्थान में ही रहता है। इस स्थान में वेंटिलेशन की व्यवस्था होने के कारण श्रमिक रिसाव को आसानी से पहचान सकते हैं। प्रत्येक ट्यूब को यांत्रिक विस्तार या वेल्डिंग द्वारा सुरक्षित किया जाता है, जो इसकी मजबूती और विश्वसनीयता को बढ़ाता है।

ट्यूब इन ट्यूब विशेषताएं

ट्यूब-इन-ट्यूब हीट एक्सचेंजर देखने में एक जैसे लगते हैं, लेकिन उनमें कुछ अंतर होते हैं। इनमें एक ट्यूब के अंदर दूसरी ट्यूब होती है, और तरल पदार्थ विपरीत दिशाओं में प्रवाहित होते हैं। यह काउंटरफ्लो डिज़ाइन ऊष्मा स्थानांतरण दक्षता को बढ़ाता है। ट्यूब-इन-ट्यूब हीट एक्सचेंजर उच्च श्यानता वाले या कणयुक्त तरल पदार्थों के लिए उपयुक्त होते हैं। इनकी चिकनी आंतरिक सतहें अवरोध को रोकने में मदद करती हैं और सफाई को आसान बनाती हैं। कई उद्योग गाढ़े तरल पदार्थों, स्लरी या ठोस पदार्थों वाले तरल पदार्थों को गर्म या ठंडा करने के लिए ट्यूब-इन-ट्यूब हीट एक्सचेंजर का उपयोग करते हैं।

अद्वितीय लाभ

डबल ट्यूब और ट्यूब-इन-ट्यूब हीट एक्सचेंजर दोनों के अपने-अपने फायदे हैं। डबल ट्यूब हीट एक्सचेंजर अपनी दोहरी सीलिंग और लीकेज डिटेक्शन सुविधाओं के कारण अतिरिक्त सुरक्षा प्रदान करते हैं। ये उन अनुप्रयोगों के लिए उपयुक्त हैं जहां तरल पदार्थों का मिश्रण नहीं होना चाहिए, जैसे कि रासायनिक या फार्मास्युटिकल संयंत्र। ट्यूब-इन-ट्यूब हीट एक्सचेंजर कठोर तरल पदार्थों को संभालते हैं और कठिन वातावरण में काम करते हैं। इनका डिज़ाइन चुनौतीपूर्ण तरल पदार्थों के साथ भी कुशल ऊष्मा स्थानांतरण को सुनिश्चित करता है। ये हीट एक्सचेंजर उन कार्यों के लिए उपयुक्त हैं जिनमें विश्वसनीय प्रदर्शन और आसान रखरखाव की आवश्यकता होती है।

सलाह: डबल ट्यूब और ट्यूब-इन-ट्यूब हीट एक्सचेंजर के बीच चयन करते समय, द्रव के प्रकार और रिसाव की रोकथाम या आसान सफाई की आवश्यकता पर विचार करें।

पुनर्योजी ऊष्मा विनिमयकर्ता

पुनर्योजी ऑपरेशन

पुनर्योजी ऊष्मा विनिमयकर्ताये ऊष्मा एक्सचेंजर एक धारा से ऊष्मा संग्रहित करके उसे दूसरी धारा में मुक्त करते हैं। इनमें विशेष पदार्थों का उपयोग किया जाता है जो गर्म तरल पदार्थों से ऊष्मा अवशोषित करते हैं और बाद में ठंडे तरल पदार्थों को वापस देते हैं। यह प्रक्रिया चक्रों में चलती है। एक्सचेंजर ऊष्मा अवशोषित करने और मुक्त करने के बीच बारी-बारी से कार्य करता है। इसका डिज़ाइन दोनों धाराओं के बीच ऊष्मा स्थानांतरण को अधिकतम करने में सहायक होता है। ऊर्जा संरक्षण को प्राथमिकता देने वाले सिस्टम में अक्सर ऐसे एक्सचेंजर देखे जाते हैं। यह चक्र ऊष्मा के निरंतर प्रवाह को सुनिश्चित करता है और प्रक्रिया को अधिक कुशल बनाता है।

क्या आप जानते हैं? रीजेनरेटिव हीट एक्सचेंजर कई अन्य डिज़ाइनों की तुलना में अधिक ऊष्मा को पुनर्प्राप्त कर सकते हैं क्योंकि वे थर्मल स्टोरेज सामग्री का उपयोग करते हैं।

विशेष लाभ

पुनर्योजी ऊष्मा विनिमय यंत्र ऊर्जा पुनर्प्राप्ति की अपनी क्षमता के लिए जाने जाते हैं। ये अपशिष्ट पदार्थों से ऊष्मा अवशोषित करने और उसे आवश्यकतानुसार मुक्त करने के लिए तापीय भंडारण सामग्री का उपयोग करते हैं। यह विधि इन्हें निरंतर ऊष्मा विनिमय यंत्रों की तुलना में उच्च ऊष्मा पुनर्प्राप्ति दर प्राप्त करने में सक्षम बनाती है। यह प्रक्रिया ऊर्जा दक्षता बढ़ाती है और कंपनियों को लागत कम करने में मदद करती है। ये विनिमय यंत्र प्रत्येक चक्र के दौरान तापमान अंतर को उच्च बनाए रखकर ऊष्मा स्थानांतरण को भी बेहतर बनाते हैं। इसका डिज़ाइन ऊर्जा हानि को कम करता है और सतत संचालन को बढ़ावा देता है।

सामान्य अनुप्रयोग

पुनर्योजी ऊष्मा विनिमय यंत्र कई उद्योगों में पाए जाते हैं। ऊष्मा को पुनः प्राप्त करने और दक्षता बढ़ाने की उनकी क्षमता उन्हें उन स्थानों पर लोकप्रिय बनाती है जहाँ ऊर्जा बचत महत्वपूर्ण है।

• सौर और बायोमास ऊर्जा अनुप्रयोग

• रसायन, विद्युत और विनिर्माण क्षेत्र

• फार्मास्युटिकल और डेटा सेंटर क्षेत्र

• एचवीएसी सिस्टम

• औद्योगिक प्रक्रियाएँ

• ऊर्जा उत्पादन

• समुद्री अनुप्रयोग

• ऑटोमोटिव

सौर और बायोमास प्रणालियों में ऊष्मा को एकत्रित करने और पुनः उपयोग करने के लिए लोग पुनर्योजी ऊष्मा विनिमय यंत्रों का उपयोग करते हैं। रासायनिक संयंत्र और विद्युत केंद्र कुशल ऊष्मा स्थानांतरण के लिए इन पर निर्भर करते हैं। डेटा केंद्र और एचवीएसी प्रणालियाँ इनकी ऊर्जा-बचत विशेषताओं से लाभान्वित होती हैं। समुद्री और ऑटोमोटिव उद्योग भी प्रदर्शन में सुधार और अपशिष्ट को कम करने के लिए इन विनिमय यंत्रों का उपयोग करते हैं।

सलाह: रीजेनरेटिव हीट एक्सचेंजर कंपनियों को ऊर्जा और पैसे बचाने में मदद करते हैं, साथ ही स्वच्छ संचालन को बढ़ावा देते हैं।

थर्मल एक्सचेंजर प्रकारों की तुलना तालिका

लाभों का त्वरित संदर्भ

सही हीट एक्सचेंजर चुनना थोड़ा मुश्किल हो सकता है। हर प्रकार की हीट एक्सचेंजर की अपनी-अपनी खूबियां होती हैं। लोग अक्सर देखते हैं कि कोई यूनिट हीट ट्रांसफर को कितनी अच्छी तरह से संभालती है, उसका रखरखाव कितना आसान है और समय के साथ उसकी लागत कितनी आती है। आइए मुख्य प्रकारों को विस्तार से समझते हैं और देखते हैं कि वे एक दूसरे से कैसे अलग हैं।

तुलना करने का कोई आसान तरीका ढूंढ रहे हैं? प्रत्येक एक्सचेंजर क्या-क्या सुविधाएँ प्रदान करता है, इसकी संक्षिप्त जानकारी के लिए नीचे दी गई तालिकाओं को देखें।

थर्मल एक्सचेंजर के लिए प्रमुख प्रदर्शन मेट्रिक्स

त्वरित संदर्भ तालिका: दक्षता, रखरखाव और लागत

• प्लेट और फ्रेम हीट एक्सचेंजरये अपने कॉम्पैक्ट आकार और उच्च ऊष्मा स्थानांतरण दक्षता के लिए जाने जाते हैं।

• शेल और ट्यूब यूनिट उच्च दबाव वाले कार्यों में सबसे अच्छा काम करते हैं, लेकिन इन्हें अधिक जगह और रखरखाव की आवश्यकता होती है।

• सर्पिलाकार डिजाइन गंदगी को जमा होने से रोकते हैं और ऊष्मा स्थानांतरण दर को स्थिर बनाए रखते हैं।

• एयर कूल्ड मॉडल पानी की बचत करते हैं और सफाई के लिए आसान पहुंच प्रदान करते हैं।

• डबल ट्यूब और ट्यूब-इन-ट्यूब प्रकार के मॉडल सरल रखरखाव के साथ विश्वसनीय प्रदर्शन प्रदान करते हैं।

• पुनर्योजी ऊर्जा विनिमय यंत्र कंपनियों को ऊर्जा पुनर्प्राप्त करने और लागत कम करने में मदद करते हैं।

सलाह: विकल्पों की तुलना करते समय, ऊष्मा स्थानांतरण दक्षता, सफाई में आसानी और दीर्घकालिक लागत पर ध्यान दें। सही विकल्प आपकी प्रक्रिया की आवश्यकताओं और उपलब्ध स्थान पर निर्भर करता है।

सही थर्मल एक्सचेंजर का चयन करना

चयन कारक

सही थर्मल एक्सचेंजर का चयन करना मुश्किल लग सकता है, लेकिन इसे छोटे-छोटे हिस्सों में बांटने से प्रक्रिया आसान हो जाती है। हर उपयोग की अपनी ज़रूरतें होती हैं, इसलिए चुनाव करने से पहले कुछ मुख्य कारकों पर ध्यान देना चाहिए। तरल पदार्थ का प्रकार, तापमान सीमा और उपलब्ध स्थान, ये सभी महत्वपूर्ण भूमिका निभाते हैं। कुछ तरल पदार्थों को जंग से बचाने के लिए विशेष सामग्री की आवश्यकता होती है, जबकि अन्य को उच्च दबाव को संभालने के लिए मजबूत संरचना की आवश्यकता होती है।

थर्मल एक्सचेंजर का चयन करते समय विचार करने योग्य मुख्य कारकों को दर्शाने वाली तालिका यहाँ दी गई है:

लोगों को थर्मल एक्सचेंजर की सफाई और रखरखाव में आसानी के बारे में भी सोचना चाहिए। उदाहरण के लिए, प्लेट हीट एक्सचेंजर अक्सर जल्दी साफ हो जाते हैं, जिससे समय और पैसा बचता है। सही चुनाव कार्य, तरल पदार्थ के प्रकार और उपलब्ध स्थान पर निर्भर करेगा।

सलाह: थर्मल एक्सचेंजर का चयन हमेशा अपनी प्रक्रिया की सबसे कठिन आवश्यकताओं के अनुरूप करें, न कि केवल औसत परिस्थितियों के अनुरूप।

शंघाई प्लेट हीट एक्सचेंजर समाधान

शंघाई प्लेट हीट एक्सचेंजर विभिन्न उद्योगों के लिए कई तरह के समाधान प्रदान करता है। उनके उत्पादों में मानक प्लेट हीट एक्सचेंजर से लेकर उन्नत वेल्डेड डिज़ाइन तक सब कुछ शामिल है। वे प्रत्येक थर्मल एक्सचेंजर को विश्वसनीय ऊष्मा स्थानांतरण और लंबी सेवा आयु प्रदान करने के लिए बनाते हैं।

यहां उनके उत्पादों की विस्तृत श्रृंखला और प्रत्येक उत्पाद का सबसे उपयुक्त उपयोग बताया गया है:

शंघाई प्लेट हीट एक्सचेंजर ग्राहकों को उनकी आवश्यकताओं के अनुरूप सही थर्मल एक्सचेंजर चुनने में मदद करता है। उनकी टीम कठिन परिस्थितियों में ऊष्मा स्थानांतरण की चुनौतियों को समझती है। वे दक्षता, स्थायित्व और लागत के बीच संतुलन बनाए रखने वाले समाधान सुझाते हैं। उनकी विशेषज्ञता से कंपनियां किसी भी अनुप्रयोग के लिए सबसे उपयुक्त समाधान पा सकती हैं।

हीट एक्सचेंजर कई प्रकार के होते हैं, जिनमें से प्रत्येक की अपनी-अपनी खूबियां होती हैं। सही थर्मल एक्सचेंजर का चुनाव करने से वास्तविक लाभ मिलते हैं:

• इष्टतम तापमान बनाए रखने से मशीनरी सुरक्षित रहती है।

• ऊर्जा दक्षता में सुधार से संसाधनों की बचत होती है।

• उपकरणों की जीवन अवधि बढ़ाने से निवेश सुरक्षित रहता है।

• प्रक्रिया की कार्यक्षमता बढ़ाने से उत्पाद की गुणवत्ता में सुधार होता है।

शंघाई प्लेट हीट एक्सचेंजर विशेषज्ञ मार्गदर्शन और उन्नत समाधान प्रदान करता है। उनकी टीम डिजाइन से लेकर स्थापना तक ग्राहकों को सहयोग देती है।

अक्सर पूछे जाने वाले प्रश्न

हीट एक्सचेंजर का मुख्य उद्देश्य क्या है?

हीट एक्सचेंजर तरल पदार्थों को आपस में मिलाए बिना एक तरल से दूसरे तरल में ऊष्मा स्थानांतरित करता है। इससे मशीनों, कारखानों और घरों में तापमान को नियंत्रित करने में मदद मिलती है।

सही प्रकार का हीट एक्सचेंजर कैसे चुनें?

उन्हें तरल पदार्थ, तापमान और स्थान पर ध्यान देना चाहिए। प्रत्येक प्रकार विशिष्ट कार्यों के लिए सबसे उपयुक्त होता है। शंघाई प्लेट हीट एक्सचेंजर के विशेषज्ञ सही चुनाव में आपकी सहायता कर सकते हैं।

क्या प्लेट हीट एक्सचेंजर गंदे या गाढ़े तरल पदार्थों को संभाल सकते हैं?

हाँ!चौड़े अंतराल वाले वेल्डेड प्लेट हीट एक्सचेंजरशंघाई प्लेट हीट एक्सचेंजर ठोस या रेशेदार तरल पदार्थों के साथ अच्छी तरह काम करता है। चौड़े चैनल अवरोध को रोकते हैं।

उद्योग वेल्डेड प्लेट हीट एक्सचेंजर को क्यों पसंद करते हैं?

उद्योग इन एयर एक्सचेंजरों को पसंद करते हैं क्योंकि ये उच्च दबाव और तापमान को संभाल सकते हैं। वेल्डेड डिज़ाइन के कारण रिसाव कम होता है और रखरखाव भी कम करना पड़ता है।

हीट एक्सचेंजर को कितनी बार साफ करना चाहिए?

सफाई तरल पदार्थ और उसके उपयोग पर निर्भर करती है। कई प्लेट हीट एक्सचेंजर आसानी से साफ किए जा सकते हैं। नियमित जांच से सिस्टम सुचारू रूप से चलता रहता है।
