फ़्रेम प्लेट्स को समझना

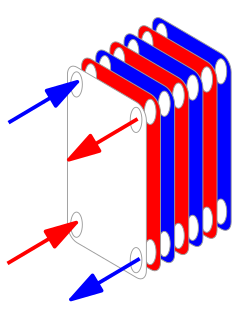

फ़्रेम प्लेट कहाँ बैठती है

पाइपिंग / नोजल │ [फ्रेम प्लेट] ← पोर्ट के साथ फिक्स्ड हेड   डेटा टैग ┌───────────────┐ │ ◉ ◉ │ ← कोने/पोर्ट के उद्घाटन │ │ └─────────────┘ ║ प्लेट पैक (नालीदार प्लेटें   गास्केट) ║ … … … … [प्रेशर प्लेट] ← जंगम अनुयायी (पैक बंद करता है) ↑ ↑ रेल के साथ बोल्ट बांधें (कैरिंग बार   गाइड बार)

मूलभूत प्रकार्य

निर्माण और मुख्य विशेषताएं

सामग्री और कोटिंग्स

· औद्योगिक शीतलन/गर्मी जल के लिए कार्बन स्टील इपॉक्सी/पॉलीयूरेथेन कोटिंग।

· स्वच्छ क्षेत्रों, बार-बार धुलाई वाले स्थानों या तटीय संयंत्रों के लिए स्टेनलेस स्टील 304/316।

· उन्नत प्रणालियाँ जहाँ रासायनिक छींटे या यूवी जोखिम के लिए उन्नत सुरक्षा की आवश्यकता होती है।

पोर्ट और कनेक्शन

अपने प्लांट के मानक और ड्यूटी का मिलान करें। आम विकल्पों में शामिल हैं:

· ASME B16.5 (NPS) या EN 1092-1 (DN) के अनुरूप फ्लैंज

· सैनिटरी लाइनों के लिए ट्राई-क्लैंप / ट्राई-क्लोवर (आईएसओ 2852)

· DIN 11851 डेयरी यूनियन, SMS यूनियन, या नालीदार यांत्रिक कपलिंग

· प्रत्यक्ष वेल्ड-इन पाइपिंग के लिए बट-वेल्ड स्टब्स

सहनशीलता, समतलता और संपीड़न

एकसमान गैस्केट लोडिंग सुनिश्चित करने के लिए फ़्रेम-प्लेट सीलिंग सतह को OEM समतलता सहनशीलता को पूरा करना होगा। निर्दिष्ट सीमा तक बंद करनाए-आयामडिजाइन किए गए गैस्केट संपीड़न को प्राप्त करता है - बहुत छोटा जोखिम प्लेट विरूपण; बहुत लंबा जोखिम रिसाव।

भार और संरचनात्मक विचार

सामान्य प्रकार

· सैनिटरी फ्रेम प्लेट: चिकनी सतह, जल निकासी योग्य ज्यामिति, सैनिटरी फेरूल, न्यूनतम दरारें।

· उच्च दबाव फ्रेम प्लेट: मोटा अनुभाग, प्रबलित नोजल, उन्नत टाई-बोल्ट।

· संक्षारण प्रतिरोधी: कठोर वातावरण के लिए स्टेनलेस फ्रेम या उन्नत कोटिंग्स।

· स्टीम-सेवा अनुकूल: विस्तार भत्ते और संगत गैसकेट चयन।

फ़्रेम प्लेट बनाम प्रेशर प्लेट

स्थापना और रखरखाव अनिवार्य

निरीक्षण चेकलिस्ट

समस्या निवारण

आरएफक्यू/डेटाशीट फ़ील्ड

पूछे जाने वाले प्रश्न

प्रश्न 1: क्या फ्रेम प्लेट हमेशा पोर्ट वाली तरफ होती है?
आमतौर पर हाँ, लेकिन कुछ OEM लेआउट कारणों से फ़ॉलोअर पर कुछ नोजल लगाते हैं। हमेशा GA ड्रॉइंग की पुष्टि करें।

प्रश्न 2: यदि सीलिंग भूमि पर खरोंच है तो क्या मैं उसे मशीन से साफ कर सकता हूँ?
केवल OEM मार्गदर्शन के अनुसार और समतलता भत्ते के भीतर; आक्रामक मशीनिंग गैस्केट संपीड़न से समझौता कर सकती है।

प्रश्न 3: क्या फ्रेम प्लेट बाएं/दाएं सेवा अभिविन्यास निर्धारित करती है?
हाँ—इसका पोर्ट लेआउट पाइपिंग ओरिएंटेशन और पास व्यवस्था निर्धारित करता है। निर्माण से पहले PFD/P&ID की पुष्टि करें।

प्रश्न 4: आप सबसे आम क्षति क्या देखते हैं?
सीलिंग लैंड पर पेंट या डेंट, और नोजल पर पाइपिंग का खिंचाव। दोनों ही लीकेज और मिसअलाइनमेंट का कारण बनते हैं।
