क्या है एक Heat Exchanger

ए एहीट एक्सचेंजर यह एक विशेष उपकरण है जो एक तरल पदार्थ से दूसरे तरल पदार्थ में गर्मी के हस्तांतरण को सुविधाजनक बनाने के लिए डिज़ाइन किया गया है।यह तंत्र विभिन्न प्रणालियों में तापमान संतुलन बनाए रखने में मौलिक है, यह सुनिश्चित करता है कि मशीनरी और प्रक्रियाएं इष्टतम रूप से काम करती हैं।कुशल गर्मी विनिमय की अनुपस्थिति से अधिक गर्मी, ऊर्जा की बर्बादी और संभावित प्रणाली विफलताओं का कारण बन सकता है।

उद्योग और दैनिक जीवन में हीट एक्सचेंजर का अनुप्रयोग

औद्योगिक जटिलताओं की सीमाओं से परे, औद्योगिक गर्मी एक्सचेंजर्स हमारे दैनिक अस्तित्व को प्रभावित करता है।हमारे घरों को गर्म करने वाले रेडिएटर से लेकर हमारे भोजन को संरक्षित करने वाले रेफ्रिजरेशन सिस्टम तक, ये उपकरण अभिन्न हैं।उद्योगों में, वे बिजली संयंत्रों, रासायनिक प्रसंस्करण इकाइयों और विनिर्माण लाइनों में लिंचपिन हैं, जो उनकी सर्वव्यापीता और महत्व को रेखांकित करते हैं।

गर्मी हस्तांतरण गर्मी एक्सचेंजर में

कामकाजी सिद्धांत केगर्मी एक्सचेंजरएस एस

एक गर्मी एक्सचेंजर की प्रभावशीलता तीन प्राथमिक गर्मी हस्तांतरण तंत्रों पर निर्भर करती है:

संचरणयह किसी सामग्री के माध्यम से या संपर्क में सामग्री के बीच गर्मी के प्रत्यक्ष हस्तांतरण से संबंधित है।गर्मी एक्सचेंजर में, चालकता दो तरल पदार्थों को अलग करने वाली दीवारों के माध्यम से होती है।

संवर्धन: इसमें तरल पदार्थों के थोक आंदोलन के कारण गर्मी का आंदोलन शामिल है।यह प्राकृतिक हो सकता है, घनत्व मतभेदों से संचालित, या मजबूर किया जा सकता है, पंप या प्रशंसकों जैसे बाहरी साधनों से प्रेरित।

विकिरण (radiation)यह विद्युत चुंबकीय तरंगों के माध्यम से गर्मी का हस्तांतरण है।हालांकि गर्मी एक्सचेंजर में कम प्रमुख, यह उच्च तापमान के अनुप्रयोगों में भूमिका निभा सकता है।

कुशल गर्मी विनिमय के लिए महत्वपूर्ण विचार

इष्टतम गर्मी हस्तांतरण प्राप्त करने के लिए सावधानीपूर्वक डिजाइन विचार की आवश्यकता होती है:

Material Selection: उच्च थर्मल चालकता वाले सामग्री गर्मी हस्तांतरण दरों को बढ़ाता है।इसके अलावा, जंग प्रतिरोधी सामग्री एक्सचेंजर के जीवनकाल को बढ़ा देती है।

Surface Area Optimization: तरल पदार्थों के संपर्क में सतह क्षेत्र को अधिकतम करना अधिक गर्मी हस्तांतरण की सुविधा देता है।यह पंखों जैसे विस्तारित सतहों के माध्यम से प्राप्त किया जा सकता है।

प्रवाह व्यवस्था: दो तरल पदार्थों का सापेक्ष आंदोलन-काउंटरफ्लो, समानांतर प्रवाह, या क्रॉसफ्लो- तापमान के ग्रेडिएंट को प्रभावित करता है और, परिणामस्वरूप, गर्मी हस्तांतरण की दक्षता।

क्या हैं वे मुख्यगर्मी एक्सचेंजर के प्रकार

शेल और ट्यूब हीट एक्सचेंजर:

एक सिलेंडरिक शेल के भीतर संलग्न ट्यूबों की एक श्रृंखला, शेल और ट्यूब गर्मी एक्सचेंजर अपनी स्थायित्व और बहुमुखी प्रतिभा के लिए प्रसिद्ध हैं।एक तरल पदार्थ ट्यूबों को पार करता है, जबकि दूसरा खोल के भीतर उनके चारों ओर बहता है।यह डिजाइन उच्च दबाव वाले अनुप्रयोगों को संभालने में कुशल है और पेट्रोकेमिकल प्रसंस्करण और बिजली उत्पादन जैसे उद्योगों में प्रचलित है।

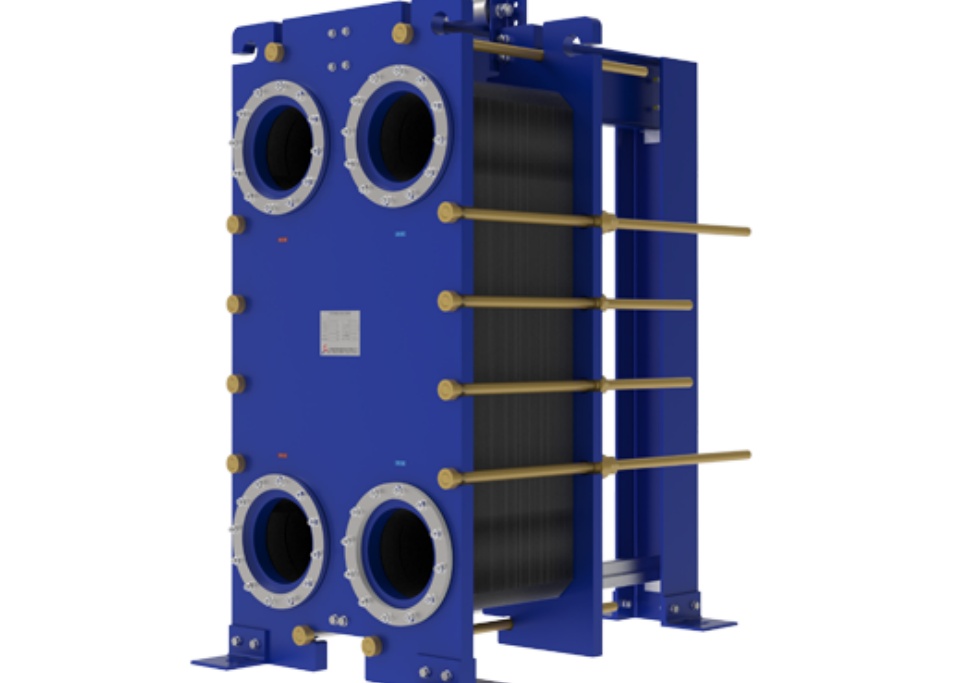

प्लेट गर्मी एक्सचेंजर:

तंग जगहों के लिए कॉम्पैक्ट दक्षता

प्लेट हीट एक्सचेंजर (पीएचई) स्टैक किए गए तरंगदार प्लेटों के माध्यम से कॉम्पैक्ट दक्षता प्राप्त करते हैं, घने तरल चैनल बनाते हैं।प्लेट पैटर्न से अशांत प्रवाह गर्मी हस्तांतरण को बढ़ाता है 3-5x, अंतरिक्ष की आवश्यकताओं को कम करता है।मॉड्यूलर डिजाइन पदचिह्न का विस्तार किए बिना प्लेटों को जोड़ने / हटाने के द्वारा क्षमता समायोजन की अनुमति देता है।उनकी मात्रा 90% खोल और ट्यूब प्रकारों की तुलना में छोटी है, जो एचवीएसी, जहाजों या कारखानों में तंग स्थानों के लिए आदर्श है।हल्के पदार्थ (उदाहरण के लिए,स्टेनलेस स्टील) अंतरिक्ष की बचत को और बढ़ाता है।

कैसे प्लेटें गर्मी हस्तांतरण को अनुकूलित करती हैं

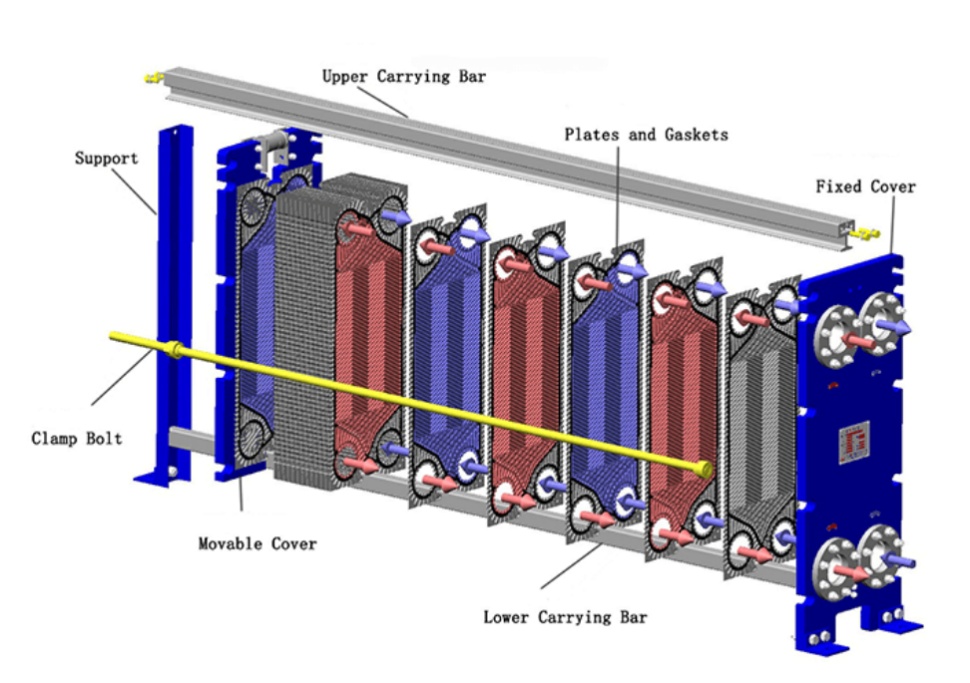

पीएचई (प्लेट हीट एक्सचेंजर)कई पतली, लहराती प्लेटें एक साथ ढेर होती हैं, तरल पदार्थ प्रवाह के लिए वैकल्पिक चैनल बनाते हैं।तरंग अशांति को प्रेरित करती है, गर्मी हस्तांतरण गुणाकों को बढ़ाती है और एक कॉम्पैक्ट पदचिह्न के भीतर कुशल थर्मल विनिमय सुनिश्चित करती है।

सफाई और परिचालन लाभ

मॉड्यूल प्रकृति केप्लेट प्रकार गर्मी एक्सचेंजर आसानी से डिस्कनेबल होने की अनुमति देता है, सीधे सफाई और रखरखाव की सुविधा देता है।यह डिजाइन डाउनटाइम को कम करता है और लगातार परिचालन दक्षता सुनिश्चित करता है।

खाद्य प्रसंस्करण से एचवीएसी प्रणाली तक

उनका कॉम्पैक्ट डिजाइन और उच्च दक्षता बनाते हैंगैस्केट प्लेट गर्मी एक्सचेंजर यह उन अनुप्रयोगों के लिए आदर्श है जहां अंतरिक्ष सीमित है, जैसे कि खाद्य प्रसंस्करण सुविधाओं और एचवीएसी सिस्टम।वे विशेष रूप से उन उद्योगों में पसंद करते हैं जिन्हें सफाई की आसानी के कारण सख्त स्वच्छता मानकों की आवश्यकता होती है।

प्लेट और शेल हीट एक्सचेंजर:

प्लेट और खोल डिजाइनों को जोड़ते हुए, यह प्रकार एक सिलेंडरिक खोल में वेल्डेड प्लेट पैक एम्बेड करता है।यह खोल और ट्यूब इकाइयों के दबाव प्रतिरोध के साथ प्लेट एक्सचेंजर की कॉम्पैक्टता प्रदान करता है।तरल पदार्थ प्लेट चैनलों और शेल-साइड अंतरिक्ष के माध्यम से बहते हैं, उच्च थर्मल दक्षता प्राप्त करते हैं और 80 बार तक दबावों को संभालने के लिए।अनुप्रयोगों में जिला हीटिंग, तेल और गैस प्रसंस्करण और उच्च दबाव भाप प्रणाली शामिल हैं।उनका हाइब्रिड डिजाइन फाउलिंग को कम करता है और थर्मल विस्तार को समायोजित करता है लेकिन उच्च लागत पर आता है।वेल्डेड संरचना के कारण रखरखाव चुनौतीपूर्ण है, हालांकि वे मांग की शर्तों में पारंपरिक प्रकारों से बेहतर प्रदर्शन करते हैं।

फिनेड ट्यूब हीट एक्सचेंजर:

फिननेड ट्यूब एक्सचेंजर ट्यूब के बाहरी हिस्से में पंख लगाकर तरल पदार्थों और गैसों के बीच गर्मी हस्तांतरण को बढ़ाते हैं।पंख सतह क्षेत्र को बढ़ाते हैं, जिससे गैसों की कम थर्मल चालकता की क्षतिपूर्ति होती है।ये व्यापक रूप से एयर कंडीशनिंग, ऑटोमोटिव रेडिएटर और एयरोस्पेस शीतलन प्रणाली में उपयोग किए जाते हैं।विघटन (जैसे,प्रशंसकों) अक्सर गैस-साइड गर्मी हस्तांतरण में सुधार करने के लिए उपयोग किया जाता है।तांबे के ट्यूब के साथ एल्यूमीनियम फिन्स जैसी सामग्री चालकता और लागत का संतुलन प्रदान करती है।जबकि गैस- तरल गर्मी विनिमय के लिए प्रभावी, पंख सतहों पर फाउलिंग समय के साथ दक्षता को कम कर सकता है।वे प्लेट एक्सचेंजर की तुलना में कम कॉम्पैक्ट हैं, लेकिन मीडिया में से एक के रूप में हवा या गैस की आवश्यकता वाले परिदृश्यों में उत्कृष्ट हैं।

वायु-कूलित गर्मी एक्सचेंजरः

शीतलन माध्यम के रूप में परिवेश की हवा का उपयोग करते हुए, एयर-कूल किए गए गर्मी एक्सचेंजर पानी की आवश्यकता को समाप्त करते हैं, जिससे उन्हें पर्यावरण के लिए टिकाऊ और लागत प्रभावी बनाते हैं।वे फिनिश ट्यूब और प्रशंसकों से होते हैं जो कन्वेक्टिव गर्मी हस्तांतरण को बढ़ाते हैं।आम तौर पर बिजली संयंत्रों और पेट्रोकेमिकल उद्योगों में नियोजित, ये एक्सचेंजर विशेष रूप से उन क्षेत्रों में फायदेमंद हैं जहां जल संसाधन दुर्लभ हैं।

डबल पाइप हीट एक्सचेंजरः

हेयरपिन हीट एक्सचेंजर के रूप में भी जाना जाता है, डबल-पाइप डिजाइन में एक पाइप दूसरे के भीतर घोंसला है।एक तरल आंतरिक पाइप के माध्यम से बहता है, जबकि दूसरा दो पाइपों के बीच annular अंतरिक्ष में प्रसारित करता है।यह सरल डिजाइन कम गर्मी हस्तांतरण आवश्यकताओं वाले अनुप्रयोगों के लिए लागत प्रभावी और उपयुक्त है।इसकी मॉड्यूलरता आसान स्थापना और स्केलेबिलिटी की अनुमति देता है।

प्रदर्शन की तुलना करें, रखरखाव लागत और

गर्मी हस्तांतरण दक्षता और परिचालन प्रभावशीलता में अंतर

प्रत्येक गर्मी एक्सचेंजर प्रकार विशिष्ट प्रदर्शन विशेषताओं प्रदान करता है।

शेल और ट्यूब एक्सचेंजर उच्च दबाव और तापमान को संभालने में उत्कृष्टता रखते हैं, जिससे उन्हें भारी शुल्क अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

प्लेट एक्सचेंजर, अपने उच्च सतह क्षेत्र-से-वॉल्यूम अनुपात के साथ, कॉम्पैक्ट डिजाइनों में बेहतर गर्मी हस्तांतरण दर प्रदान करते हैं।

एयर-कूल किए गए एक्सचेंजर पानी के स्रोतों से स्वतंत्रता प्रदान करते हैं, जबकि डबल पाइप एक्सचेंजर छोटे पैमाने के संचालन के लिए सरलता और विश्वसनीयता प्रदान करते हैं।

रखरखाव

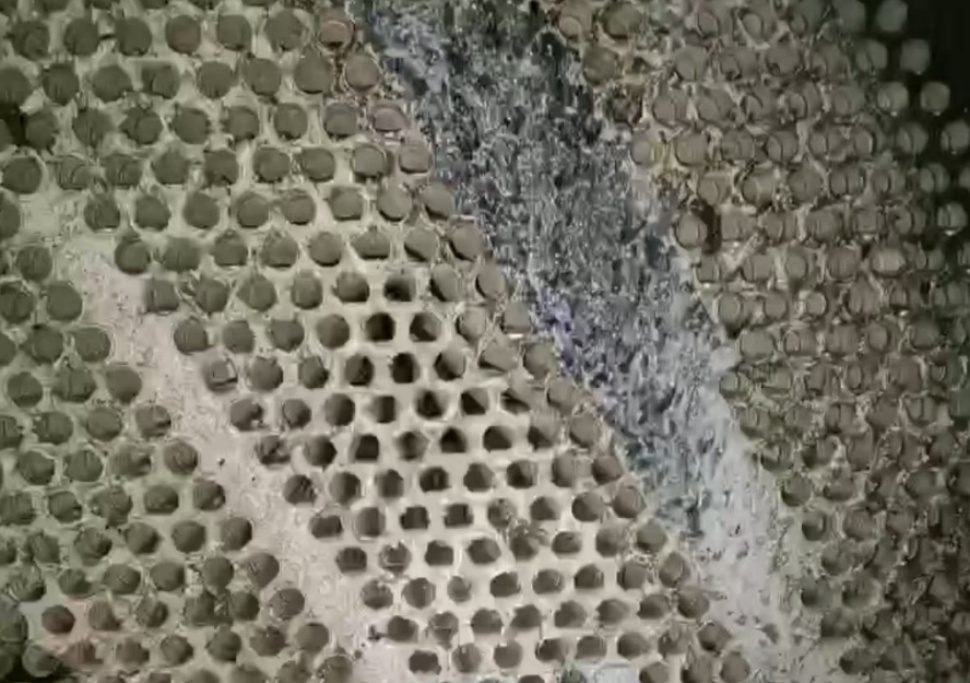

फाउलिंग - गर्मी हस्तांतरण सतहों पर अवांछित सामग्रियों का संचय - प्रदर्शन को कम कर सकता है और परिचालन लागत में वृद्धि कर सकता है।शेल और ट्यूब एक्सचेंजरों को फाउलिंग को संबोधित करने के लिए आवर्त सफाई की आवश्यकता हो सकती है, विशेष रूप से ट्यूबों में।प्लेट गर्मी एक्सचेंजर, जबकि साफ करना आसान है, समय के साथ गैकेट प्रतिस्थापन की आवश्यकता हो सकती है।सामग्री चयन संक्षारण को कम करने और एक्सचेंजर जीवनकाल को बढ़ाने में महत्वपूर्ण भूमिका निभाता है।

लागत और इंस्टॉल

प्रारंभिक निवेश और स्थापना लागत एक्सचेंजर प्रकार के बीच भिन्न होती है।

शेल और ट्यूब एक्सचेंजर में उच्च अपआउट लागत शामिल हो सकती है, लेकिन मांग वाले वातावरण में दीर्घायु प्रदान करते हैं।

प्लेट हीट एक्सचेंजर अंतरिक्ष और रखरखाव के मामले में लागत बचत प्रदान करते हैं लेकिन दबाव और तापमान सीमाओं के बारे में सीमाएं हो सकती हैं।

एयर-कूल किए गए एक्सचेंजर पानी के उपयोग को खत्म करके परिचालन लागत को कम कर सकते हैं, जबकि डबल-पाइप एक्सचेंजर विशिष्ट अनुप्रयोगों के लिए किफायती समाधान प्रदान करते हैं।

सही Heat Exchanger का चयन करना

एक्सचेंजर प्रकार के साथ तरल पदार्थ गुणों और परिचालन स्थितियों को मिलान करें

चयन प्रक्रिया को तरल पदार्थ विशेषताओं जैसे चिपचिपाता, संक्षारणता और तापमान सीमाओं पर विचार करना चाहिए।उदाहरण के लिए, अत्यधिक चिपचिपा तरल पदार्थों को शेल और ट्यूब एक्सचेंजर के मजबूत डिजाइन से लाभ हो सकता है, जबकि गैर संक्षारक, कम चिपचिपा तरल पदार्थ प्लेट एक्सचेंजर के लिए उपयुक्त हो सकते हैं।

उद्योग-विशिष्ट आवश्यकताएं:

विभिन्न उद्योग हीट एक्सचेंजर प्रदर्शन पर अद्वितीय मांगों को लागू करते हैं।रासायनिक प्रसंस्करण के लिए आक्रामक पदार्थों के लिए प्रतिरोधी सामग्रियों की आवश्यकता हो सकती है, जबकि खाद्य और पेय उद्योग स्वच्छता और सफाई की आसानी को प्राथमिकता देता है।एचवीएसी सिस्टम अक्सर कॉम्पैक्ट, कुशल डिजाइनों का पक्ष लेते हैं, और बिजली उत्पादन सुविधाओं को उच्च थर्मल लोड को संभालने में सक्षम एक्सचेंजर की आवश्यकता होती है।

अंतिम सोचhटीएस

चार प्राथमिक प्रकार के गर्मी एक्सचेंजर-शेल और ट्यूब, प्लेट, प्लेट और शेल, फिनेड ट्यूब, एयर-कूलड, और डबल-पाइप की व्यापक समझ से पता चलता है कि प्रत्येक के पास विशिष्ट अनुप्रयोगों के अनुरूप अलग-अलग विशेषताएं हैं।

शेल और ट्यूब एक्सचेंजर को उच्च दबाव और उच्च तापमान के परिदृश्यों को संभालने के लिए उनकी दृढ़ता और क्षमता के लिए सराहा जाता है, जिससे उन्हें पेट्रोकेमिकल प्रसंस्करण और बिजली उत्पादन जैसे उद्योगों में अपरिहार्य बना दिया जाता है।

प्लेट गर्मी एक्सचेंजर, उनके कॉम्पैक्ट और कुशल डिजाइन के साथ, उन अनुप्रयोगों के लिए आदर्श हैं जहां अंतरिक्ष सीमित है और तेजी से थर्मल प्रतिक्रिया की आवश्यकता है, जैसे कि एचवीएसी सिस्टम और खाद्य प्रसंस्करण में।

एयर-कूल किए गए गर्मी एक्सचेंजर शीतलन के लिए परिवेश की हवा का उपयोग करके एक पर्यावरण के अनुकूल समाधान प्रदान करते हैं, इस प्रकार पानी का संरक्षण और परिचालन लागत को कम करते हैं, जो शुष्क क्षेत्रों में विशेष रूप से फायदेमंद है या जहां जल संसाधन सीमित हैं।

डबल पाइप गर्मी एक्सचेंजर, उनकी सादगी और लागत प्रभावीता की विशेषता है, छोटे पैमाने के संचालन में अच्छी तरह से सेवा करते हैं या जहां प्रक्रिया की आवश्यकताएं सरल हैं और जटिल गर्मी विनिमय समाधानों की आवश्यकता नहीं है।
