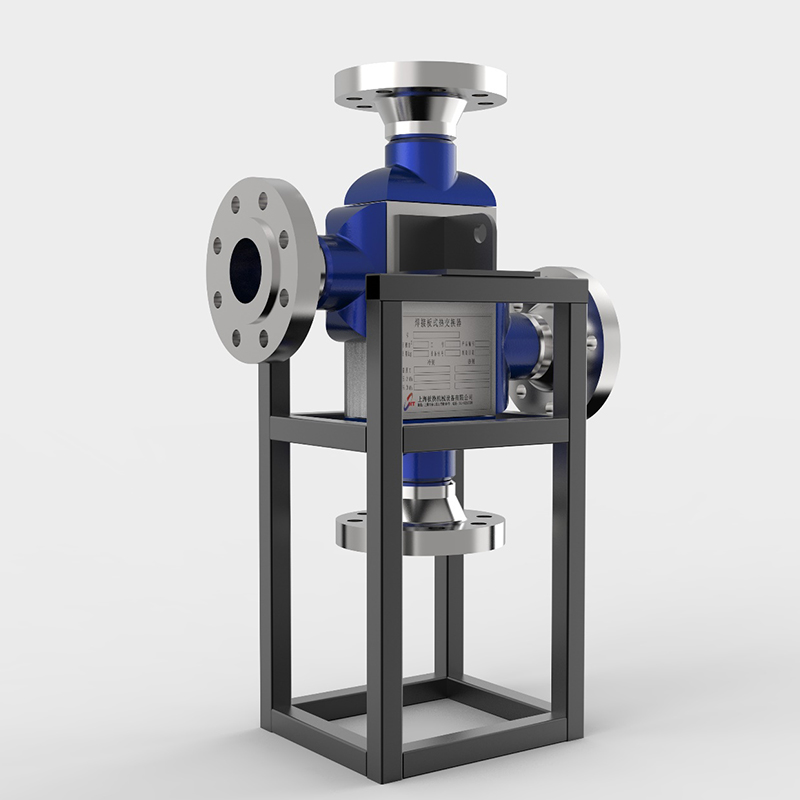

मुद्रित सर्किट हीट एक्सचेंजर

प्रमाण पत्र: ASME, NB, CE, BV, SGS आदि

मुद्रित सर्किट हीट एक्सचेंजर (PCHE) गर्मी विनिमय प्रौद्योगिकी में एक आधारभूत नवाचार है, जो औद्योगिक अनुप्रयोगों की मांग के लिए तैयार है।20 वीं शताब्दी के अंत में उभरते हुए, PCHEs को चरम वातावरण में पारंपरिक गर्मी एक्सचेंजर की सीमाओं को संबोधित करने के लिए विकसित किया गया था।उनके कॉम्पैक्ट, उच्च दक्षता वाले डिजाइन ने तेजी से उच्च दबाव और तापमान के तहत मजबूत प्रदर्शन की आवश्यकता वाले उद्योगों में कर्षण हासिल किया।

प्रारंभ में परमाणु ऊर्जा और एयरोस्पेस क्षेत्रों में अपनाए गए, पीसीएचई ने अद्वितीय विश्वसनीयता और अंतरिक्ष दक्षता की पेशकश करके गर्मी हस्तांतरण प्रक्रियाओं में क्रांति ला दी।समय के साथ, उनका उपयोग एलएनजी तरल पदार्थ, हाइड्रोकार्बन प्रसंस्करण और नवीकरणीय ऊर्जा प्रणालियों में विस्तारित हुआ, जहां वे परिचालन दक्षता को बढ़ाने और पर्यावरणीय प्रभाव को कम करने में महत्वपूर्ण भूमिका निभाते हैं।

विशेषज्ञ सलाह के लिए?हमारे अनुभवी इंजीनियर आपकी सहायता के लिए तैयार हैं।हमारे हीट एक्सचेंजर और पूर्ण सेवाओं के बारे में अधिक जानें, सभी आपकी आवश्यकताओं के साथ ठीक से संरेखित करने के लिए डिज़ाइन किए गए।

हमसे संपर्क करें

उत्पाद विवरण

प्रिंटेड सर्किट हीट एक्सचेंजर क्या है?

मुद्रित सर्किट हीट एक्सचेंजर (PCHE) एक अत्यधिक कॉम्पैक्ट और कुशल हीट एक्सचेंजर है जो चरम परिचालन स्थितियों के लिए डिज़ाइन किया गया है।पीसीएचई उच्च दबाव, उच्च तापमान के अनुप्रयोगों (900 डिग्री सेल्सियस और 1,000 बार तक) में उत्कृष्टता प्राप्त करते हैं, जहां पारंपरिक एक्सचेंजर विफल होते हैं, जैसे एलएनजी तरलता, परमाणु रिएक्टर, सुपरक्रिटिकल सीओ 2 बिजली चक्र, और एयरोस्पेस सिस्टम।उनके माइक्रोचैनल डिजाइन एक बड़े सतह-क्षेत्र-से-वॉल्यूम अनुपात की पेशकश करके गर्मी हस्तांतरण दक्षता को अधिकतम करता है, जबकि प्रसार-बांडित निर्माण असाधारण यांत्रिक ताकत और जंग प्रतिरोध सुनिश्चित करता है।प्रमुख लाभों में कॉम्पैक्ट आकार, स्थायित्व और सटीक थर्मल प्रदर्शन शामिल हैं, जो उन्हें अंतरिक्ष और विश्वसनीयता को प्राथमिकता देने वाले ऊर्जा-गहन उद्योगों के लिए आदर्श बनाता है।
प्रिंट सर्किट हीट एक्सचेंजर कैसे बनाया जाता है?

पीसीएचई पतली धातु प्लेटों से बनाया जाता है, आमतौर पर स्टेनलेस स्टील या निकेल मिश्र धातु से बना है, जो अपनी सतहों पर जटिल माइक्रोचैनल पैटर्न बनाने के लिए एक सटीक रासायनिक उत्कीर्णन प्रक्रिया से गुजरता है।ये माइक्रोचैनल तरल प्रवाह और गर्मी हस्तांतरण दक्षता को अनुकूलित करने के लिए सावधानीपूर्वक डिज़ाइन किए गए हैं।उत्कीर्ण प्लेटों को फिर एक विशिष्ट कॉन्फ़िगरेशन में ढेर किया जाता है और उच्च दबाव और तापमान के तहत एक प्रसार बंधन प्रक्रिया के अधीन होता है, जिसके परिणामस्वरूप एक मजबूत, मोनोलिथिक संरचना होती है जो बेहतर थर्मल प्रदर्शन और लीक-प्रूफ अखंडता सुनिश्चित करती है।
पीसीएचई तकनीक के प्रमुख लाभों में से एक इसके असाधारण डिजाइन लचीलापन में निहित है।विशिष्ट प्रक्रिया आवश्यकताओं को पूरा करने के लिए प्लेटों के घनत्व प्रोफाइल को कस्टम-इंजीनियर्ड किया जा सकता है।यह अनुकूलन क्षमता पीसीएचई को विभिन्न प्रवाह दरों, दबाव बूंदों और थर्मल लोड को समायोजित करने की अनुमति देती है, जिससे उन्हें ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।

उत्पाद फायदे

कॉम्पैक्टनेस

मुद्रित सर्किट हीट एक्सचेंजर में एक उल्लेखनीय कॉम्पैक्ट डिजाइन है, जिसमें पारंपरिक शेल और ट्यूब हीट एक्सचेंजर की तुलना में 5-10 गुना छोटा फुटप्रिंट है, जिससे यह अंतरिक्ष-बंद अनुप्रयोगों के लिए एक आदर्श समाधान बन जाता है।
उच्च दक्षता

पीसीएचई 98% तक की प्रभावशाली समग्र गर्मी हस्तांतरण दक्षता का दावा करता है, जिससे कम समय सीमा के भीतर तेजी से और पर्याप्त गर्मी विनिमय संभव हो जाता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
स्थायित्व

पीसीएचई असाधारण स्थायित्व प्रदर्शित करता है, दबाव 1000 बार और तापमान 850 डिग्री सेल्सियस के साथ चरम परिचालन स्थितियों का सामना करने में सक्षम है।

उत्पाद पैरामीटर

पैरामीटर वस्तुएँ	पैरामीटर
मैक्स.क्षेत्रफल	8000m2
चैनल गैप	0.4- 4 मिमी
डिजाइन तापमान	-196 ~ 850 °C
मैक्स.डिजाइन दबाव	1000 बार
प्लेट सामग्री	304, 316L, 2205, टाइटेनियम, C-276

कैसे डिजाइन और निर्माण करें
मुद्रित सर्किट हीट एक्सचेंजर

डिजाइन

एक प्रिंटेड सर्किट हीट एक्सचेंजर (PCHE) को डिजाइन करने के लिए थर्मल-हाइड्रोलिक, माइक्रोचैनल ज्यामितीय अनुकूलन यांत्रिक और विनिर्माण विचारों को जोड़ने वाले एक बहु-अनुशासनिक दृष्टिकोण की आवश्यकता होती है।

Material Selection

आधार सामग्री: स्टेनलेस स्टील (SS316L), निकेल मिश्र धातु (इनकोनेल 625), या टाइटेनियम, जंग प्रतिरोध और उच्च तापमान प्रदर्शन के लिए चुना गया।
प्लेट मोटाई: आम तौर पर, दबाव और थर्मल आवश्यकताओं के आधार पर, 0.5-2 मिमी

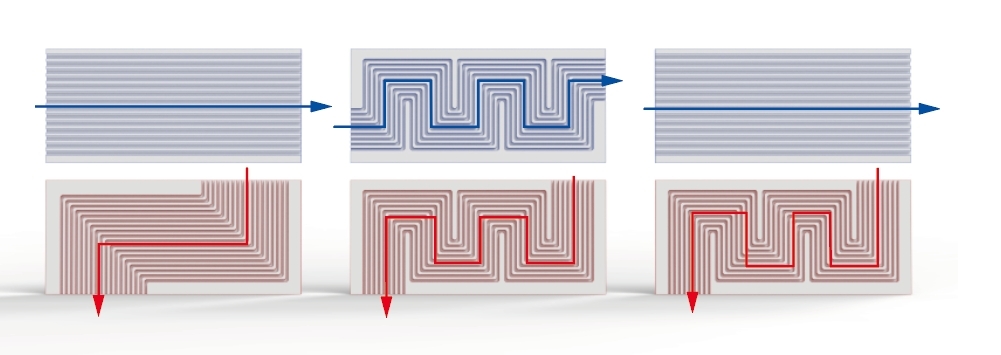

माइक्रोचैनल एक्टिंग

कोटिंगः धातु की प्लेटों पर एक फोटोरिस्ट परत लागू करें।
मास्किंग: माइक्रोचैनल पैटर्न (सीएफडी के माध्यम से डिज़ाइन किए गए) को फोटोमास्क के माध्यम से फोटोरिस्ट पर स्थानांतरित करने के लिए यूवी प्रकाश का उपयोग करें।
एक रसायन स्नान में प्लेटों को विसर्जित करें (उदाहरण के लिए,स्टेनलेस स्टील के लिए फेरिक क्लोराइड) उजागर क्षेत्रों को भंग करने के लिए, सटीक माइक्रोचैनल (100-500 μm चौड़ा) बनाते हैं।
सफाईः अवशेष फोटोरिस्ट और मलबे को हटा दें।

प्रसार बॉन्डिंग

स्टैक प्लेटों को एक वैक्यूम भट्ठी में रखा जाता है।
उच्च तापमान लागू करें ( सामग्री के पिघलने बिंदु का 70-95% उदाहरण के लिए, SS316L के लिए 900-1,000 डिग्री सेल्सियस) और कई घंटों के लिए दबाव (10-30 एमपीए)।
परमाणु प्रसार बंधन प्लेटों को एक मोनोलिथिक ब्लॉक में भरने वाले सामग्री के बिना।

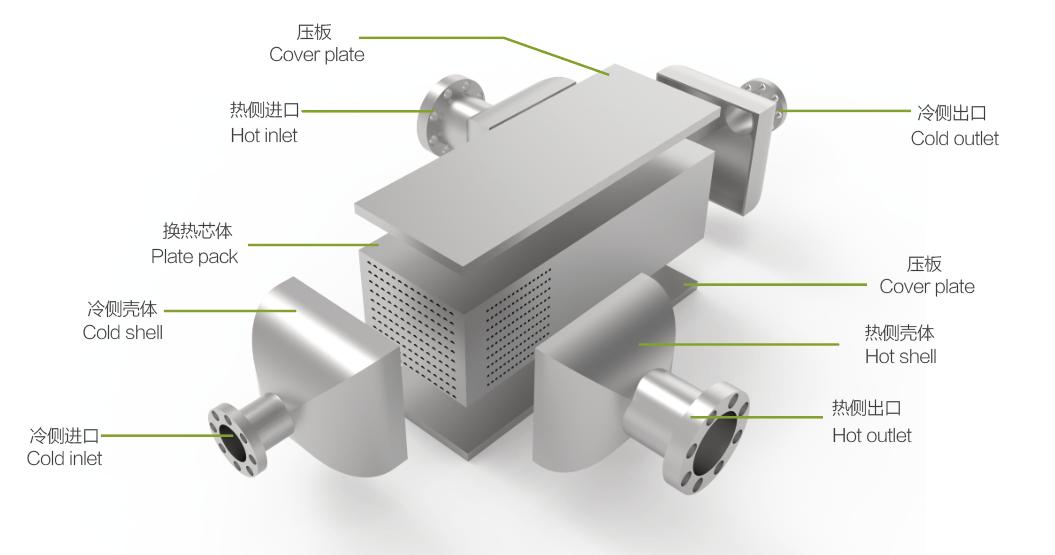

विधानसभा

हेडर / मैनिफोल्ड्स: प्रत्यक्ष तरल पदार्थ प्रवाह के लिए बाहरी हेडरों को वेल्डिंग या बोल्ट करें।
इन्सुलेशन / कोटिंग: चरम तापमान के अनुप्रयोगों के लिए थर्मल बैरियर कोटिंग लागू करें।
रिसाव परीक्षण: हेलियम या पानी के साथ दबाव डालें।
थर्मल प्रदर्शन: प्रयोगशाला परीक्षण के माध्यम से गर्मी हस्तांतरण दरों और दबाव की गिरावट को मान्य करें।
