टीपी वेल्डिंग प्लेट गर्मी एक्सचेंजर
प्रमाण पत्र: ASME, NB, CE, BV, SGS आदि
विशेषज्ञ सलाह के लिए?हमारे अनुभवी इंजीनियर आपकी सहायता के लिए तैयार हैं।हमारे हीट एक्सचेंजर और पूर्ण सेवाओं के बारे में अधिक जानें, सभी आपकी आवश्यकताओं के साथ ठीक से संरेखित करने के लिए डिज़ाइन किए गए।
हमसे संपर्क करें
उत्पाद विवरण
-

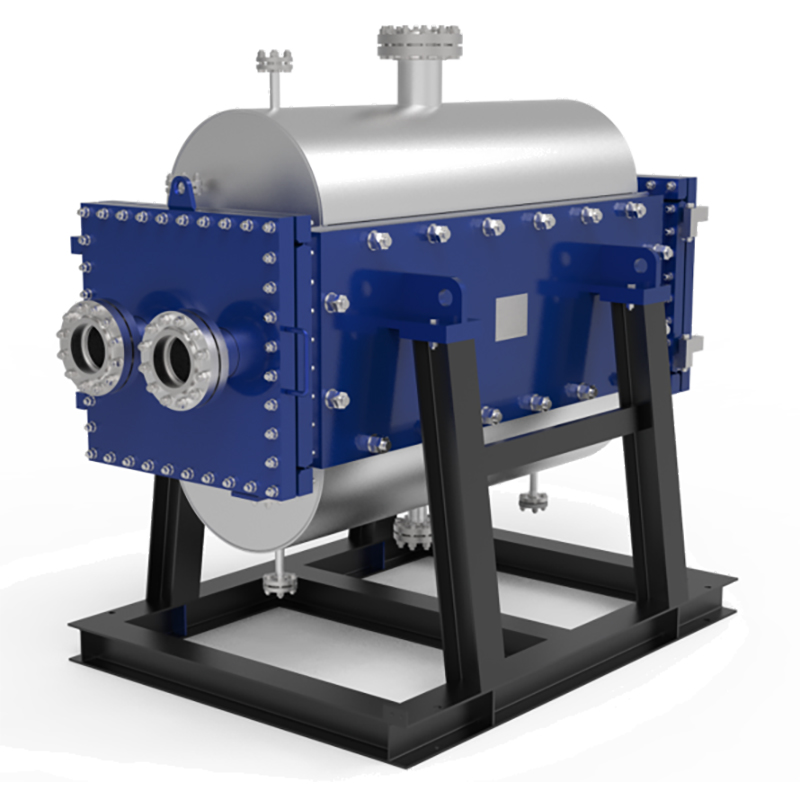

टीपी वेल्डिंग प्लेट हीट एक्सचेंजर क्या है?
टीपी वेल्डेड प्लेट हीट एक्सचेंजर एक प्रकार के हीट एक्सचेंजर है जो एक खोल और ट्यूब हीट एक्सचेंजर और एक प्लेट हीट एक्सचेंजर की संरचनात्मक विशेषताओं को जोड़ता है ।यह दोनों प्रौद्योगिकियों के लाभों का लाभ उठाने के लिए डिज़ाइन किया गया है, शेल और ट्यूब गर्मी एक्सचेंजर की दृढ़ता और उच्च दबाव / तापमान प्रतिरोध के साथ प्लेट गर्मी एक्सचेंजर की कॉम्पैक्टनेस और उच्च गर्मी हस्तांतरण दक्षता को जोड़ता है।यह इसे एक अत्यधिक बहुमुखी और कुशल समाधान बनाता है, जो तरल- तरल, गैस-गैस और तरल-गैस गर्मी हस्तांतरण प्रक्रियाओं सहित विभिन्न अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है। -

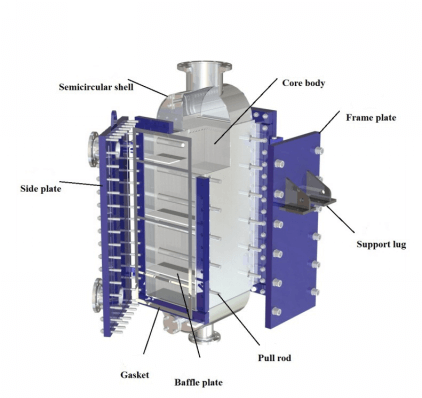

टीपी वेल्डिंग प्लेट हीट एक्सचेंजर कैसे बनाया जाता है?
टीपी वेल्डेड प्लेट हीट एक्सचेंजर के प्राथमिक घटकों में एक या कई प्लेट पैक, खोल और प्लेट के फ्रेम, क्लैम्पिंग बोल्ट, ठंडे और गर्म दोनों पक्षों के लिए इनलेट और आउटलेट कनेक्शन, बैफेल प्लेटों और सहायक संरचनाओं शामिल हैं।प्लेट पैक को एक साथ लहराती प्लेटों को स्टैकिंग और वेल्डिंग करके बनाया जाता है, जिसमें प्लेट की लंबाई और उपयोग की जाने वाली प्लेटों की संख्या के आधार पर इसके आयाम भिन्न होते हैं।
विशिष्ट प्रक्रिया आवश्यकताओं के आधार पर, ट्यूब साइड शेल और प्लेट साइड शेल को या तो वेल्डेड या बोल्ट किया जा सकता है, विभिन्न परिचालन स्थितियों के लिए लचीलापन और अनुकूलन सुनिश्चित करना।यह डिजाइन न केवल उपकरणों की स्थायित्व और प्रदर्शन को बढ़ाता है, बल्कि रखरखाव और स्थापना प्रक्रियाओं को भी सरल बनाता है।
उत्पाद फायदे
-
हाइब्रिड डिज़ाइन
यह प्लेट गर्मी एक्सचेंजर की कॉम्पैक्टनेस और उच्च गर्मी हस्तांतरण दक्षता को शेल और ट्यूब गर्मी एक्सचेंजर की मजबूतता और उच्च दबाव / तापमान प्रतिरोध के साथ जोड़ता है। -
खोला जा सकता
बोल्टेड कनेक्शन सभी चार पक्षों को खोलने में सक्षम करके आसान पहुंच और बहुमुखी प्रतिभा को सुविधाजनक बनाने के लिए डिज़ाइन किया गया है।यह सुविधा सफाई, रखरखाव और निरीक्षण प्रक्रियाओं के दौरान अधिक लचीलापन और सुविधा की अनुमति देती है। -
Durabilityyy
लहराती प्लेट और शेल फ्रेम के कारण उच्च दबाव और चरम तापमान के बावजूद, यह सबसे चुनौतीपूर्ण परिचालन वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
उत्पाद पैरामीटर
| पैरामीटर वस्तुएँ | पैरामीटर |
|---|---|
| डिजाइन तापमान | -196 ~ 900 °C |
| डिजाइन दबाव | वैक्यूम ~ 60 बार |
| प्लेट मोटाई | 0.6- 1.5 मिमी |
| मैक्स.क्षेत्रफल | 15000m2 |
कैसे डिजाइन और निर्माण करें
वेल्डेड प्लेट हीट एक्सचेंजर
थर्मल डिजाइन

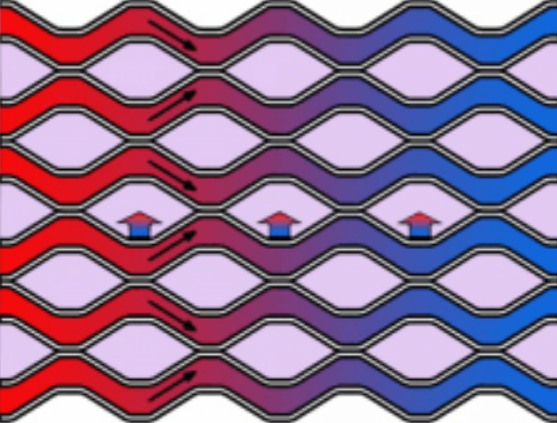

- गर्मी हस्तांतरण दक्षता: सतह क्षेत्र को अधिकतम करने और गर्मी हस्तांतरण दरों को बढ़ाने के लिए अनुकूलित प्लेट डिजाइन और अंतराल।
- प्रवाह व्यवस्था: अंतरिक्ष और प्रदर्शन की जरूरतों के आधार पर थर्मल दक्षता में सुधार के लिए बहु-पास काउंटर प्रवाह या क्रॉस प्रवाह।
- दबाव ड्रॉप प्रबंधन: दबाव की बूंदों को कम करने, कुशल तरल पदार्थ प्रवाह सुनिश्चित करने और ऊर्जा खपत को कम करने के लिए डिज़ाइन किया गया है।
Material Selection
- स्टेनलेस स्टील: उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है, जो विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त है।
- टाइटेनियम: क्लोराइड के कारण अत्यधिक संक्षारक वातावरण के लिए आदर्श, श्रेष्ठ शक्ति और दीर्घायु प्रदान करता है।
- हेस्टेलॉय: अत्यधिक संक्षारक स्थितियों में उपयोग किया जाता है, जिसमें अम्लीय वातावरण, क्लोराइड समृद्ध मीडिया और उच्च तापमान शामिल हैं।
वेल्डिंग और विधानसभा तकनीकें
- सटीक वेल्डिंग: मॉड्यूल के बीच निर्बाध कनेक्शन सुनिश्चित करता है, रिसाव को रोकता है और संरचनात्मक अखंडता को बनाए रखता है।
- सटीक वेल्डिंग: मॉड्यूल के बीच निर्बाध कनेक्शन सुनिश्चित करता है, रिसाव को रोकता है और संरचनात्मक अखंडता को बनाए रखता है।
टीपी वेल्डेड प्लेट गर्मी एक्सचेंजर के अनुप्रयोग
वेल्डेड प्लेट गर्मी एक्सचेंजर, जो अपने असाधारण तापमान और दबाव प्रतिरोध के साथ-साथ उनकी लचीलापन के लिए जाना जाता है, व्यापक रूप से तेल और गैस, एलएनजी (लीकृत प्राकृतिक गैस), और रासायनिक प्रसंस्करण आदि सहित विभिन्न उद्योगों में उपयोग किया जाता है।उनके मजबूत डिजाइन और अनुकूलन क्षमता उन्हें इन क्षेत्रों में मांग वाले अनुप्रयोगों के लिए एक आदर्श विकल्प बनाते हैं।
-
ऑफशोर उद्योग के लिए गर्मी विनिमय समाधानऑफशोर मॉड्यूलर इंजीनियरिंग एक उच्च तकनीकी और व्यापक परियोजना है, जो विशेष डिजाइन, सटीक विनिर्माण, सख्त गुणवत्ता नियंत्रण और पूर्ण सेवा के बाद बिक्री समर्थन को जोड़ती है।इन समाधानों को समुद्री और जहाज वातावरण की अनूठी मांगों को पूरा करने के लिए तैयार किया गया है। -
तेल और गैस उद्योग के लिए गर्मी विनिमय समाधानतेल और गैस उद्योग आधुनिक उद्योग का एक आधारशिला है, जिसमें तेल और गैस के निकासी और प्रसंस्करण से लेकर विभिन्न पेट्रोकेमिकल उत्पादों के उत्पादन और बिक्री तक सब कुछ शामिल है।इन उत्पादों का व्यापक रूप से ऊर्जा, रसायन, परिवहन, निर्माण और दवाइयों जैसे क्षेत्रों में उपयोग किया जाता है, जिससे उद्योग आर्थिक विकास के लिए आवश्यक है।प्लेट गर्मी एक्सचेंजर तेल और गैस उद्योग में व्यापक रूप से उनकी उच्च दक्षता, कॉम्पैक्ट आकार, जंग प्रतिरोध और रखरखाव की आसानी के कारण लागू होते हैं, जिससे उन्हें इस क्षेत्र के लिए एक आदर्श विकल्प बना दिया जाता है। -
रासायनिक उद्योग के लिए गर्मी विनिमय समाधानरासायनिक उद्योग एक अत्यधिक तकनीकी क्षेत्र है, जो विभिन्न प्रक्रिया मांगों को पूरा करने के लिए विशेष डिजाइन, सटीक विनिर्माण और सख्त गुणवत्ता नियंत्रण को जोड़ता है।प्लेट हीट एक्सचेंजर इस क्षेत्र में आवश्यक हैं, जो हीटिंग, शीतलन, घनत्व और वाष्पीकरण के लिए कुशल गर्मी हस्तांतरण प्रदान करते हैं।उनके कॉम्पैक्ट डिजाइन, उच्च थर्मल दक्षता, और कठोर परिस्थितियों के लिए अनुकूलन क्षमता चिकनी संचालन सुनिश्चित करती है, ऊर्जा खपत को कम करती है, और स्थिरता लक्ष्यों का समर्थन करती है।
